压榨工序双规格轴承自动进给给料装置

　　在压榨类生产工序的轴承装配、上料环节，传统人工取放轴承的作业模式存在节拍不稳定、不同规格轴承混料、人工放置位置偏差导致后续压装卡滞等问题，这款适配压榨工序的轴承给料装置，正是针对这类产线痛点完成的结构设计。从实际产线适配场景来看，该装置可直接对接压榨工位的压装执行端，无需对原有压榨设备的主体机架做大规模改造，安装时仅需将装置的立式支撑机架通过底部安装孔固定在压装工位旁的设备台面上，固定孔位采用长圆孔设计，可适配±15mm范围内的安装位置微调，降低现场安装的对位难度。装置整体的安装边界控制在横向420mm、纵向380mm、竖向650mm范围内，不会占用压榨工位周边过多的操作空间，预留出足够的人工巡检、异常处理的操作通道。

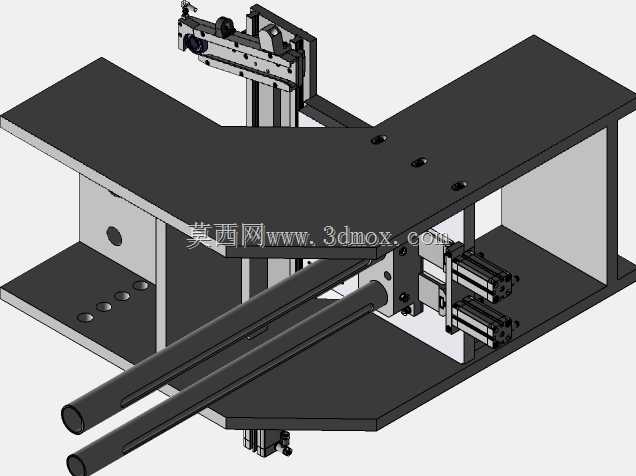

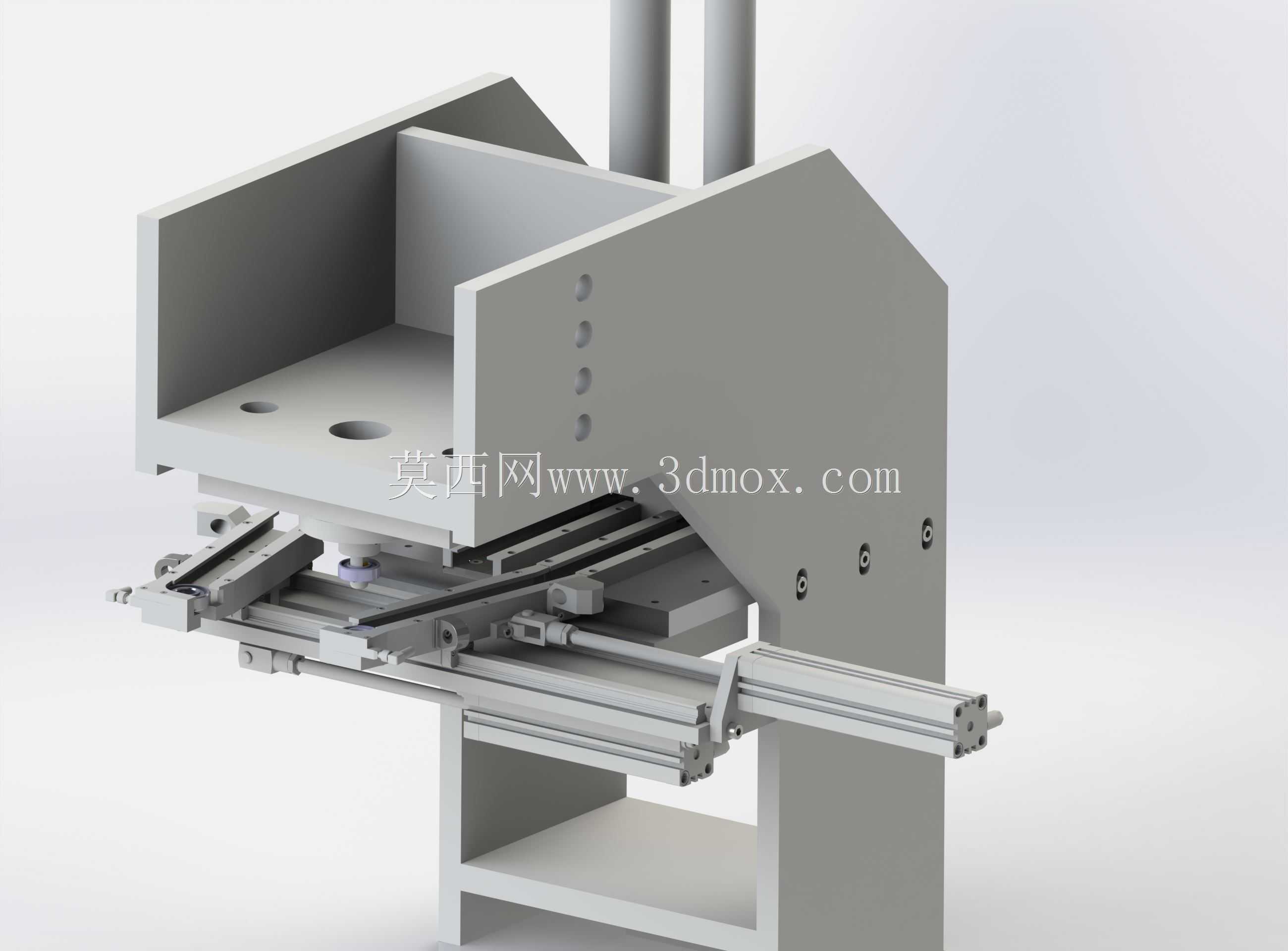

　　功能层面，这款给料装置可兼容两种不同尺寸规格的轴承进给作业，料仓部分采用分隔式储料结构，两个独立的储料腔分别对应两种规格的轴承存放，储料腔的内壁做了倒角导向处理，轴承靠自重沿腔道下滑至出料位，不会出现轴承卡滞、叠料的问题。出料端配置了双工位直线导轨滑台结构，滑台采用标准铝型材搭建，搭配线性导轨实现平稳的直线往复动作，滑台上设置了与两种轴承外径匹配的定位卡槽，当对应规格的轴承落入卡槽后，滑台沿导轨移动至压装工位的正下方，等待压装机构取料或直接完成轴承的预定位，进给动作的行程可通过滑台端部的限位螺栓进行微调，适配不同压装头的作业位置需求。

　　设计思路上，整个装置优先采用模块化的结构拆分，立式支撑部分采用钢板折弯焊接成型的机架，保证整体支撑刚性的同时，减少不必要的结构冗余，料仓部分与滑台进给部分均采用螺栓连接的方式固定在机架上，后续如果需要适配更多规格的轴承，仅需更换料仓分隔块与滑台的定位卡槽即可，无需改动整体支撑结构，降低后续的改造成本。滑台的驱动端预留了标准气缸的安装位，现场可根据产线的气源配置直接加装标准气缸实现自动往复动作，也可根据需求替换为伺服电缸实现进给行程的灵活调整，适配不同节拍的压榨产线需求。

　　从实际作业的稳定性角度考虑，装置的料仓出料位置设置了挡料结构，每次仅允许单颗轴承落入滑台卡槽，避免多料叠放导致的进给卡滞，滑台的导轨部分加装了防尘护板，可阻挡压榨工序中产生的碎屑、粉尘落入导轨滚道，延长导轨的维护周期。装置的上部预留了对接自动补料机构的安装接口，如果产线自动化程度较高，可直接对接振动盘或阶梯上料机构实现轴承的自动补料，无需人工频繁向料仓添加物料。在实际投产验证中，这款给料装置的进给节拍可稳定在每次动作1.2秒，完全匹配常规压榨设备的压装节拍，双规格的适配能力可满足同一条产线快速切换两种轴承压装作业的需求，减少换产时的工装调整时间，相比传统人工上料的模式，可将轴承上料的位置偏差控制在0.1mm以内，大幅降低后续压装工序的不良率。
