压铸类多孔异形机械端盖结构设计

这类异形多孔端盖零件，常应用在小型动力传动箱体、液压阀组集成安装面、小型泵体的侧封端位，核心作用是为内部传动件、密封组件提供封闭的安装腔体，同时通过本体上预设的多组安装孔位，实现外接管路、附属组件的直接固定，减少额外转接支架的使用，压缩整机的装配空间。从实际工况来看，这类零件多采用压铸工艺成型，材质常选用压铸铝合金，兼顾轻量化需求与足够的结构强度，适配中小载荷的传动、流体控制类设备的使用场景，在小型工程机械的辅助传动单元、农用机械的分动箱侧端、工业自动化线体的小型动力头位置都能见到同结构零件的应用。

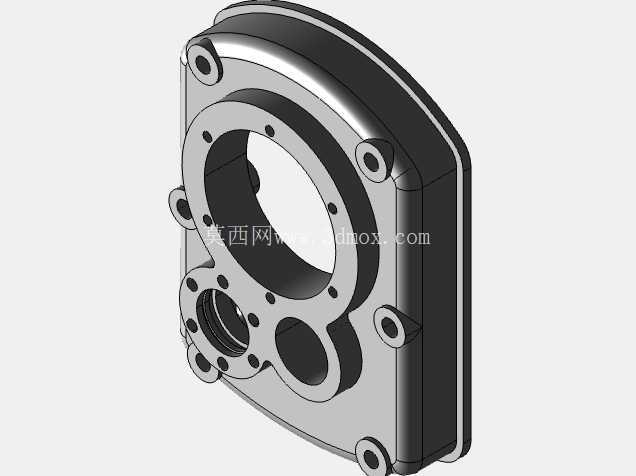

设计这类零件时，首先要匹配内部腔体的包容边界，中心的大直径通孔是为内部旋转轴、轴承组件预留的穿装与定位空间，孔位周边的环形凸台是轴承外圈的贴合定位面，设计时需要保证该端面的平面度公差，避免轴承安装后出现偏载，导致运转过程中出现异常磨损。围绕中心主孔分布的多组不同直径小孔，分别承担不同功能：直径稍大的侧孔是为输入输出轴的外接端预留的过孔，部分小孔是润滑油道的预留通口，还有部分带沉台的小孔是端盖与主箱体连接的螺栓过孔，沉台深度需要匹配螺栓头的高度，保证装配后螺栓头不突出零件外表面，避免与周边其他组件产生干涉。

零件外轮廓采用异形切边设计，并非规则圆形，这是根据箱体的实际安装边界做的适配优化，在保证所有安装孔位都有足够实体壁厚的前提下，切除多余的实体部分，既可以降低零件自身重量，也能避让周边的管路、线束安装空间。零件边缘分布的多个带凸台的安装耳，是外接附属组件的固定位，每个安装耳的凸台高度都做了差异化设计，对应不同外接组件的安装面高度差，避免装配时出现间隙或者强行贴合导致的零件变形。

从安装边界来看，零件的总厚度需要匹配箱体端侧的预留安装槽深度，装配时零件的定位止口嵌入箱体的对应凹槽内，保证端盖与箱体的同轴度，止口位置需要预留密封件的安装槽，通常是环形凹槽，用来放置O型密封圈，防止腔体内部的润滑油或者液压油出现渗漏。零件背部的腔体深度需要完全包容内部轴承、齿轮的端部空间，腔体内壁的加强筋做了圆弧过渡处理，既可以提升零件整体的结构刚性，避免压铸成型后出现应力集中导致的变形，也能减少应力集中位置在长期受载后出现开裂的风险。

建模过程中需要注意压铸工艺的成型要求，所有的转角位置都做了合适的铸造圆角，避免锐角位置出现充型不满的缺陷，所有的安装孔位都预留了后续机加工的余量，尤其是轴承定位面、密封槽位置，压铸成型后需要通过精加工保证尺寸精度与表面粗糙度，满足装配要求。不同孔径的孔位之间的实体壁厚做了均匀化处理，避免压铸过程中因为壁厚差异过大导致的缩孔、冷隔缺陷，零件的拔模角度根据脱模方向做了统一设置，保证压铸成型后可以顺利脱模，减少后续的修整工作量。

在实际选型应用时，需要核对中心孔的直径是否匹配所用轴承的外圈尺寸，各个侧孔的位置是否对应内部传动件的轴伸位置，安装耳的孔位是否匹配外接组件的安装尺寸，同时确认零件的材质强度是否满足设备运行时的载荷要求，对于有密封要求的使用场景，需要确认密封槽的尺寸是否适配对应规格的密封圈，避免出现渗漏问题。这类集成化的端盖设计，相比传统的圆形端盖加转接支架的方案，减少了装配零件的数量，降低了装配累积误差，同时也让整体结构更加紧凑，在中小功率的传动、流体设备上应用可以有效优化整机的结构布局。
