压铸模具用带槽调节曲柄连接构件

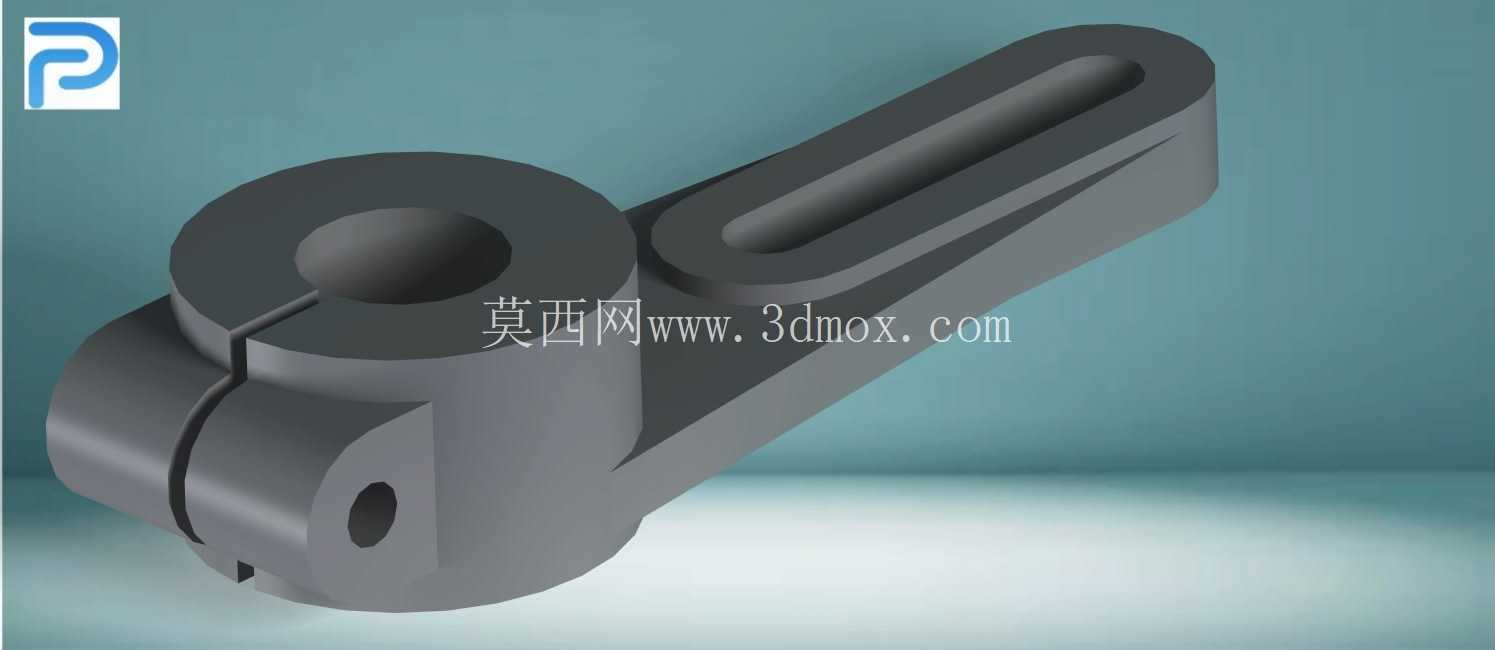

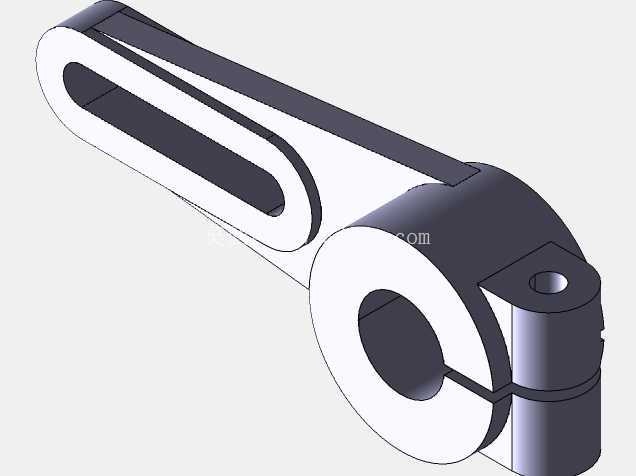

　　该构件属于压铸模具周边工装的传动调节类零件，主要应用在中小型冷室压铸机的模具开模辅助联动、抽芯机构行程调节工位，日常工况中需要配合压铸模的定模座、抽芯滑块完成周期性的摆角传动，承受开合模过程中传递的交变扭矩与小幅冲击载荷，是模具辅助动作回路里的关键传力零件。从结构设计来看，主体采用一体式铸钢切削加工的成型思路，左端的带开口缝的轴套结构是核心安装基准，内孔用于穿装固定铰轴，开口缝的设计是为了装配时通过螺栓锁紧轴套侧壁，消除轴与孔的配合间隙，避免长期往复摆动出现的旷量偏移，轴套侧壁预留的横向小孔是锁紧螺钉的过孔，安装时可以从侧方顶紧铰轴外圆，进一步强化连接可靠性，防止传动过程中构件沿轴向窜动。

　　从轴套部位延伸出的长臂采用变截面过渡设计，靠近轴套的根部做了加厚圆角处理，对应力集中敏感的转角位置做了R角强化，避免长期受交变载荷出现根部断裂，长臂上开设的长条形通槽是行程调节结构，配套的连接销可以在槽内滑动调整固定位置，以此改变整个构件的传动比与摆动行程范围，适配不同规格压铸模的抽芯距离、开模顶出行程需求，不需要更换整套传动构件就能完成工位参数调整，大幅降低工装换型的时间成本。

　　安装边界方面，左端轴套的内孔直径适配行业内通用的20mm直径标准铰轴，轴套整体外径控制在45mm，开口缝的宽度预留2mm的锁紧变形量，长臂总长度从轴套中心到长臂最远端为110mm，长槽的有效调节行程为40mm，安装时需要保证铰轴轴线与长臂摆动平面的垂直度误差不超过0.02mm，否则会在摆动过程中出现卡滞、长槽侧壁偏磨的问题，侧面锁紧螺钉的拧紧扭矩需要控制在12N·m，既要保证轴套抱紧铰轴不打滑，也不能因为拧紧力过大导致轴套内孔出现失圆变形。

　　实际应用中，这类构件常配套在160吨到280吨锁模力的中小型压铸机模具上，负责连接抽芯油缸的输出端与模具滑块，将油缸的直线往复运动转化为滑块的定角度摆动，或是在顶出机构里作为杠杆传力件，放大顶出力的同时调整顶出动作的起始位置，长槽的调节设计让同一个构件可以适配3到5种不同规格的同系列压铸模，减少备件库存种类。设计过程中特意将长臂的截面做成上窄下宽的梯形结构，在保证整体结构刚度的前提下尽可能降低零件自重，减少摆动过程中的惯性冲击，轴套与长臂连接的位置做了局部加厚，对应力集中区域做了有限元校核，在额定150N·m的扭矩载荷下，最大应力出现在轴套开口的根部位置，安全系数能达到2.8以上，满足压铸生产现场连续三班倒的工况使用寿命要求。零件的所有棱边都做了0.5mm的倒角处理，避免装配过程中划伤操作人员，也能减少应力集中源，长槽的两个侧壁做了表面淬火处理，硬度达到HRC40-45，降低连接销反复滑动带来的磨损，延长零件的维护周期，正常工况下的使用寿命可以达到12万次开合模循环，期间只需要定期在铰轴配合面、长槽滑动面加注高温润滑脂即可，不需要频繁更换。
