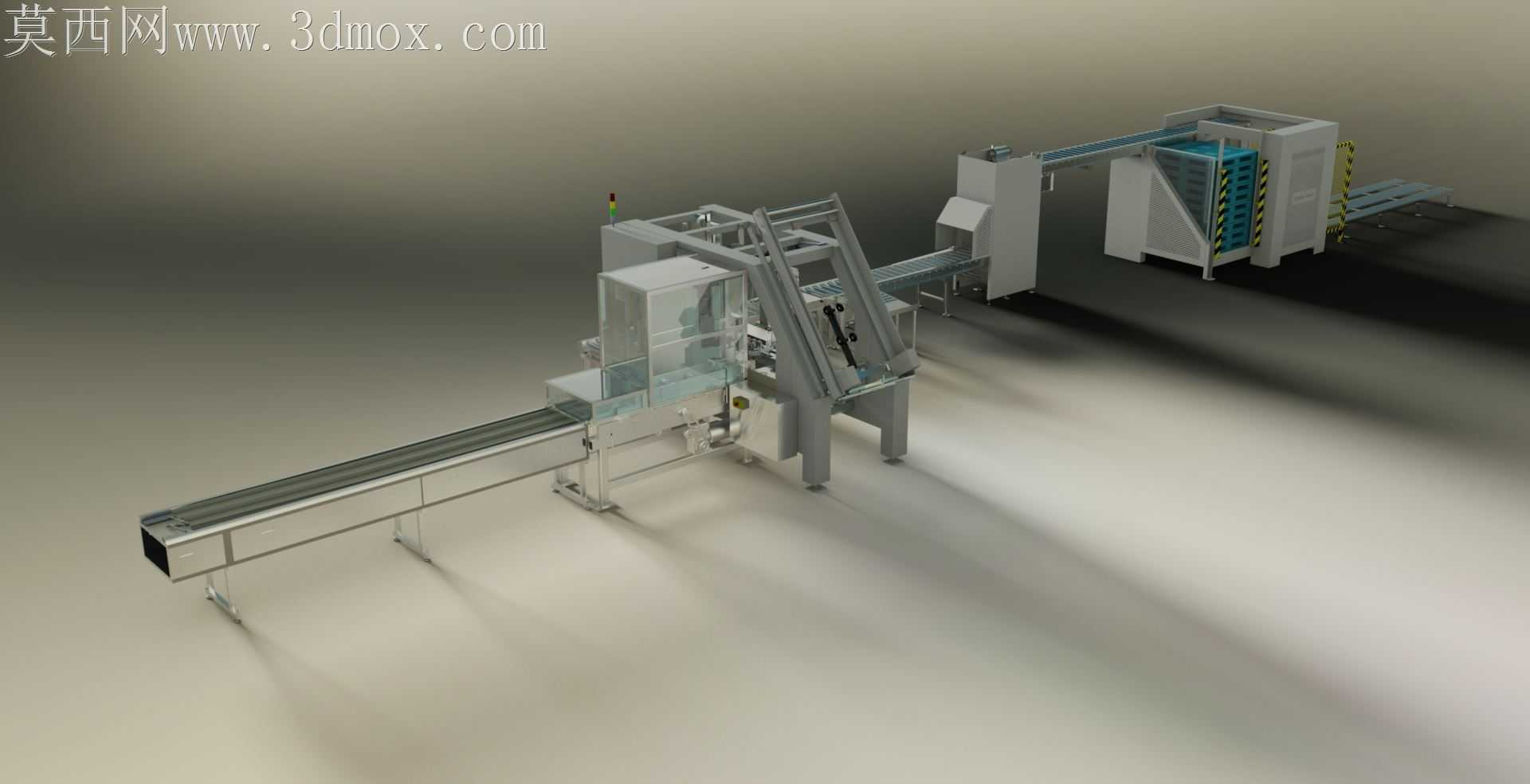

包装纸箱自动码垛输送设备结构设计

包装产线末端码垛工位长期存在人工堆码效率波动大、纸箱堆叠错位、托盘适配性差的痛点，这款码垛设备的结构设计完全围绕现场连续作业的稳定性展开，没有冗余的装饰性结构，每一处连接位都考虑了长期往复运动的疲劳损耗。夹取机构的开合行程做了分段限位设计，针对不同厚度的瓦楞纸箱，夹爪内侧贴附的防滑缓冲垫预留了2mm的压缩余量，既不会因为夹持力过大压溃纸箱边角，也能避免高速转运过程中纸箱滑落，夹爪与摆臂的连接位采用了自润滑铜套配合间隙配合公差，长期运行不用频繁加注润滑脂也不会出现卡滞。输送线的对接段做了高度微调结构，能适配前端不同高度的装箱设备出料口，线体侧边的导向挡条采用快拆式固定，更换不同规格纸箱时不用整体拆卸支架，松开侧边的手拧螺丝就能快速调整挡条间距，适配300mm到600mm宽度的常规包装纸箱。堆码工位的托盘定位机构采用了四角浮动挡块，托盘放置时不需要人工反复对齐位置，挡块会顺着托盘推入的方向自动导正，哪怕托盘存在±5mm的尺寸误差，也能保证堆码的纸箱整垛对齐，不会出现上层纸箱偏移塌垛的问题。摆臂的传动路径做了动平衡配重处理，配重块的位置根据夹取端的最大负载做了匹配，高速往复摆动时不会因为偏载产生明显的机身震动，设备底部的支撑脚采用了可调式减震脚垫，安装时不用额外做预埋地基，调整脚垫高度就能抵消地面的不平整，运行时机身的震动幅度控制在0.1mm以内，不会因为震动导致纸箱移位。设备的走线全部藏在型材的内腔里，外部没有裸露的线缆，避免长期运行过程中线缆被运动部件剐蹭破损，所有的传感器安装位都预留了调整余量，后期维护更换时不用重新打孔攻丝，松开固定螺丝就能微调检测位置。码垛的堆叠层数可以通过调整摆臂的下降行程实现，从3层到8层的常规堆码高度都能覆盖，每层堆叠完成后输送线会自动步进一个纸箱位的距离，保证每个纸箱的摆放位置偏差不超过3mm，整垛堆码完成后输出线会自动将载满纸箱的托盘送出，不需要人工介入触发。整台设备的结构件大部分采用标准铝型材和板材拼接，没有复杂的异形曲面结构，加工时只需要常规的切割、钻孔工艺就能完成，不需要开模定制特殊零件，后期维护更换配件也能快速采购到标准件，大幅降低了设备的制造成本和后期维护成本，完全适配中小包装企业的产线升级需求，不用对现有车间布局做大的改动就能直接对接现有产线使用。
