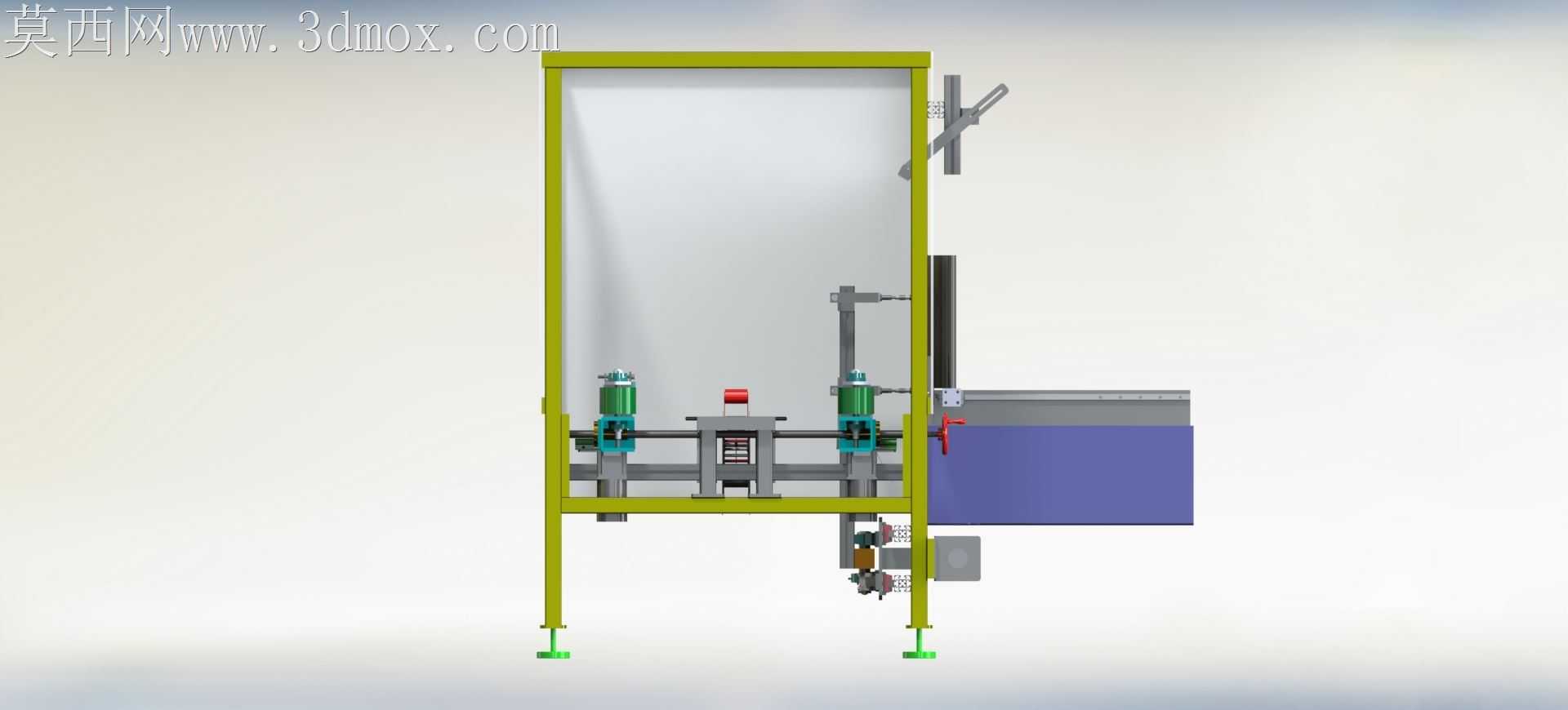

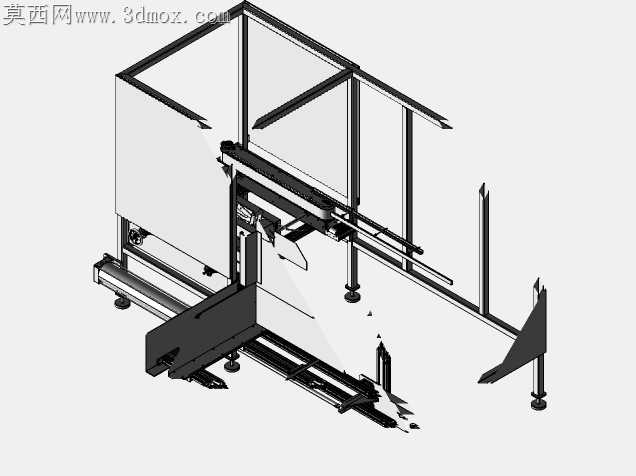

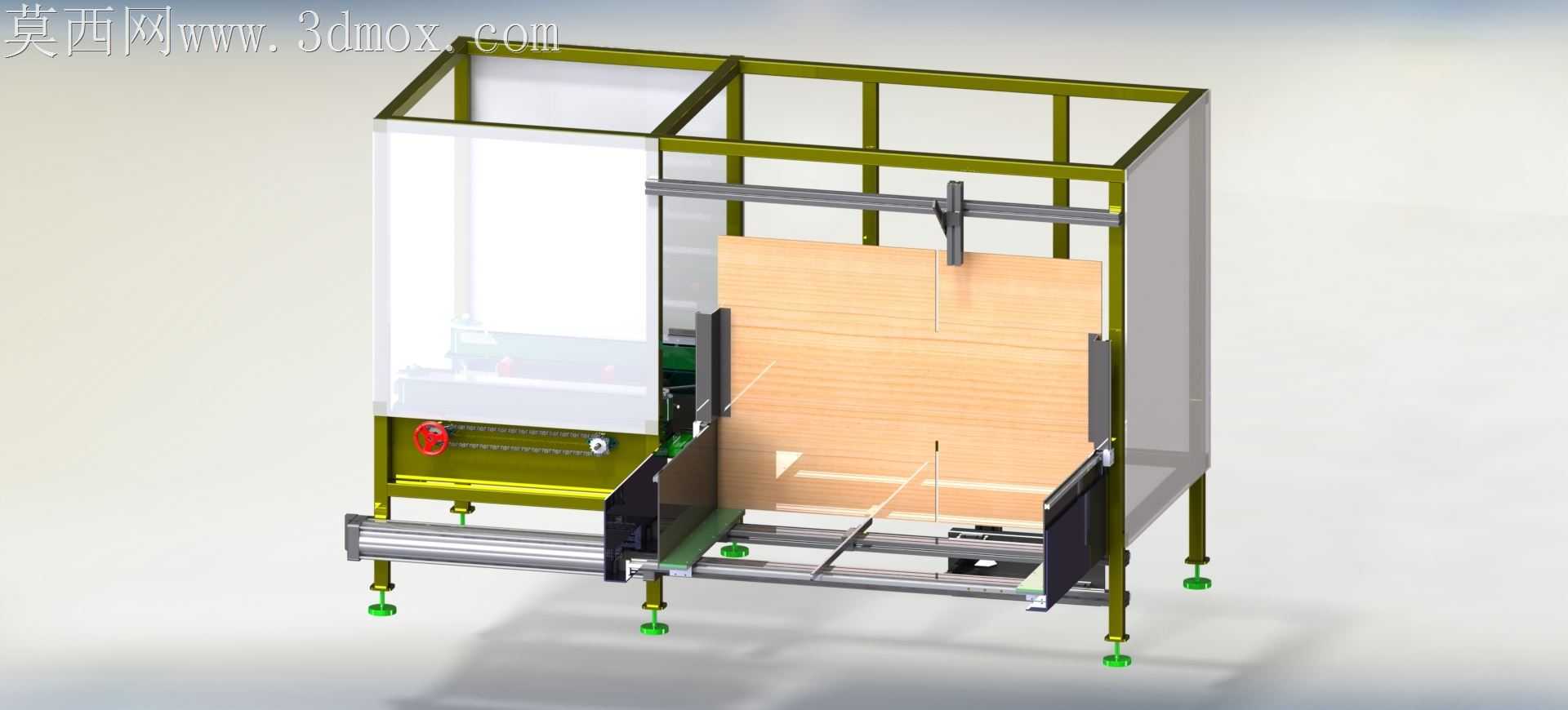

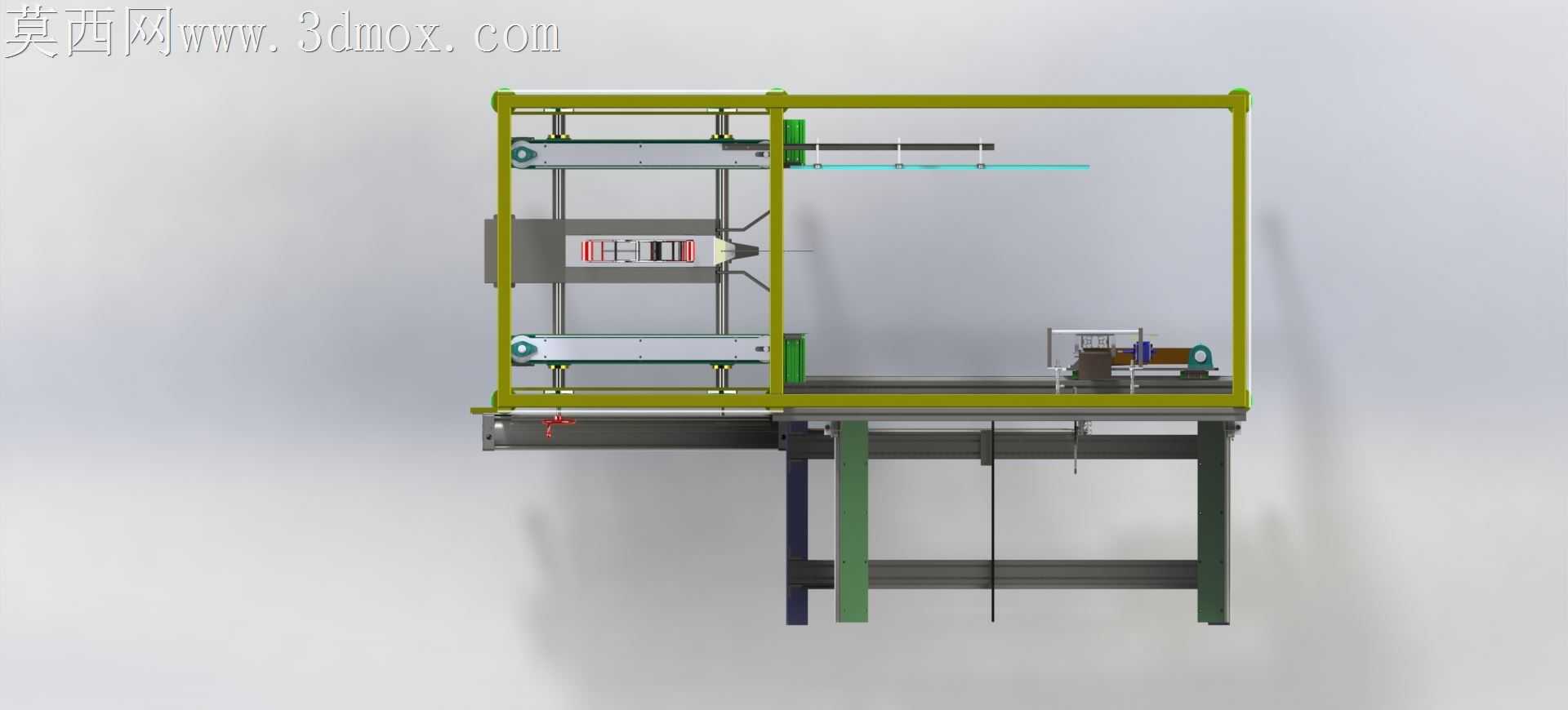

纸箱自动装箱作业设备结构设计

纸箱包装工位最常出现的卡料问题，往往出在纸板导入段的间隙匹配上——纸板来料存在±2mm的厚度公差，常规固定式导板要么间隙过小蹭花纸板表层，要么间隙过大导致纸板偏移卡滞，这套设备在导入段两侧设置了带弹簧缓冲的侧压导向组件，侧压板采用高分子聚乙烯材质，表面做了微弧倒角处理，弹簧预紧力调整到刚好能抵消纸板翘曲变形量，又不会压溃瓦楞纸的楞芯结构，哪怕来料有轻微翘边，也能顺着弧面顺滑进入成型工位。底部的输送辊道没有采用整面平铺的密集辊轴设计，而是对应纸板折边位置做了避让开槽，辊轴间距经过反复校核，刚好避开折边压合的受力点，避免输送过程中剐蹭尚未粘牢的折边胶位，辊轴两端的轴承座采用腰型孔安装，现场调试时可以根据不同规格纸箱的折边位置快速调整辊轴间距，不用整体拆卸辊道支架。机架部分采用标准工业铝型材拼接，连接处没有采用常规的角码直接固定，而是在受力较大的横梁与立柱连接位置加装了内嵌式钢质连接块，铝型材的槽口内预埋了不锈钢螺母，避免长期运行震动导致连接螺纹滑牙，底部的可调脚杯做了加大底盘设计，接触地面的橡胶垫厚度达到8mm，能抵消车间地面不平整带来的设备倾斜，保证输送辊道的水平度误差控制在0.5mm/m以内。设备上方的防护框架没有做全封闭钣金罩，而是在操作侧预留了快拆式透明亚克力防护板，防护板通过磁吸条固定，日常清理维护时不用拧动螺丝就能直接取下，防护板的高度刚好覆盖纸板抬升的运动行程，既避免操作人员误触运动部件，又不会遮挡观察工位运行状态的视线。纸板抬升机构的导向导轨采用双直线导轨对称布置，滑块位置加装了防尘刮片，能阻挡包装过程中产生的纸屑进入导轨滚道，抬升板的表面贴了一层薄硅胶垫，增大与纸板的摩擦力的同时，不会在纸板表面留下压痕，抬升行程的上下限位没有采用传统的接触式行程开关，而是用非接触式光电传感器，避免长期碰撞导致开关移位触发误停机。折边工位的压合块做了分段式设计，每段压合块对应纸箱的一条折边，压合面贴了海绵缓冲层，压合时的压力能均匀分散在折边的整条胶位上，不会出现局部压力过大导致纸板压痕、或者压力不足导致粘胶不牢的问题，压合块的安装支架做了多组调节孔位，切换不同尺寸纸箱规格时，只需要调整压合块的安装位置就能适配，不用重新加工定制支架。
