DIY操纵杆机构

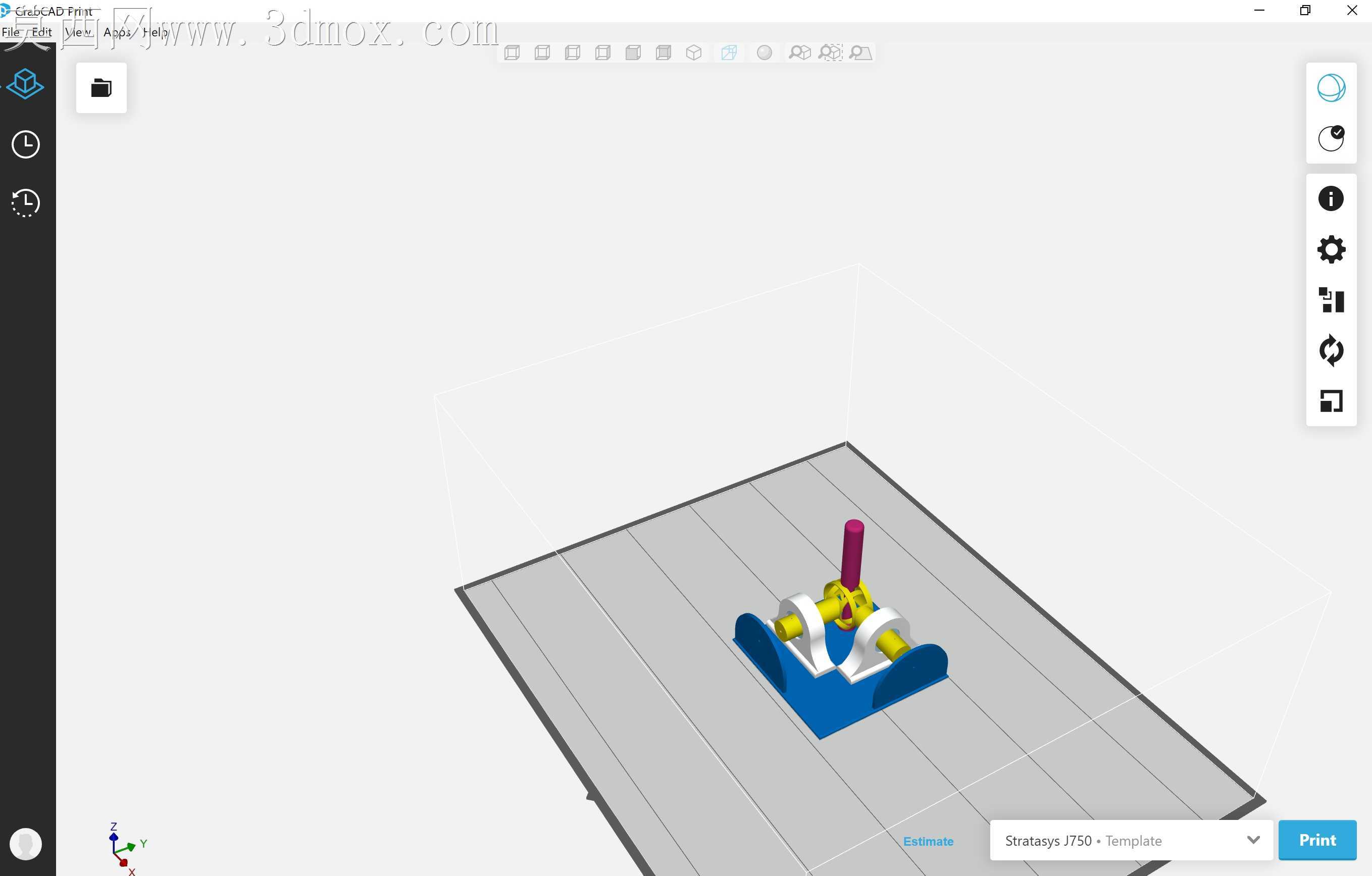

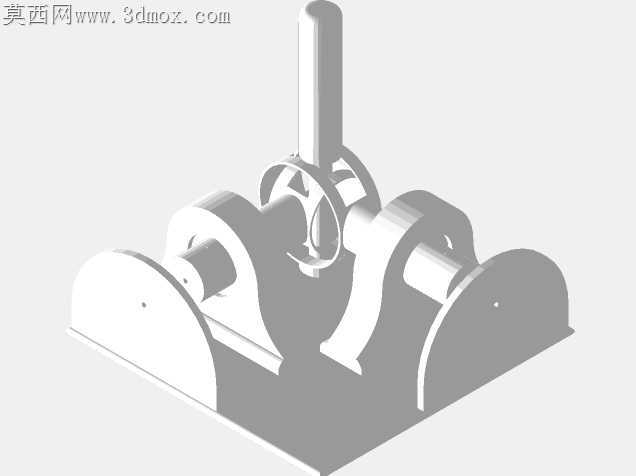

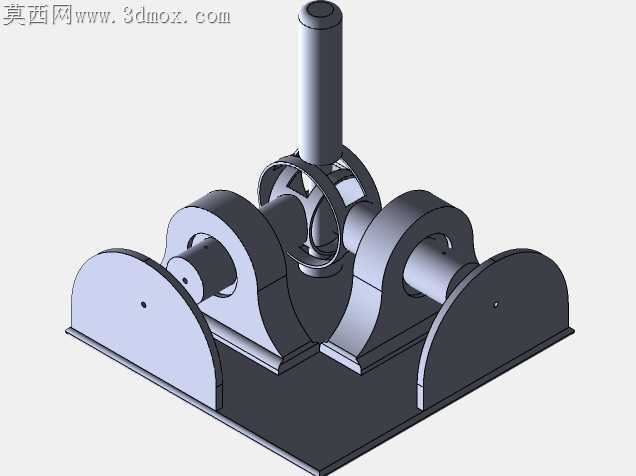

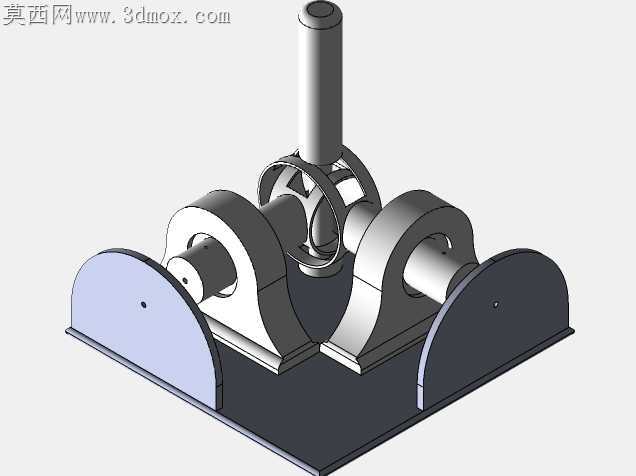

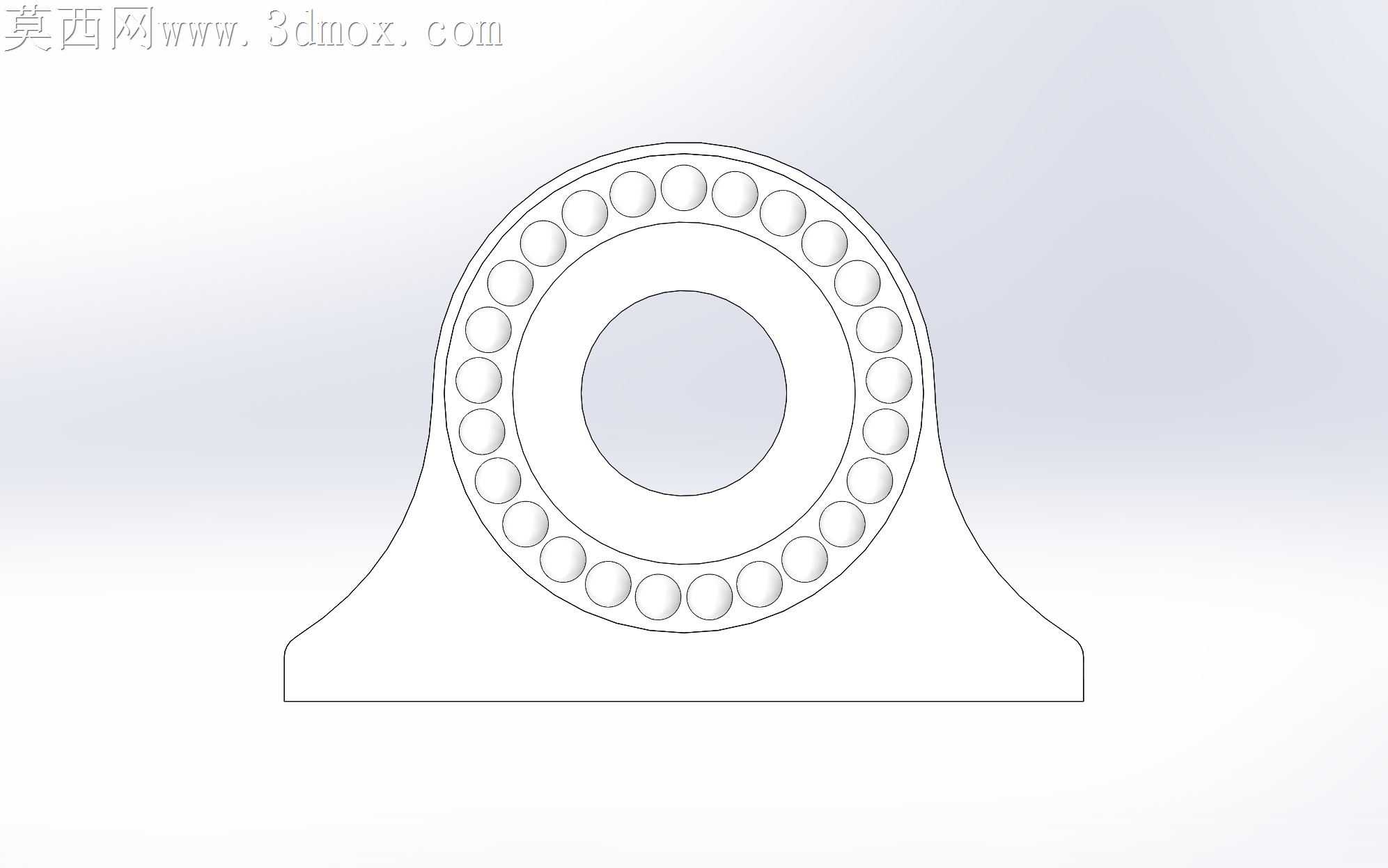

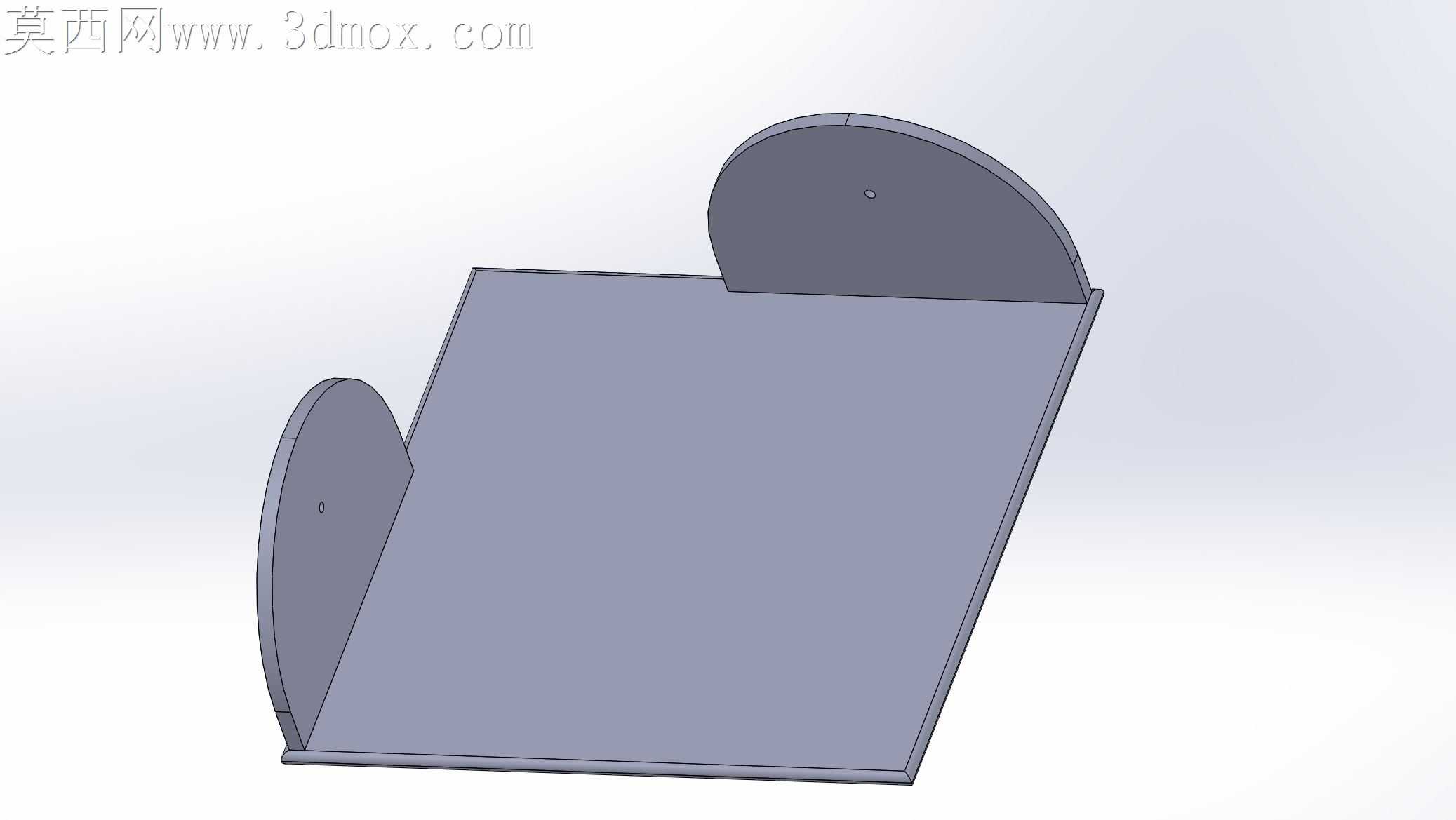

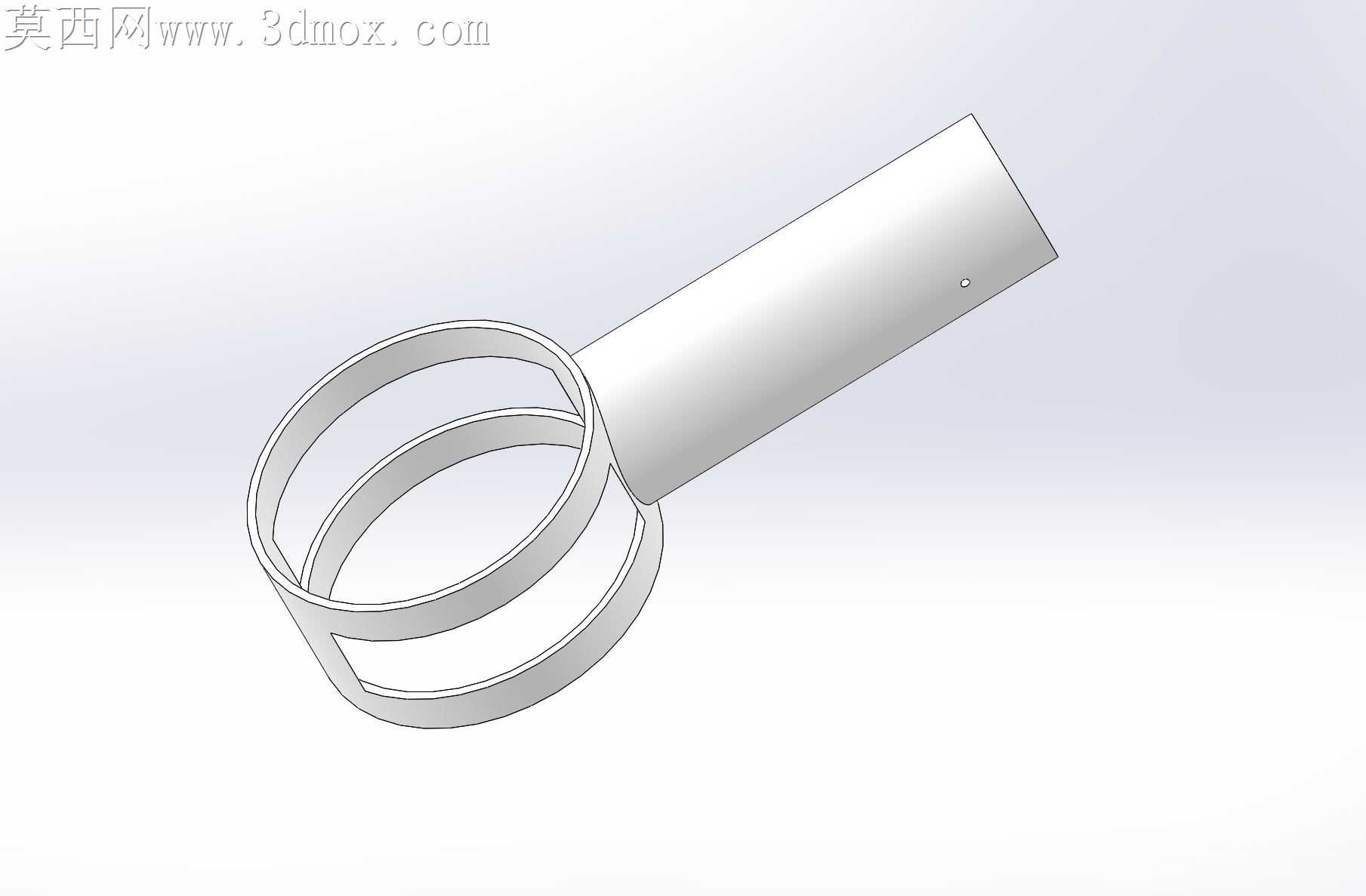

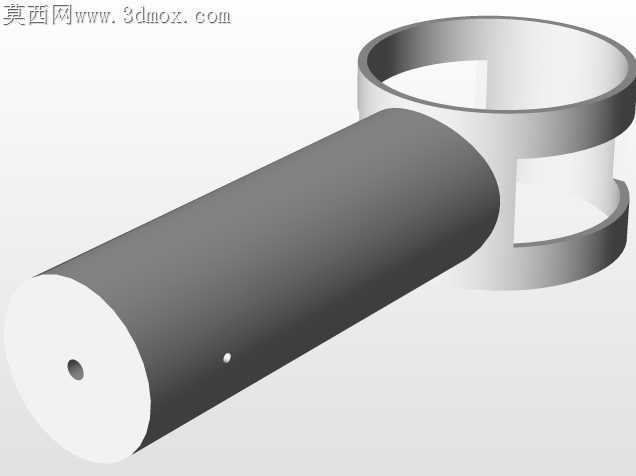

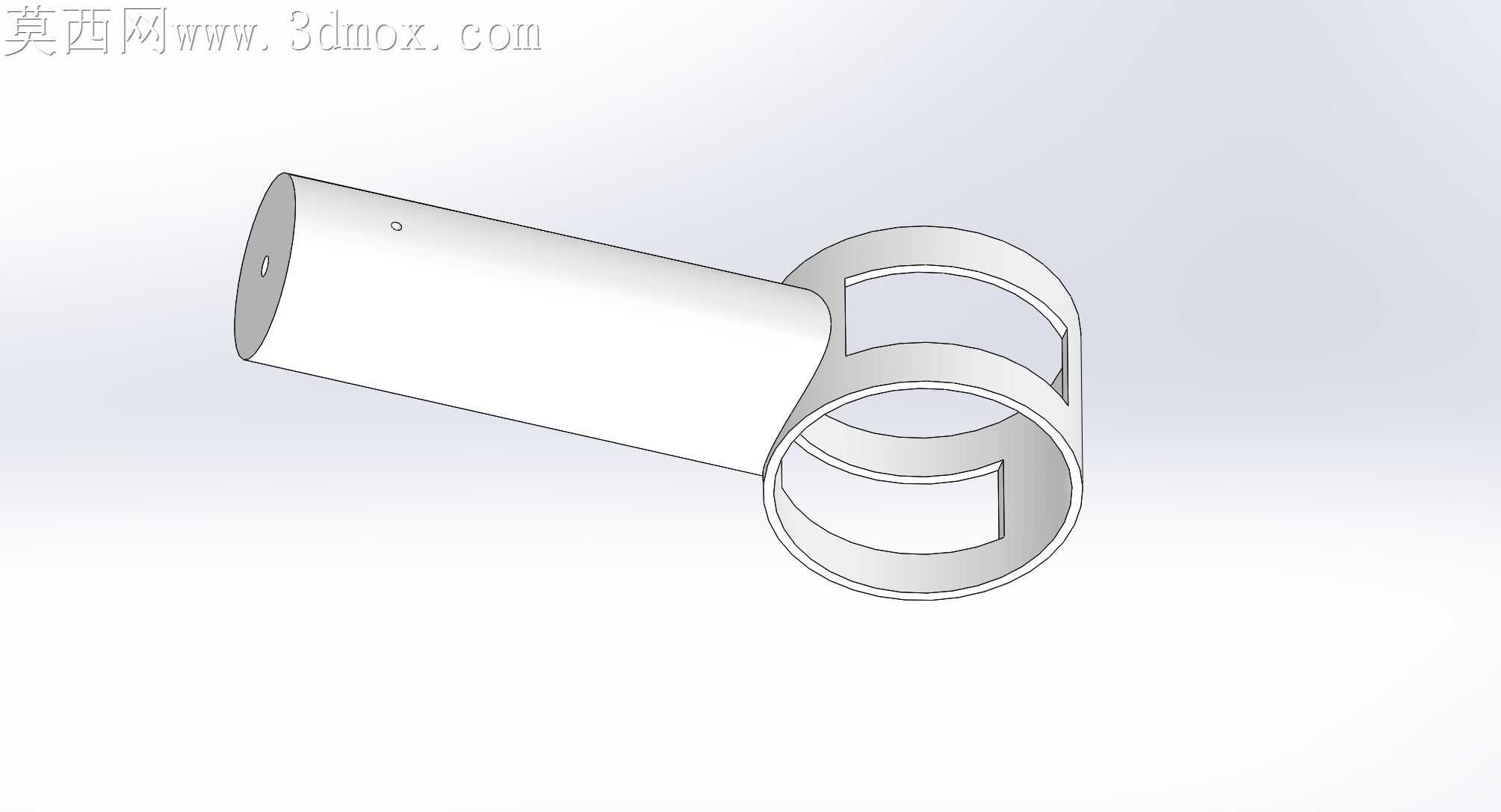

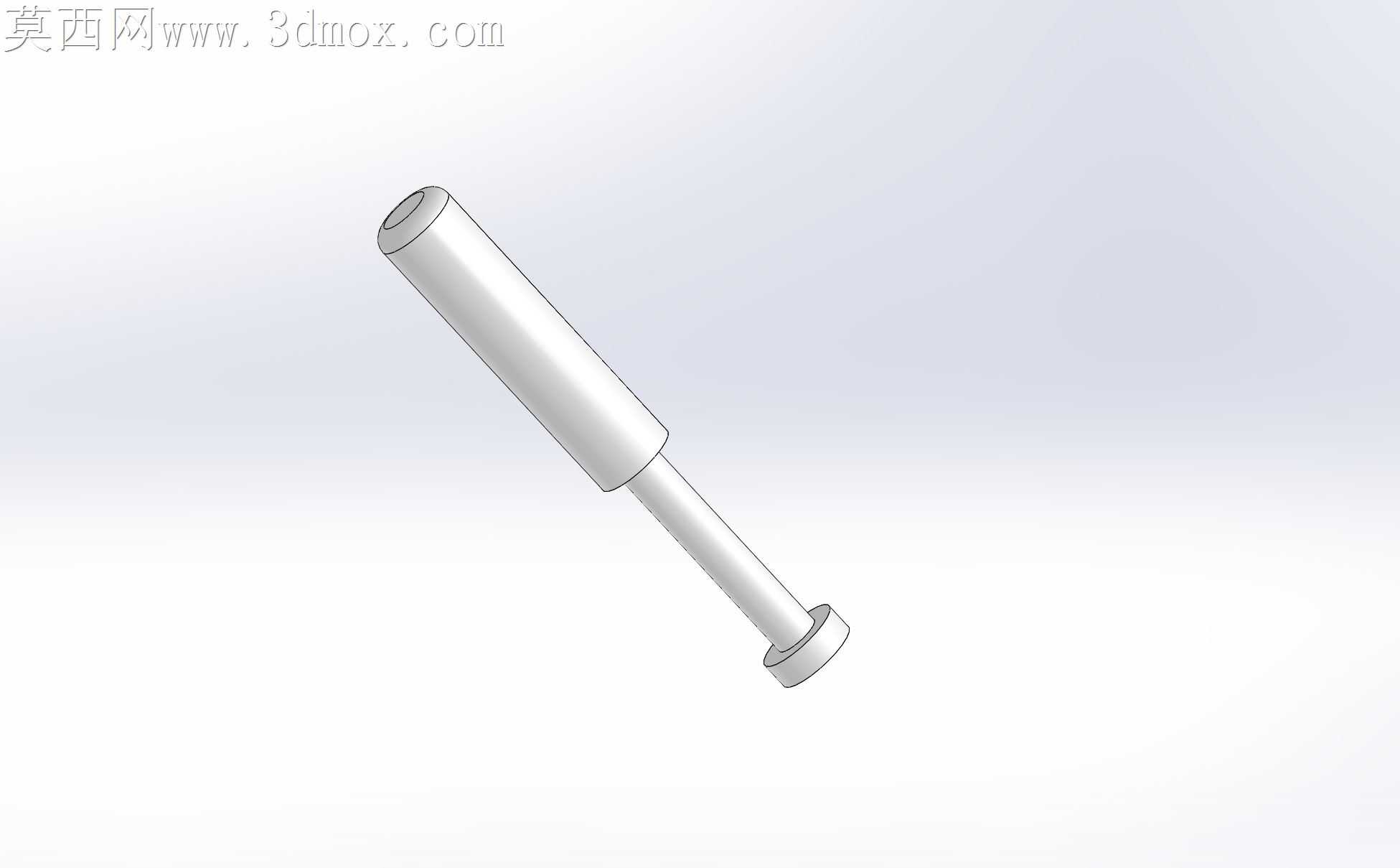

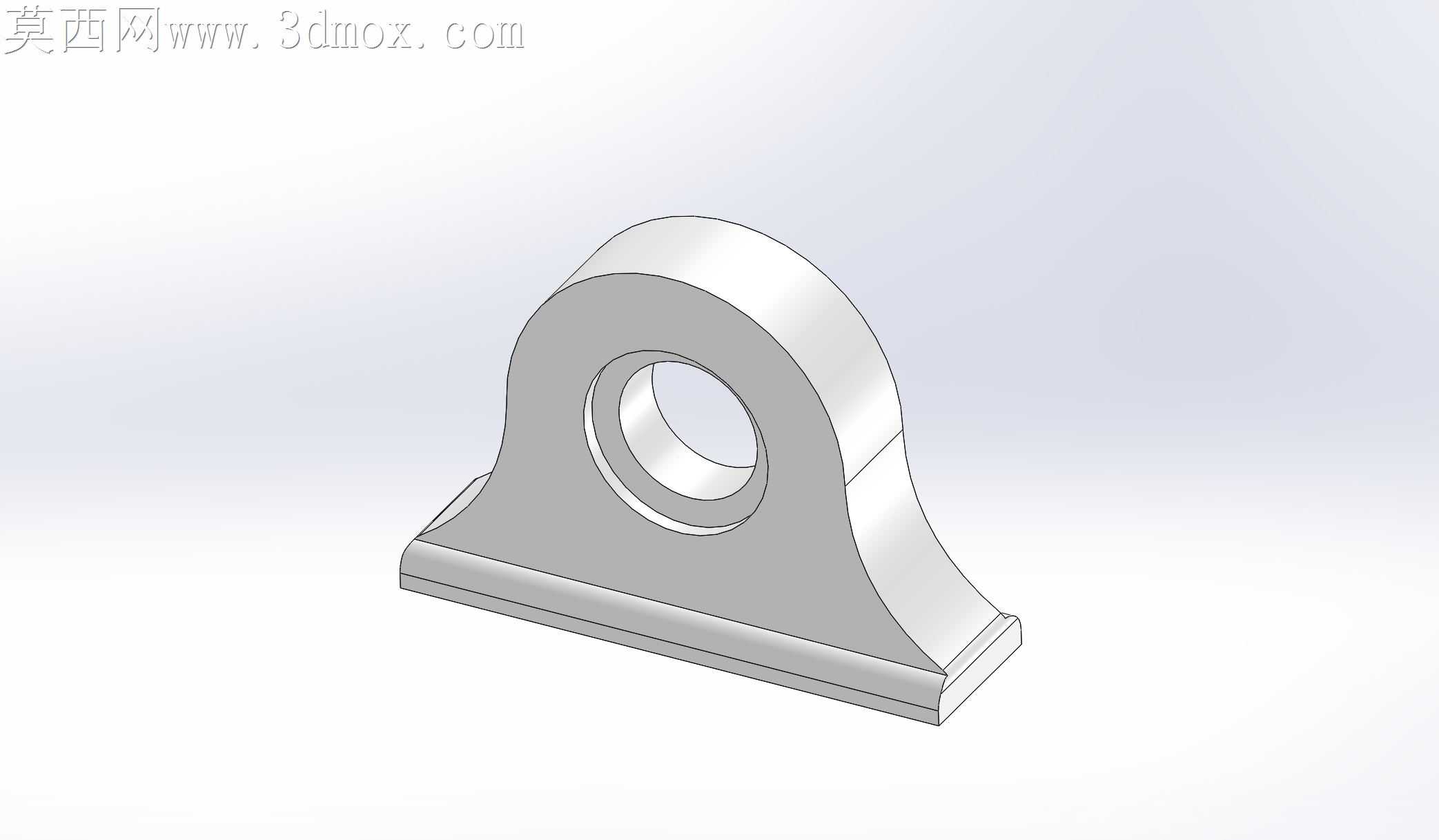

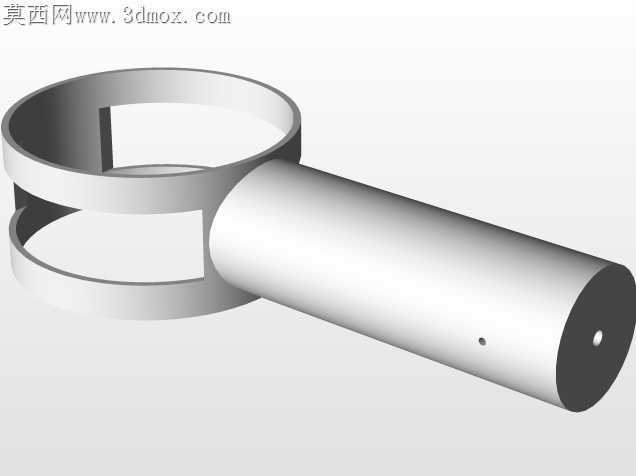

这个设计完全是实验性的。如您在实际应用照片中看到的，本设计用作操纵杆机构，可直接与2个电位器连接。这款操纵杆的设计是为了挑战STRATASYS J750的独特性能，特别是其复杂的轴承部件。印刷时也使用了4种不同的颜色零件.使用操纵杆的机制：-你可以按照现实生活中的应用照片来组装电位器。-这个设计与现实生活中的应用完全相同。-这个设计可以用于需要同时控制两个电机的DIY项目。-在今天几乎每个DIY项目项目有马达。对于手动控制马达，我们需要操纵杆来操纵它们。Josytsicks价格太高，无法定制。用这种设计你可以改变电位器。这意味着您不仅可以控制马达、灯、扬声器等。。。甚至两个同时放置。-在基线上放置引导点以组装电位器。-也放置定位螺钉的引导点以连接操纵杆机构轴和电位器轴。-作为电位器和定位螺钉的使用品种，仅放置引导点。不是确切的连接孔。所以你可以很容易地用任何训练。之后印刷步骤：-所有支持材料基于SUP706（可溶解的）。-打印后，除轴承外，任何零件上的支架都可以用手轻松拆卸，应作为第一步进行。-拆卸轴承内部的支架需要两步完成：1-溶解支架（SUP706）后，需要将固定零件向各个方向移动。2-如果每次运行良好，支撑部件将从轴承的中间部分脱落（轴承的顶部和中间部分之间有间隙）。即使在打印阶段运行不好，至少这种设计给出了一些简单实用的操纵杆机构的想法，以实现这一点项目.软件：SolidWorks公司2018年快乐：）
