绕线式夹紧挠性联轴节结构设计

数控铣床进给轴传动场景里，刚性联轴节应对安装同轴度偏差时，极易在高速往复进给中掰弯伺服电机输出轴，轴承端异常磨损的故障在车间维保记录里占比超三成。这款绕线式夹紧挠性联轴节的设计，完全围绕加工适配的核心逻辑展开，没有为了视觉效果做多余的装饰结构。

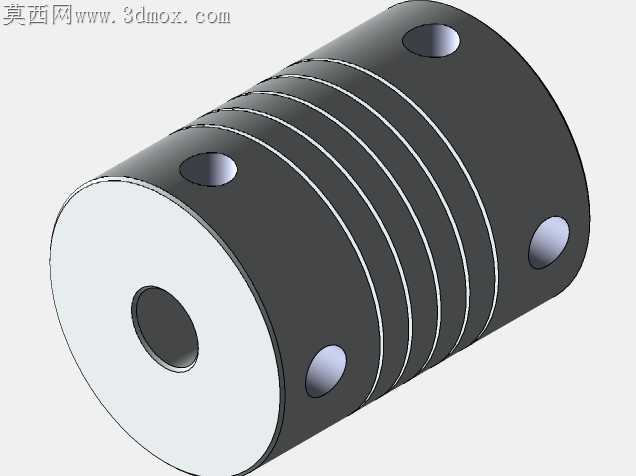

筒身的螺旋切槽没有采用等宽等距的偷懒画法，靠近两端夹紧位的槽宽收窄0.2mm，槽间筋条厚度递增0.15mm，这个细节是为了平衡挠性补偿量和扭转刚度——中间段较宽的切槽能吸收0.1mm以内的径向偏差、0.5°以内的角向偏差，两端加厚的筋条不会在夹紧螺丝锁附时出现应力开裂，之前试做的等宽切槽样件，在12N·m锁附力下，夹紧位的筋条出现过肉眼可见的微裂纹，装车跑满72小时就断在切槽根部。

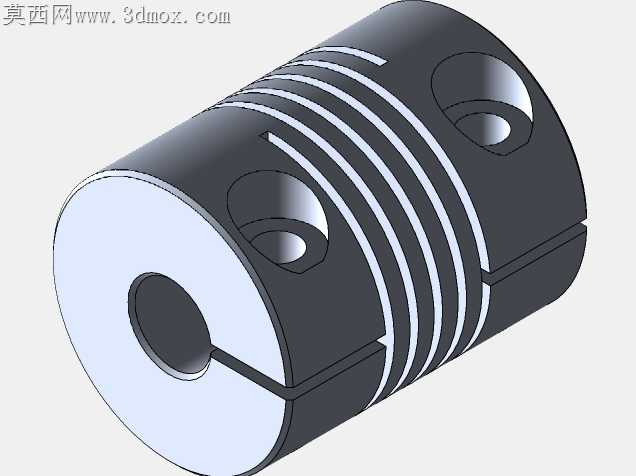

两端的夹紧缝没有切到底，保留了1.2mm的连接壁厚，这个尺寸是反复跟车加工师傅核对过的：线切割切缝时留这个厚度，既能保证夹紧时内孔有足够的收缩量抱紧轴径，又不会因为缝切透导致筒身圆度变形，之前切透的样件，夹紧后内孔圆度跑了0.08mm，装上去高速转起来跳动直接超差，铣出来的工件表面有规律的振纹。两端的顶丝孔做了沉头倒角，沉头深度刚好盖住M3内六角螺丝的头部，不会在高速旋转时因为螺丝突出产生风阻和动平衡偏差，孔位跟切槽的位置特意错开15°，避开了筋条的应力集中区，锁附时的挤压力不会把切槽压变形。

内孔的公差带选了H7，跟常见的6mm、8mm伺服电机输出轴做过渡配合，夹紧后抱紧力能达到额定扭矩的1.5倍，不会在正反转切换时出现轴跟联轴节打滑的情况。筒身的外圆做了精车处理，没有留建模时的拔模斜度，做动平衡校正时能直接架在偏摆仪上打表，不用再二次找基准。材质选6061铝合金做硬质阳极氧化，表面硬度能到HV400，既保留了铝合金的重量轻、转动惯量小的优势，又不会因为频繁拆装夹紧螺丝磨坏内孔壁，之前用普通铝合金做的样件，拆装三次内孔就被轴划出深痕，抱紧力直接掉了40%。

螺旋切槽的螺旋角选了30°，这个角度是经过扭矩测试验证的：角度太小挠性不够，补偿偏差的能力差，角度太大扭转刚度不足，进给时会出现跟随滞后，30°的螺旋角刚好能在10000rpm的转速下，传递2N·m的额定扭矩，同时扭转回差控制在0.1°以内，完全满足数控铣床进给轴的传动精度要求。两端的端面跟内孔的垂直度控制在0.02mm以内，装到轴上不会出现端面偏摆，连轴器的端面跳动不会带动电机轴产生额外的轴向力，能有效延长电机轴承的使用寿命。
