机加工用机虎钳夹持总成结构设计

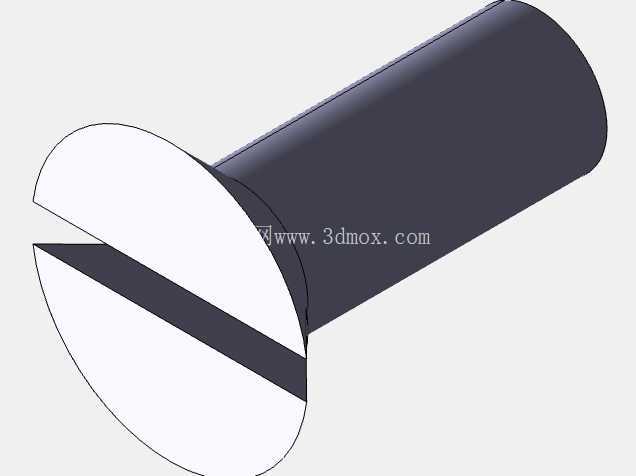

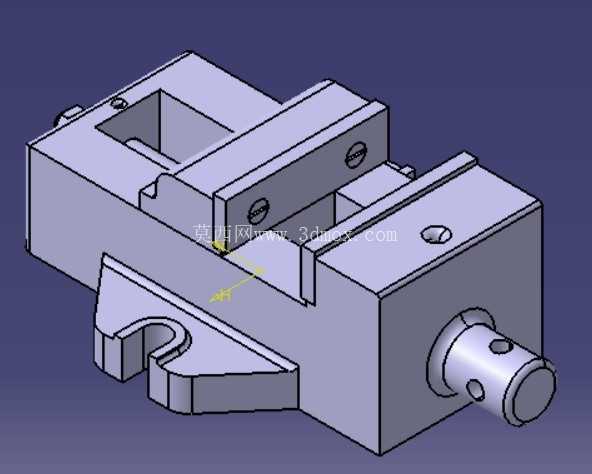

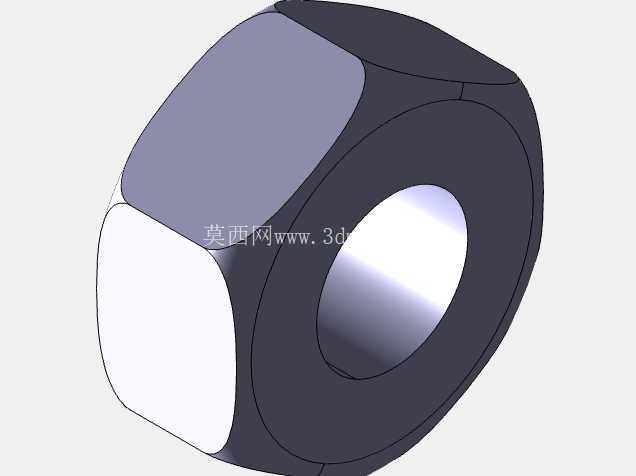

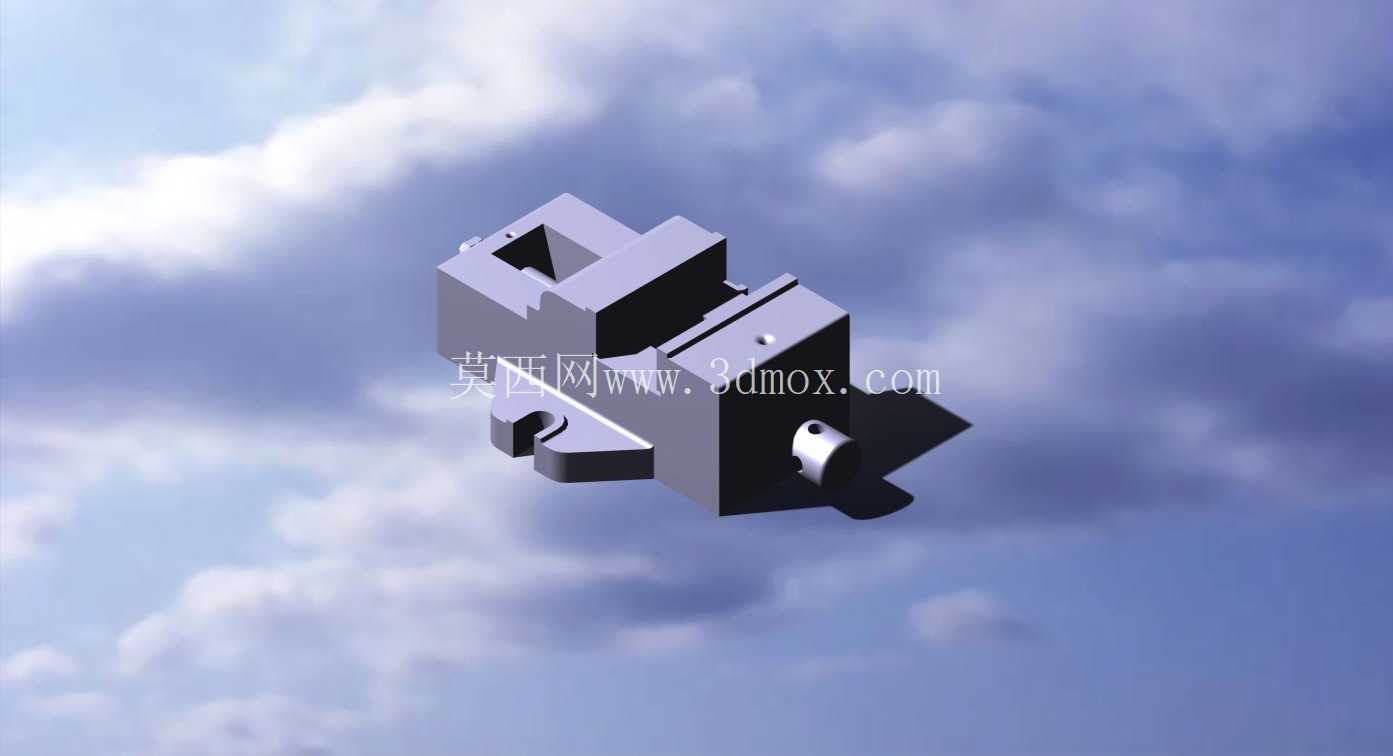

　　在常规机加工车间的铣削、钻削、轻度磨削工序里，机虎钳是工位上重复利用率最高的工装夹持单元，这套夹持总成的结构完全围绕通用机加工工位的实际装夹需求搭建，没有冗余的装饰性结构，所有几何特征都服务于装夹刚性、操作便捷性与长期使用的耐磨需求。从实际应用场景来看，这类虎钳总成既可以直接通过底座的两个卡口结构固定在铣床工作台的T型槽上，也能搭配等高块、角度垫铁完成倾斜装夹，适配小批量零件加工、工装调试、技能实训等多种场景，不需要额外定制转接底座就能匹配多数普通机床的工作台安装尺寸。

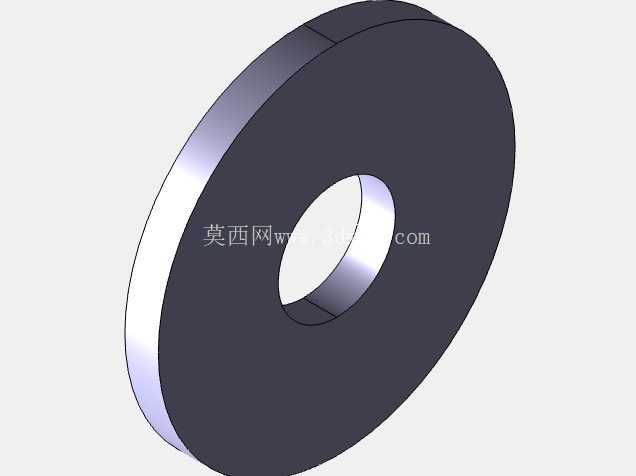

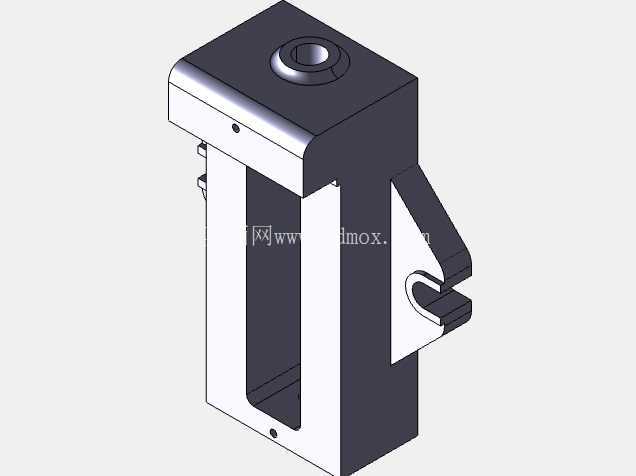

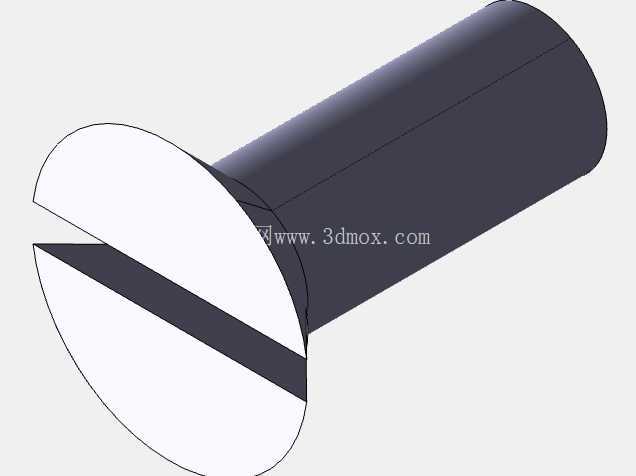

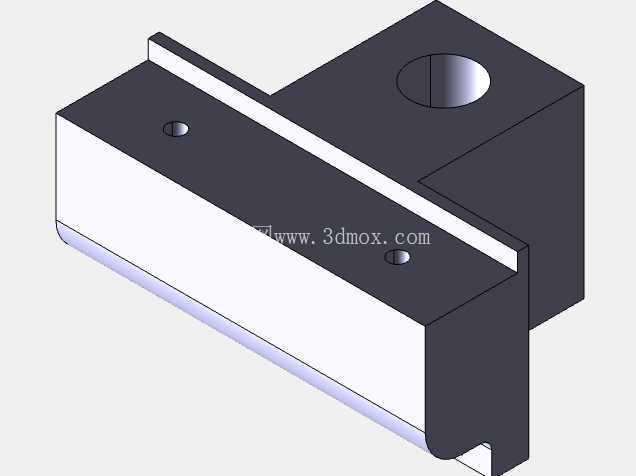

　　整套结构的核心功能是通过丝杠副的转动转化为活动钳身的直线进给，配合固定钳身的夹持面完成对工件的可靠夹紧，丝杠端部设计了穿杆孔，既可以使用标准加力杆增大力矩完成大切削力工况下的锁紧，也能在轻载装夹时直接手动转动丝杠完成快速开合，不需要额外配套专用扳手就能完成常规操作。从设计思路上看，建模过程中所有配合面都按照实际加工的公差要求预留了合理间隙，活动钳身与底座导轨的配合面采用了宽导轨结构，相比窄导轨设计能大幅降低夹紧时的钳身上翘幅度，保证夹持面与工作台面的垂直度，避免装夹倾斜导致的加工尺寸超差；固定钳身与底座为一体化结构设计，减少了装配累积误差，同时提升了整体刚性，在承受断续切削的冲击力时不会出现连接松动。夹持面没有设计额外的齿纹结构，保留了平整的基准面，实际使用时可以根据加工需求搭配软钳口、V型钳口等配件，完成方形、圆形等不同截面工件的装夹，不会因为原生钳口的齿纹压伤精加工工件的表面。从安装边界来看，底座的安装卡口中心距匹配通用机床T型槽的常规间距，整体外形长度控制在普通工位的操作舒适范围内，活动钳身的最大行程覆盖常规小型零件的装夹尺寸范围，丝杠伸出端的长度不会超出底座侧面过多，避免工位操作时剐蹭操作人员或周边工装。

　　整套装配结构里的所有零件都采用现实加工可实现的工艺设计，没有无法落地的异形结构，固定钳身、活动钳身、底座、丝杠等核心零件的选材与热处理要求都匹配工装夹具的耐磨需求，导轨面、丝杠螺纹副等运动配合位置的结构设计充分考虑了长期使用的磨损补偿空间，不会因为短时间的磨损就出现夹持精度丧失的问题。在建模逻辑上，完全按照实际装配顺序搭建约束关系，活动钳身的滑动行程、丝杠的转动自由度都和实际工况保持一致，既可以用于工装设计的方案验证，也能作为机械装配教学的演示案例，帮助从业者理解螺旋夹紧机构的力传递路径、导轨配合的精度控制要点，以及工装夹具设计中刚性与操作便捷性的平衡逻辑。

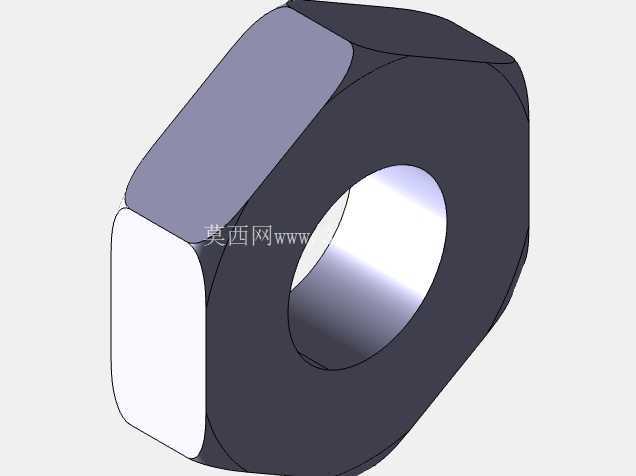

　　实际生产中，这类虎钳总成的夹持稳定性直接影响加工零件的尺寸一致性，设计时特意强化了钳身与导轨的配合长度，让夹紧力的作用点始终落在导轨支撑面的范围内，避免悬臂受力导致的夹持变形；丝杠螺母副采用了嵌入式安装结构，损坏后可以单独更换，不需要整体报废钳身，降低了长期使用的维护成本。底座底部设计了平整的定位基准面，安装时可以直接贴合工作台面，不需要额外刮研就能保证基础定位精度，两个安装卡口的位置预留了螺栓压紧的空间，使用标准T型螺栓就能完成快速固定，适配不同型号的普通铣床、钻床、磨床工作台，不需要针对特定设备做结构修改。
