高保真标准机用台虎钳装配结构

在机械加工、钳工装配、设备维修、小批量零件试制等场景中，台虎钳是工位上不可或缺的基础工装，承担着工件定位、夹紧固定的核心作用，直接影响工序操作的稳定性与加工精度。这套台虎钳装配结构完全参照通用工业级台虎钳的工程规范搭建，所有部件的配合关系、运动逻辑都还原了实物的机械特性，可直接用于工装设计参考、机构运动仿真、装配练习、渲染出图等场景。

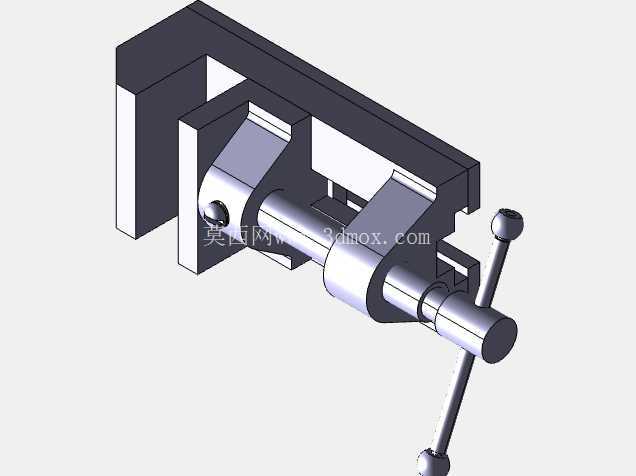

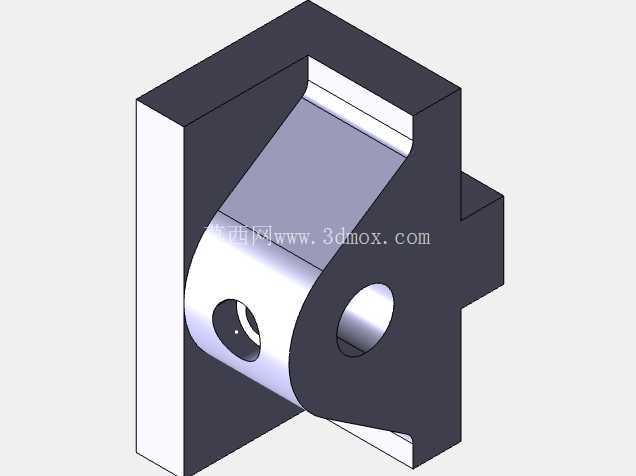

从功能特性来看，这套台虎钳采用丝杠传动的夹紧结构，通过转动端部的手柄带动丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，实现钳口的开合与夹紧动作。固定钳身与活动钳身的配合面采用燕尾式导轨结构，保证运动过程中无径向窜动，夹紧时受力均匀，不会出现钳口偏移、工件夹偏的问题。钳口部位设计有可更换的钳口板，表面加工有交叉防滑齿纹，夹紧时能增大与工件表面的摩擦力，避免工件受切削力、锉削力时发生滑移，同时钳口板经过淬火处理的结构设计也在模型中有所体现，磨损后可单独拆卸更换，延长整体工装的使用寿命。丝杠与活动钳身的连接采用开合螺母结构，转动手柄到最大开合位置时可快速拉开活动钳身，调整到接近工件尺寸后再转动丝杠夹紧，大幅减少大尺寸工件装夹时的空行程时间，适配不同尺寸工件的快速装夹需求。

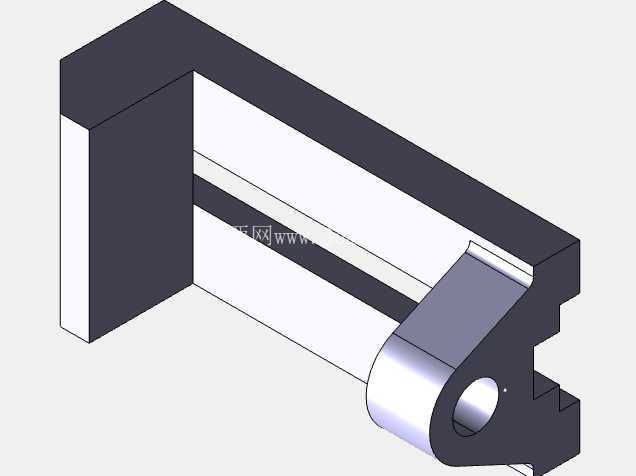

设计过程中，首先明确台虎钳的核心使用需求：一是足够的夹紧刚度，保证在承受铣削、锉削、锯切等外力时钳身不会发生形变；二是顺畅的传动逻辑，丝杠转动无卡滞，活动钳身运动无阻滞；三是合理的安装边界，能够适配多数标准钳工工作台的安装尺寸。固定钳身的底座部分设计有两个安装螺栓孔，可通过T型螺栓或压板将台虎钳固定在工作台面上，安装孔的中心距、孔径都参照通用台虎钳的标准尺寸设计，不会出现与现有工作台安装位不匹配的问题。整体外形尺寸按照6寸工业级台虎钳的参数还原，钳口最大开合距离覆盖常规小型零件的装夹范围，钳身高度符合钳工操作的人机工程要求，操作手柄时手臂处于自然施力角度，长时间操作不易产生疲劳。

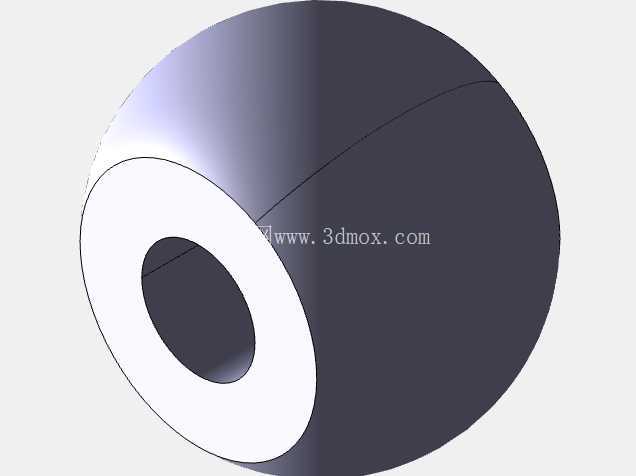

各部件的建模过程严格遵循机械设计的公差配合要求，丝杠与螺母的配合采用间隙配合，保证转动顺畅的同时不会出现过大的轴向窜动；活动钳身与固定钳身的导轨配合采用过渡配合，既保证运动灵活，又能控制钳口的平行度误差，夹紧工件时上下钳口能够完全贴合，避免工件出现倾斜。钳身的主体结构采用铸铁件的结构设计，壁厚均匀，在受力较大的丝杠安装座、钳口连接部位做了加强筋处理，在保证整体刚度的前提下控制整体重量，不会给工作台带来过大的负载。手柄部分采用穿销式结构，与丝杠端部的孔过盈配合，手柄两端设计有球形端头，防止操作时手打滑，同时球形端头的直径符合人手握持的尺寸，施力时手感舒适。

在实际生产场景中，这类台虎钳不仅可用于钳工的手工操作工序，还可搭配小型钻床、砂轮机、倒角机等设备作为工件固定工装使用，部分经过精度校准的台虎钳也可用于小型零件的铣削、磨削工序的工件装夹。这套装配模型完整还原了所有零件的装配关系，包含固定钳身、活动钳身、丝杠、螺母、钳口板、手柄、销钉、紧固螺钉等全部零部件，可直接用于生成爆炸图、装配工艺卡片，也可作为机械设计教学的实例模型，帮助初学者理解丝杠传动、导轨配合、螺纹连接等典型机械结构的实际应用方式。模型中所有零件的装配约束都按照实际装配关系设置，活动部件可实现真实的运动仿真，转动手柄时活动钳身可沿导轨平稳移动，能够直观展示台虎钳的工作原理，也可用于工装夹具的二次开发参考，比如在现有台虎钳结构基础上改装气动夹紧、液压夹紧结构，或者增加角度回转底座实现多角度装夹功能时，可直接在这套模型的基础上进行修改，减少基础结构建模的重复工作量。

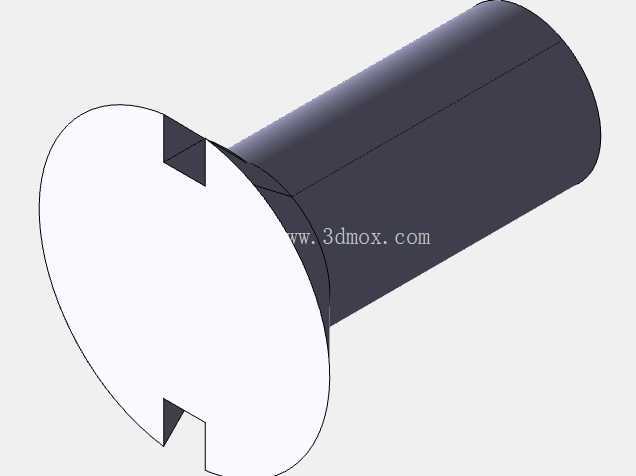

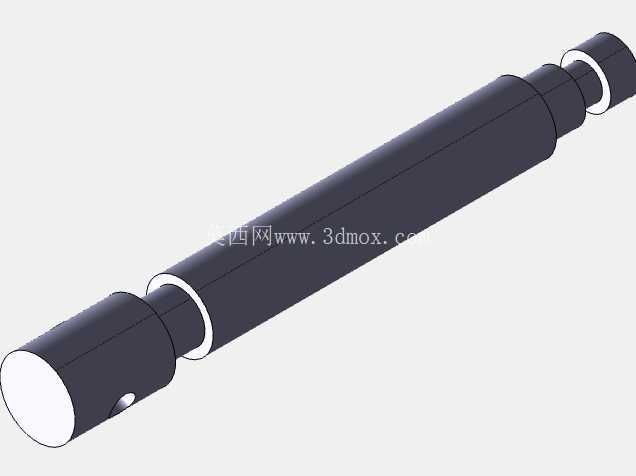

从安装边界来看，底座的安装平面平面度参照工装夹具的通用要求设计，固定后钳身的垂直度、钳口的平行度都符合工业级台虎钳的精度标准，安装时不需要额外进行复杂的校准工作，只要将底座固定在工作台的平整平面上即可满足使用要求。丝杠的端部设计有挡圈结构，防止活动钳身运动到最大行程时从固定钳身中脱出，同时丝杠的螺纹长度经过精确计算，保证钳口闭合到最小位置时丝杠不会顶到固定钳身的端部，开合到最大位置时螺母不会脱离丝杠的螺纹段，整个行程范围内传动都保持顺畅。钳口板的安装采用沉头螺钉固定，螺钉头部完全沉入钳口板的沉孔内，不会突出钳口表面影响工件装夹，更换钳口板时只需要拧下沉头螺钉即可完成拆卸，维护操作十分便捷。
