SAE方程式赛车动力总成带轮轴结构设计

项目分类:汽车类 发布时间:2026-06-29 ID:1192111
  • SAE方程式赛车动力总成带轮轴结构设计
  • SAE方程式赛车动力总成带轮轴结构设计
  • SAE方程式赛车动力总成带轮轴结构设计

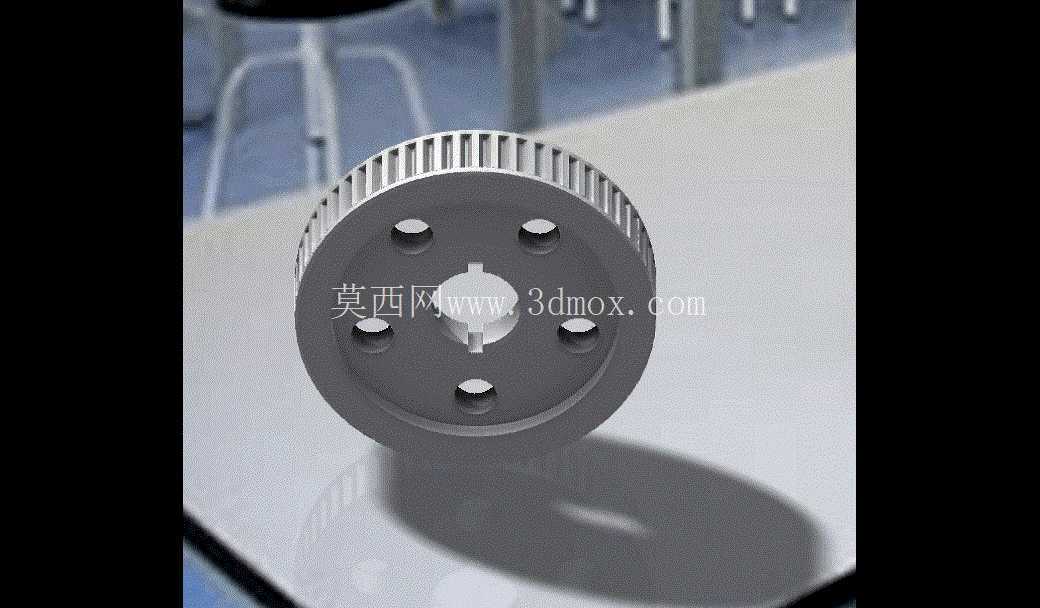

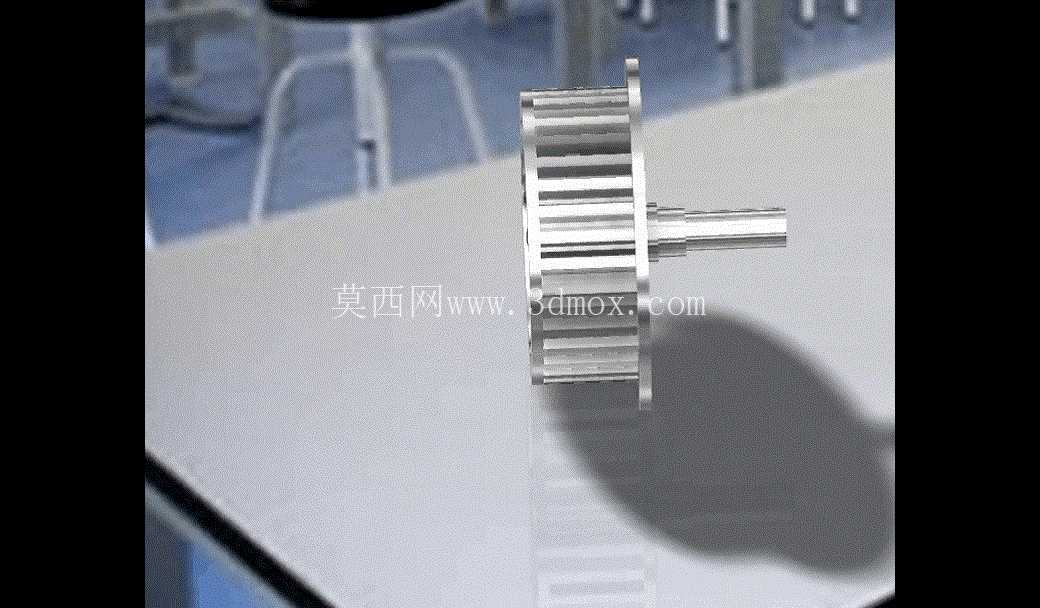

  这套动力总成轮轴组件是面向大学生方程式赛车传动系统开发的核心功能部件,主要承担发动机动力输出端到传动系统的扭矩传递、转速匹配功能,适配SAE方程式赛事中赛车动力单元的紧凑布置需求,在整车动力传递链路里处于发动机输出与减速传动机构的衔接位置,直接影响动力传递效率与整车动力响应表现。从实际赛事应用场景来看,方程式赛车的动力舱布置空间极其有限,周边需要避让排气头段、冷却管路、线束走向以及悬架安装点,因此该组件在设计阶段就严格控制了径向与轴向的安装边界,带轮部分的轮齿采用同步带啮合型线,避免高转速工况下出现皮带跳齿、打滑问题,匹配赛事常用的同步带规格,啮合间隙控制在工程合理区间,既保证传动过程的啮合精度,又不会因为过盈配合导致皮带异常磨损。轴段部分采用阶梯轴结构设计,不同轴径的过渡位置均做了圆角处理,避免应力集中带来的轴段断裂风险,这一点在赛事工况下尤为重要——赛车急加速、急减速时的瞬时扭矩冲击远大于民用车辆常规工况,应力集中位置很容易在交变载荷下出现疲劳裂纹。带轮与轴的连接采用过盈配合加平键辅助传扭的结构,相比单纯的过盈连接,平键可以分担大扭矩下的周向剪切力,相比单纯的键连接,过盈配合可以消除配合间隙,减少高转速下的动不平衡量,平衡了传扭可靠性与高速运转稳定性的需求。

  从安装边界来看,轴端的伸出长度严格匹配轴承座的安装深度,带轮的轴向定位靠轴肩与锁紧挡圈共同实现,安装时不需要额外调整轴向间隙,能减少赛场维修更换的时间;带轮的齿顶圆直径做了优化,在保证传动比满足动力匹配要求的前提下,尽可能缩小径向尺寸,避免与周边的车架管梁、冷却水管路产生运动干涉,毕竟方程式赛车的动力舱内每一寸空间都经过反复排布,任何超出边界的部件都会影响整车布置的合理性。设计过程中还考虑了拆装维护的便利性,轴端预留了标准螺纹孔,可以方便使用拉马拆卸带轮与轴承,不需要破坏性拆解,赛事中如果出现传动部件损坏,可以在短时间内完成更换,符合赛事快修的实际需求。

  轮齿部分的型线参数经过匹配计算,保证与同步带的啮合接触面积足够,在发动机最高转速工况下,带轮的线速度处于同步带的许用线速度范围内,不会因为线速度过高导致皮带过早失效;轴的各段直径是根据扭矩传递需求、轴承内径规格、密封件尺寸共同确定的,没有多余的结构增重,这对于追求轻量化的方程式赛车来说十分关键,每一克非必要的重量都会影响整车的推重比与操控表现。轴承安装位的轴颈公差按照基孔制配合要求选取,保证轴承内圈与轴的配合紧密,不会出现跑圈内圈的问题,同时带轮的端面跳动、径向跳动公差都控制在传动件要求的精度范围内,减少高速运转时的振动,避免振动传递到整个动力总成,影响发动机附件的正常工作。

  在实际装车场景中,该组件需要配合张紧机构共同使用,带轮的轴向位置与曲轴输出带轮、水泵带轮的共面度要求严格,因此轴段的轴向尺寸链经过反复核算,安装后不需要额外增加调整垫片就能保证带轮共面,减少皮带的偏磨问题。整个结构没有冗余的设计特征,每一处轴径变化、每一个圆角、每一段键槽长度都对应实际的功能需求,没有为了外观好看增加不必要的曲面特征,完全围绕赛事工况下的可靠性、轻量化、易维护三个核心需求展开设计,能够满足方程式赛车在耐久赛、加速赛等不同赛事环节的动力传递要求,即使在连续高负荷运转的工况下,也能保持稳定的传动表现,不会因为结构设计缺陷出现动力中断的问题。
