仿真草莓造型铸造模具结构设计

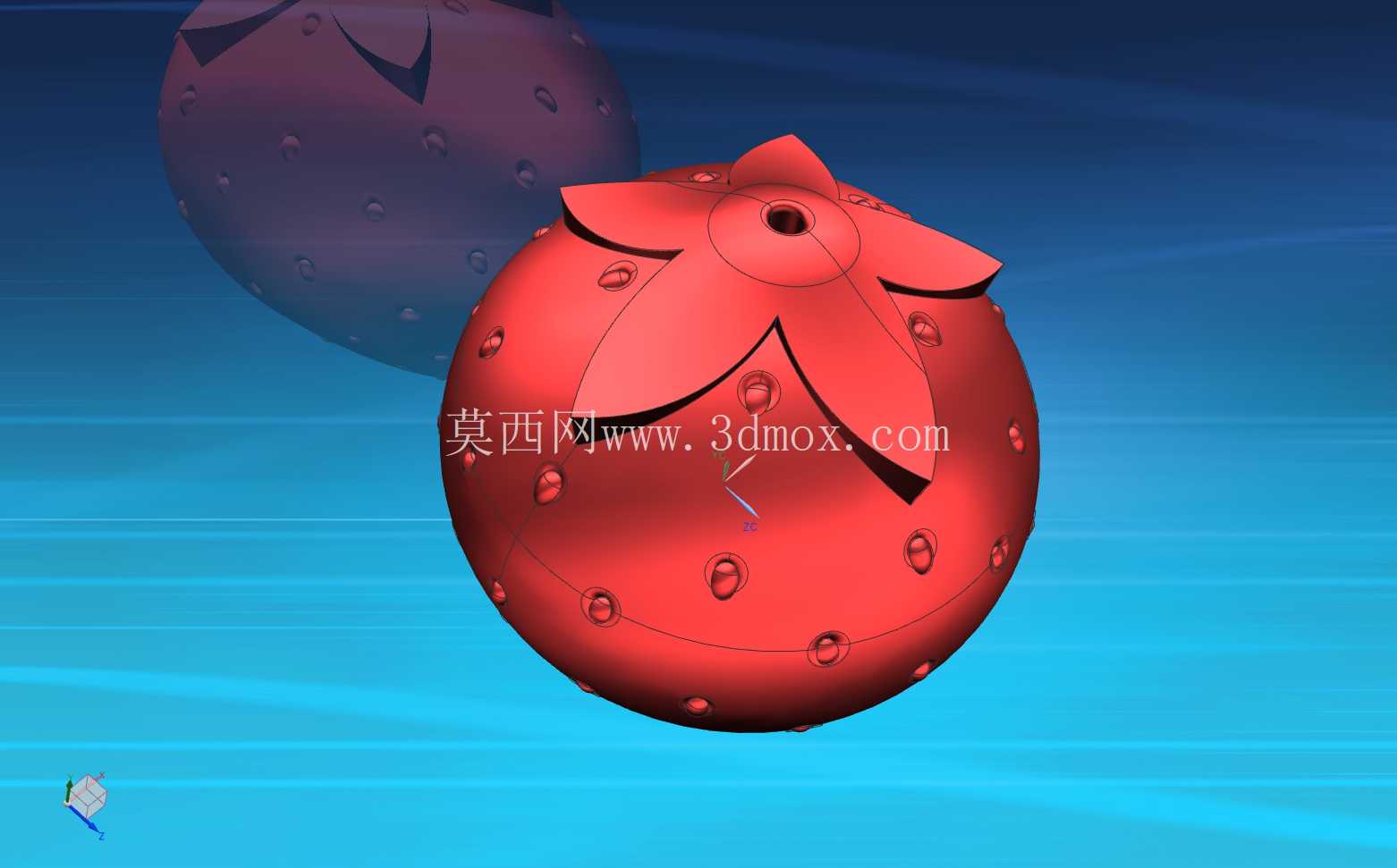

　　型腔部分的曲面构建没有直接用扫描曲面拼接，而是先通过实物逆向取点得到草莓外轮廓的点云数据，再把表面的籽点凹陷做0.2mm的拔模斜度修正，保证每个微小凹陷结构都能顺利脱模，不会出现粘模导致的缺料问题。考虑到铸造过程中的排气需求，在每个果籽凹陷的最深处都做了深度0.15mm的微排气槽，这些排气槽不会在铸件表面留下明显痕迹，却能避免浇注时窝气造成的表面麻点。浇注系统的进胶口设置在草莓底部的平面位置，也就是后续摆件安装时和底座贴合的隐藏面，进胶口直径控制在3mm，开模后自动拉断的残留痕迹不会出现在外观可见区域。在文创玩具、仿真食品摆件的量产环节，这类仿草莓外形的铸造模具，主要用于低熔点合金、食品级树脂或者工艺蜡基材质的坯件成型，区别于常规规整结构的工业铸件模具，这类仿生造型的模具核心难点在于还原草莓表面的籽点凹陷、果叶边缘的不规则弧度，同时要保证开模时不会因为曲面倒扣造成坯件拉伤。从结构设计逻辑来看，整套模具的分型面没有选择常规的平面分型，而是沿着草莓果身最大轮廓的空间曲面做拆分，动定模合模时的定位止口做在果蒂位置的隐藏区域，避免在果身外露的光滑曲面上留下合模缝痕迹，减少后续坯件打磨的工作量。

　　模具的冷却水道沿着型腔曲面做随形排布，距离型腔壁的距离统一控制在8mm，保证整个果身区域冷却速率一致，避免因为冷却不均造成的铸件收缩变形，尤其是果叶部分的薄壁结构，冷却水道特意做了局部加密，防止薄壁处过早冷却导致的充型不全。从安装边界来看，整套模架选用标准的1515规格模座，动定模的开模行程预留120mm，足够把草莓铸件从型腔中顶出，顶针位置全部布置在果底平面和果蒂的非外观区域，顶针直径选用4mm，顶出时受力均匀，不会把软质的铸件顶变形。在实际量产场景中，这类模具除了用于工艺摆件的铸造生产，也可以改造成巧克力浇注、手工皂成型的食品级模具，只需要更换型腔的表面镀层材质，调整浇注口的尺寸就能适配不同材质的成型需求。

　　设计时特意把果叶和果身的连接位置做了R0.5mm的圆角过渡，既避免了应力集中导致的模具型腔开裂，也让成型后的铸件在该位置不会出现锋利的边角，符合玩具类产品的安全要求。针对仿生造型容易出现的壁厚不均问题，设计时把整个草莓铸件的壁厚控制在2.5mm±0.2mm，果蒂位置的局部厚壁处做了掏空处理，避免厚大位置出现缩孔缺陷，掏空的内芯结构也能减轻成品重量，降低材料消耗。模具的导向机构除了常规的四个导柱导套，在分型面的曲面贴合位置额外做了两个锥形定位销，保证合模时曲面错位量控制在0.02mm以内，不会因为合模错位造成果身轮廓的错边缺陷。

　　在试模验证阶段，需要重点调整浇注温度和保压时间，因为草莓表面的微结构较多，浇注温度过低会导致微结构充型不全，温度过高则容易在表面出现流痕，保压时间需要根据材质的凝固特性调整，保证表面的籽点凹陷能够完整复刻，同时不会因为保压过大造成开模困难。这类仿生铸造模具的设计思路，核心是在保证外观还原度的前提下，尽可能把所有影响外观的结构要素都隐藏到非可见面，平衡成型工艺性和外观效果，和常规工业铸件优先保证尺寸精度的设计逻辑有明显区别，需要结构设计师同时兼顾曲面造型能力和铸造工艺经验，避免出现造型好看但无法量产的结构问题。
