压铸模具用异形夹持固定夹子结构

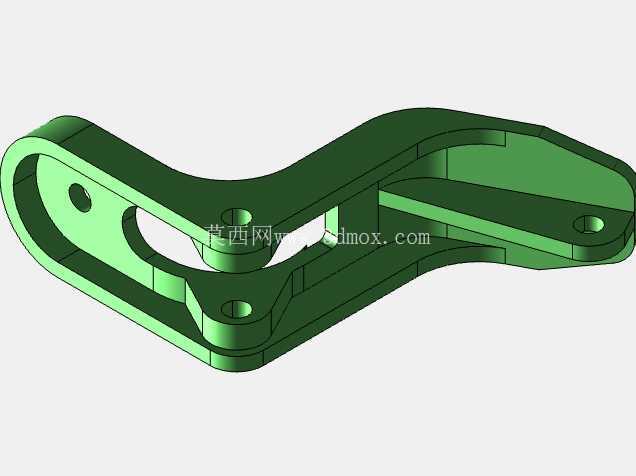

　　在压铸生产的模具工位上，这类异形夹持夹子是配套模具开合、工件定位环节里容易被忽略但直接影响生产节拍的小部件，很多一线做模具维护的工程师都有过因为夹持件刚性不足、安装对位不准导致压铸件飞边超差、取件卡滞的经历，这个夹子的结构设计就是针对这类现场痛点做的优化。先从实际安装场景说，它的三个安装孔位不是等距排布的，靠近弯折弧段的两个孔是主定位孔，孔位做了沉台设计，装配时内六角螺栓的头部可以完全沉入零件本体，不会突出表面干涉模具滑块的滑动行程，最外侧的长圆孔是调节位，现场装配时可以根据模具分型面的实际磨损量做±2mm的位置微调，不用重新扩孔攻丝，这点在老模具技改的时候特别实用，能省不少现场配做的工时。从功能特性上看，这个夹子不是普通的平口夹持结构，主体的弯折弧度是完全匹配压铸模斜导柱侧边的安装空间做的，零件内侧的镂空槽不是为了减重偷料，是给模具上的冷却水管接头留的避让空间——很多新手设计夹持件的时候容易只算夹持力，忽略周边管路、行程开关的安装空间，装上去才发现夹到油管或者碰坏接近开关，这个结构在初始建模阶段就把周边30mm范围内的干涉边界全部扫掠校核过，安装后不会和周边的液压管路、顶针板复位杆产生运动干涉。

　　再看结构强度设计，零件的壁厚是渐变的，弯折受力区的壁厚比平直安装段厚1.5mm，拐角处全部做了R3的圆角过渡，没有直角应力集中点，压铸生产时模具开合的冲击载荷反复作用在这个位置，也不会出现应力断裂的问题，之前用过不少直角结构的夹持件，连续生产两三个月就会在拐角处出现裂纹，掉下来的金属屑如果掉进型腔里直接会导致压铸件报废，这个圆角过渡的设计刚好规避了这个风险。夹持工作面做了0.8mm的浅凹槽，不是光面结构，夹紧时和被固定的模条接触时不会出现滑移，不需要额外加防滑垫片就能保证足够的静摩擦力，夹持力可以满足160吨压铸机工位上的模架固定需求，不会因为设备开合模的振动出现松动。

　　从建模的设计思路来说，这个零件是从模具整体装配关系里自上而下做的关联设计，不是孤立画的单个零件，先确定模具上的安装基准面、被夹持件的轮廓尺寸、周边运动部件的行程包络，再反推夹子的外形轮廓和孔位，所以它的安装边界非常明确：安装面到夹持面的垂直高度是28mm，整体横向长度112mm，安装时不需要额外打磨修配，孔位和模架上的预装螺纹孔完全对正，拿到件直接就能装。很多做非标夹具设计的工程师容易犯的错误是先画零件再凑装配，最后现场要磨掉好大一块才能装进去，这个结构在设计时就把装配公差考虑进去了，安装孔的位置度公差控制在0.1mm以内，即使模架上的螺纹孔有少量位置偏差，长圆孔的调节量也能完全覆盖。

　　另外零件的边缘全部做了C1的倒角，没有锋利的锐边，现场装配的时候不会割破手套，也不会在安装时刮伤模具的配合面，这些细节都是在生产现场踩过很多坑之后总结出来的设计要点，不是坐在办公室里凭空想出来的。在实际生产应用里，这类夹子除了用在压铸模具的滑块定位、抽芯机构固定，还可以用在自动化冲压线的工装板定位、焊接工装的工件夹持工位，只要安装空间的轮廓尺寸匹配，稍微调整孔位就能直接复用，结构的通用性很强。它的夹持力传递路径也做了优化，螺栓锁紧时的压紧力通过加厚的弯折段直接传递到夹持工作面，不会出现零件翘曲导致的夹持虚位，锁紧后夹持面的压力分布均匀，不会把被夹持的模条压出凹痕，后期更换配件的时候也不会因为接触面变形出现装配间隙。
