凹进式波浪同心顶面瓶盖结构设计

　　日常快消品包装领域中，瓶盖作为容器密封的核心部件，其结构设计直接影响灌装产线的适配性、终端用户的使用体验以及密封可靠性，这款带凹进式波浪状同心顶面的瓶盖，正是针对多腔注塑量产、自动化灌装旋合场景开发的结构方案。从实际产线适配角度看，该瓶盖的外轮廓做了连续光滑的无棱角处理，在多腔注塑模具开模顶出环节，能够避免棱角位置与模腔侧壁产生剐蹭拖伤，减少量产过程中的外观不良率，同时光滑外壁在自动旋盖机的搓盖轮接触过程中，不会出现卡滞、跳齿的问题，适配每分钟数百瓶的高速灌装线旋合作业需求。

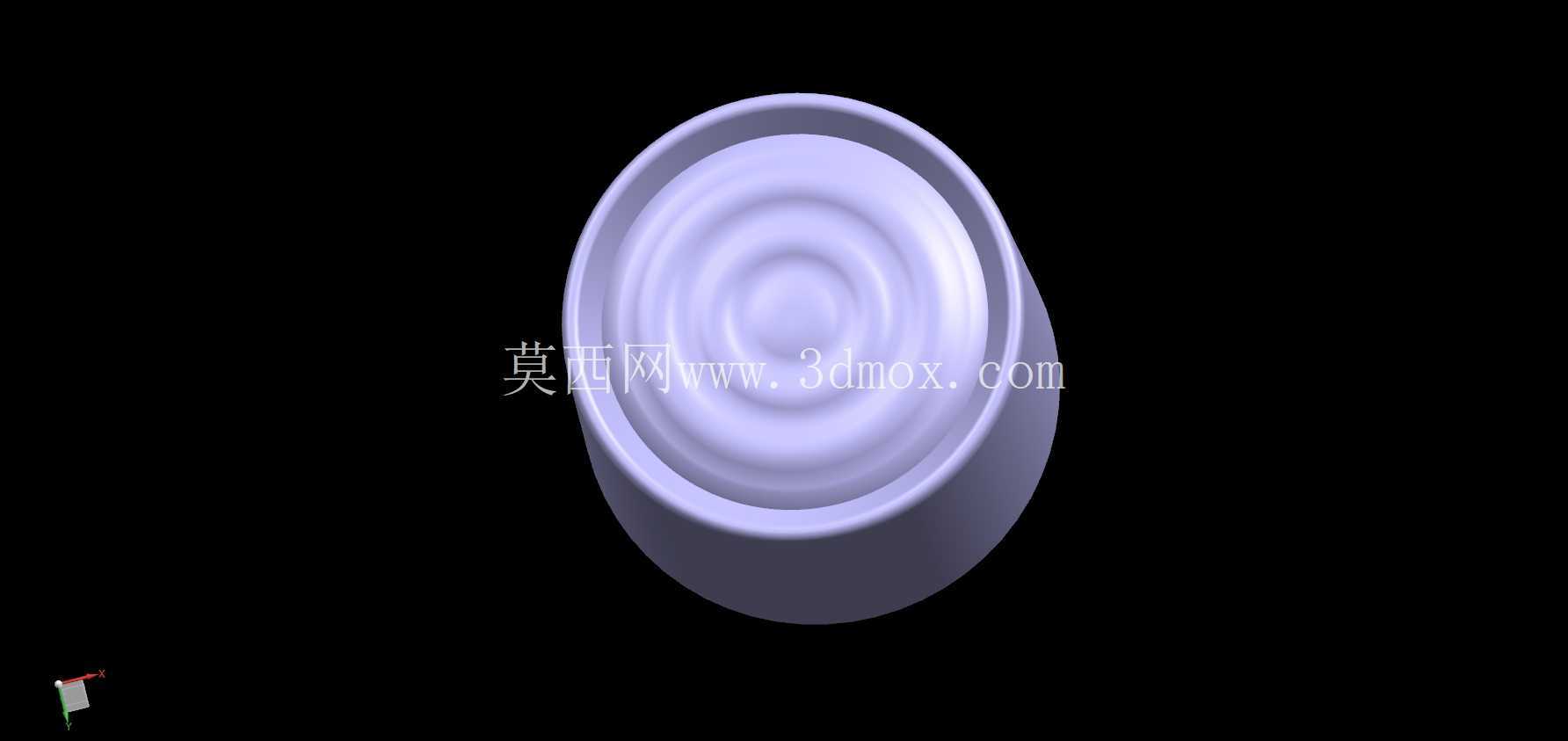

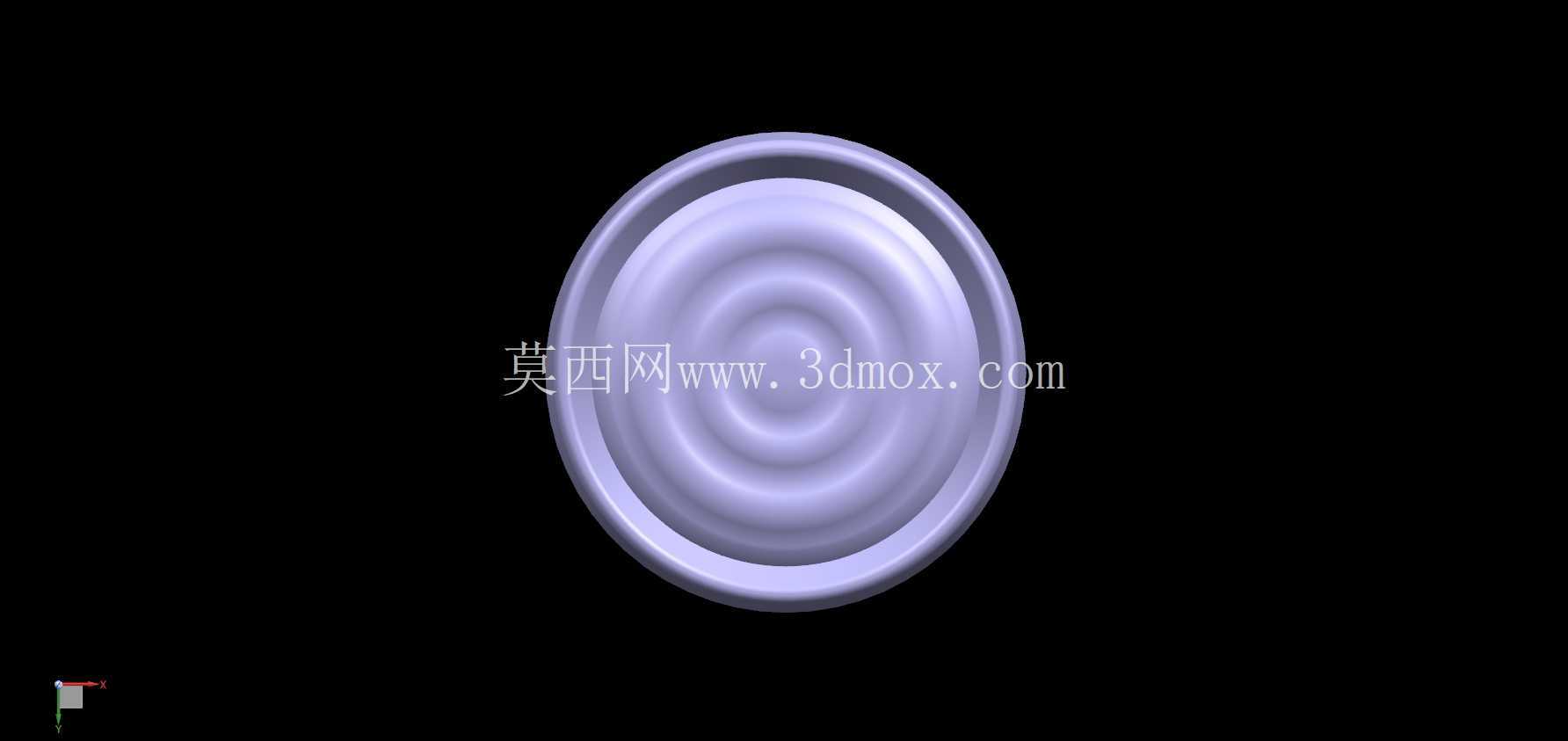

　　顶面的波浪形凹进同心环结构，并非单纯的外观造型设计，从结构力学角度分析，多层同心环的波浪形凸起能够在不增加壁厚的前提下，大幅提升瓶盖顶面的抗局部压力能力，避免仓储堆码过程中上层容器的压力传导至瓶盖顶面导致凹陷变形，同时这种凹凸结构能够提升用户拧动瓶盖时的手指接触摩擦力，即使手部沾有少量水渍或油污，也能稳定施加旋拧扭矩，减少滑手问题。瓶盖内部的核心通道周边，设计了嵌入式圆形周边凹槽，这一结构主要针对注塑成型过程中的模芯冷却需求设计，多腔模具生产时，模芯的冷却均匀性直接影响瓶盖的成型周期和尺寸精度，该凹槽结构能够让冷却水路更贴近密封配合面位置，缩短冷却保压时间，同时让密封位置的收缩率更均匀，保证瓶盖与瓶口配合后的过盈量处于合理区间，既不会因为过盈量太小导致密封泄漏，也不会因为过盈量太大导致旋拧扭矩过高，影响用户开启体验。

　　从安装边界尺寸来看，该瓶盖的外圆尺寸适配常规口径的饮品、日化用品容器瓶口，内部的螺纹配合段预留了足够的密封垫圈安装空间，波浪形顶面的凹陷深度控制在合理范围，不会因为顶面凹陷导致瓶盖整体高度过高，影响灌装线的理盖器适配——理盖器的料道通常对瓶盖的总高和外径公差有严格要求，该结构的尺寸公差设计完全适配现有主流理盖、旋盖设备的参数范围，不需要对现有产线进行额外改造即可直接投产使用。在CNC加工验证环节，这种波浪形同心顶面的曲面曲率连续，没有陡峭的死角，加工刀具路径可以采用等高环绕的走刀方式，能够获得更好的表面光洁度，减少后续抛光工序的工作量，同时曲面的拔模角度经过优化，在模具开模时不会出现粘定模的问题。

　　针对自动化DFM验证环节，该结构的壁厚均匀性控制在合理区间，没有出现壁厚突变的位置，能够有效避免注塑过程中出现缩痕、气泡等成型缺陷，同时嵌入式的同心顶部结构，能够在跌落测试中分散冲击力，避免瓶盖从高处跌落时出现顶面开裂的问题。不同于常规平面瓶盖的设计，该结构的波浪形顶面还具备一定的缓冲能力，在运输过程中如果出现容器之间的碰撞，波浪形的凸起结构能够吸收部分冲击能量，减少瓶盖因为碰撞导致的变形、密封失效问题。从密封性能角度看，瓶盖内部的凹槽结构还可以作为密封胶圈的定位槽，避免胶圈在旋合过程中出现移位、卷边的问题，保证密封压力均匀分布在瓶口端面上，适配含气饮品、日化液体等不同内容物的密封需求，即使在一定的内压作用下，顶面的同心环结构也能提供足够的结构刚度，避免顶面鼓胀变形导致密封失效。
