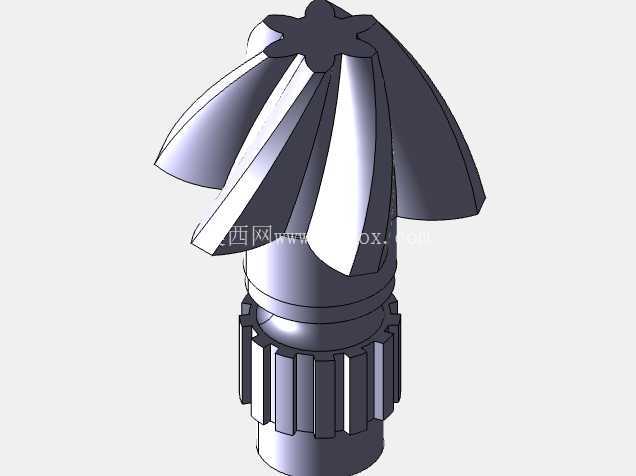

带花键轴段螺旋曲面叶片叶轮转子

　　在流体输送与动力转换类设备的结构设计环节，叶轮转子是直接决定能量转换效率的核心运动部件，这类带螺旋曲面叶片的转子结构，常见于中小型涡轮动力单元、容积式压缩机、离心式泵组以及部分气动工具的动力端，区别于普通直板叶片的叶轮结构，该款转子的叶片采用空间螺旋扭曲构型，在实际运行过程中能够实现流体介质的平滑导向，避免流体在叶片入口处产生冲击涡流，降低流动过程中的能量损耗。从结构细节来看，转子下部集成了外花键连接轴段，花键齿形采用标准渐开线齿廓，这种连接方式相比平键连接能够传递更大的扭矩，同时具备更好的对中精度，在高速旋转工况下可以有效降低轴系的偏心振动，适配每分钟数千转的运行转速要求。

　　叶片部分的型线设计经过流体力学仿真优化，叶片前缘做了圆弧过渡处理，能够减少介质进入叶轮流道时的局部阻力，叶片尾缘的厚度做了渐变收窄处理，避免介质流出时产生尾迹涡旋，相邻叶片之间形成的流道截面沿轴向平滑变化，保证介质在流道内的流速变化均匀，不会出现局部流速突变导致的压力脉动。在实际装配场景中，该转子的安装边界需要匹配对应腔体的内壁尺寸，叶片顶端与腔体内壁之间需要预留0.2-0.5mm的运行间隙，间隙过大会导致介质回流降低效率，间隙过小则会在热胀工况下出现叶片与腔体的刮擦故障；下部花键轴段需要配合对应的花键套进行安装，轴端需要设置轴向定位结构，限制转子运行过程中的轴向窜动量，窜动量通常控制在0.1mm以内，避免叶片与腔体端面发生碰撞。这类转子的应用场景覆盖了多个工业领域，在小型空气压缩机中，该结构作为压缩端的核心转子，能够将电机输入的旋转机械能转化为压缩空气的压力能，相比普通叶轮可以提升10%左右的压缩效率；在离心式冷却液泵中，该转子能够实现冷却液的稳定加压输送，螺旋叶片的抗汽蚀性能优于直板叶片，在入口压力较低的工况下也能稳定运行，减少汽蚀损伤对转子寿命的影响；在小型涡轮动力装置中，该转子可以将高速流体的动能转化为旋转机械能输出，驱动后续的传动部件。

　　设计这类转子结构时，首先需要根据目标工况的流量、压力参数确定叶片的数量、螺旋升角以及流道的截面变化率，叶片数量通常选择7-9片，平衡单叶片载荷与流道过流面积的关系，螺旋升角需要根据介质的流速范围进行匹配，保证介质在流道内的停留时间符合能量转换的要求；其次需要做转子的动平衡校核，由于叶片为空间曲面结构，质量分布的对称性直接影响高速运行的稳定性，建模过程中需要保证每个叶片的型面完全一致，花键轴段与叶轮主体的同轴度公差需要控制在0.02mm以内，减少动平衡校正的去除量；另外还要考虑结构的工艺可行性，叶片的曲面曲率需要适配后续的加工工艺，如果采用五轴铣削加工，需要保证曲面的刀具可达性，避免出现加工死角，如果采用压铸成型工艺，需要在叶片的拔模方向设置合理的拔模斜度，保证成型后工件能够顺利脱模。

　　转子顶部的花型端面结构是为了满足装配过程中的工装夹持需求，在转子做动平衡校正以及压装轴承的工序中，该端面结构可以与专用工装配合，实现转子的周向固定，避免装配过程中转子转动影响装配精度。整体结构的材质选择通常根据输送介质的特性确定，输送普通空气或清水介质时可以采用铝合金压铸成型，兼顾轻量化与结构强度，输送腐蚀性介质时则需要采用不锈钢材质，通过五轴加工完成叶片型面的加工，保证型面精度满足设计要求。在实际选型替换过程中，需要重点核对转子的总长度、花键参数、叶片外径这几个核心安装尺寸，只要这几个参数与原有腔体的安装边界匹配，就可以实现同类型转子的替换，不需要对原有设备的腔体结构做改动，能够降低设备维护的成本与周期。
