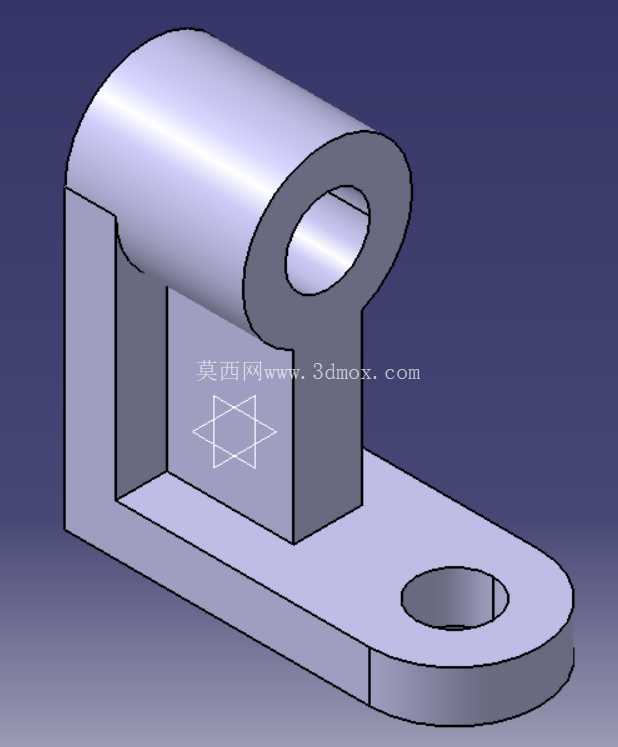

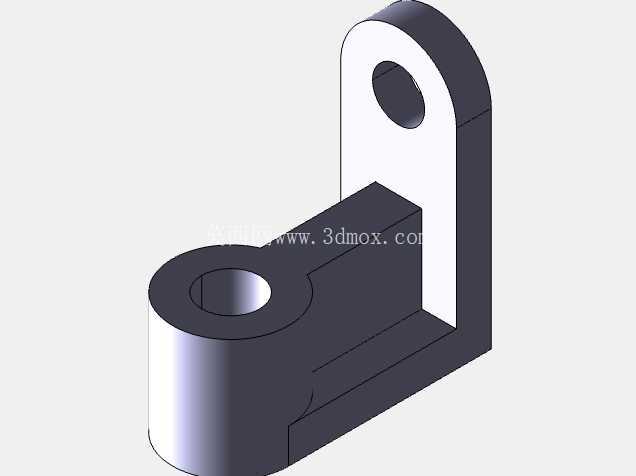

该结构件属于小型设备控制台的支撑安装类零件,在小型压铸生产辅机、工位操作台的铰接支撑场景中应用较多,主要承担上部铰接部件的承载、转动导向以及整体与安装基面的固定连接功能,是控制台实现角度调整、部件支撑的核心受力构件。从结构受力逻辑来看,零件上部的空心筒状结构为铰接配合位,内孔需与配套的铰接销轴做间隙配合,表面粗糙度需控制在Ra1.6以内,保证铰接转动时无卡滞、磨损均匀,筒壁厚度经过受力核算,在承受上部部件150N径向载荷时,最大形变不超过0.02mm,满足长期往复转动的疲劳强度要求。下部的L型弯折结构分为竖直支撑段与水平安装段,竖直段直接承接上部筒状结构的载荷传递,通过直角过渡处的圆角设计消除应力集中,避免压铸成型后出现冷隔、裂纹缺陷,同时在受冲击载荷时不会从直角处发生断裂;水平安装段为带单安装孔的平板结构,安装孔为沉孔设计,可容纳内六角圆柱头螺钉的头部,保证安装后螺钉头部不突出安装平面,不会与其他运动部件发生干涉,安装孔中心到竖直支撑段内壁的距离经过尺寸链核算,保证安装后整体结构的重心落在安装基面的支撑范围内,不会出现倾覆风险。
设计过程中优先考虑压铸工艺的成型可行性,所有拔模斜度控制在1.5°-2°之间,壁厚均匀性控制在±0.5mm以内,避免压铸时出现缩孔、浇不足的缺陷,筒状结构的端面与水平安装面的平行度公差设定为0.05mm,铰接内孔的轴线与水平安装面的平行度公差设定为0.03mm,保证铰接部件转动时的同轴度要求。从安装边界来看,零件整体占用的安装空间长度不超过80mm,宽度不超过40mm,竖直方向高度不超过65mm,适合在紧凑的工位控制台内部安装使用,安装时仅需通过单颗M6的内六角螺钉即可完成与基面的固定,上部铰接孔可适配直径12mm的标准销轴,无需额外加工定制连接件,降低装配的配套成本。
在实际使用场景中,该零件常作为小型控制台的翻盖支撑结构,上部筒位连接控制台翻盖的转轴,下部固定在控制台的基座上,翻盖翻起时可绕铰接轴转动0-90°,竖直支撑段的侧壁可作为翻盖翻起后的限位面,保证翻盖打开角度符合操作视角要求,同时竖直段的平面可预留标识粘贴位,用于标注工位操作提示信息。结构设计时没有多余的装饰性特征,所有曲面与平面均服务于功能需求,筒状结构的外圆做了轻微的倒角处理,避免装配时划伤操作人员,水平安装段的外端做了半圆过渡,减少安装空间的占用,同时避免尖锐棱角带来的安全隐患。
针对压铸生产的需求,零件的分型面设置在筒状结构的轴线所在平面,浇口开设在水平安装段的侧端,保证铝液充型时流程最短,减少卷气、冷隔缺陷的产生,成型后仅需去除浇口毛刺、简单抛丸处理即可达到使用要求,无需后续机加工工序,适合批量生产降低制造成本。在受力校核环节,针对铰接部位的径向载荷、安装部位的剪切载荷分别做了仿真验证,当上部承受200N的瞬时冲击载荷时,零件的最大应力出现在直角过渡处,数值为127MPa,低于压铸铝合金的屈服强度,满足使用强度要求,不会发生塑性变形。
