七缸星形活塞发动机核心传动结构

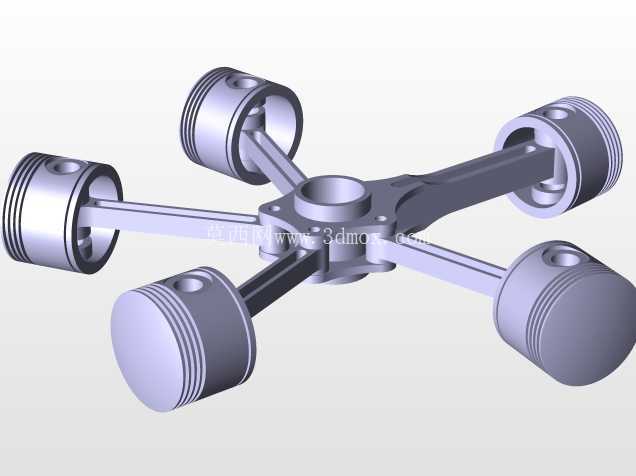

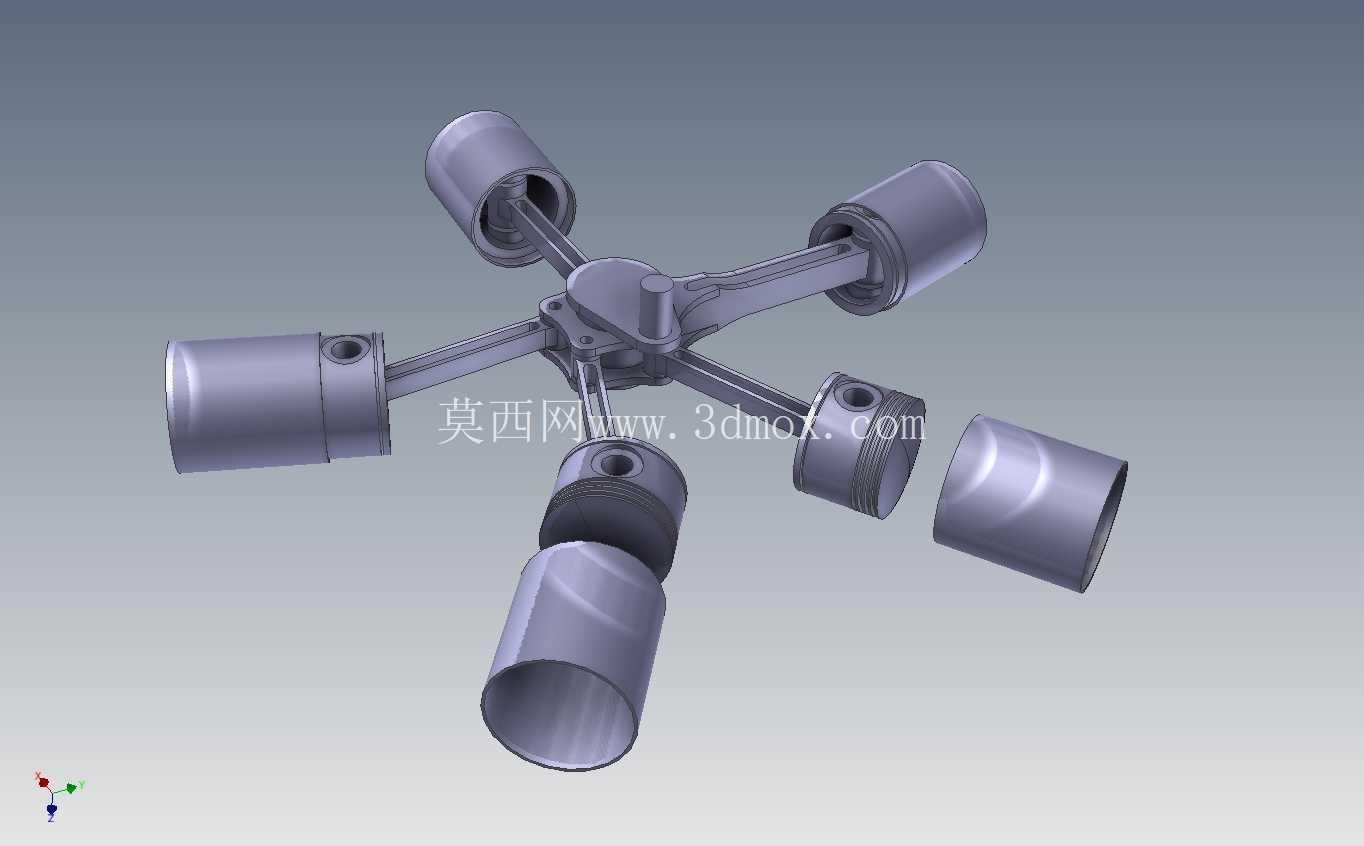

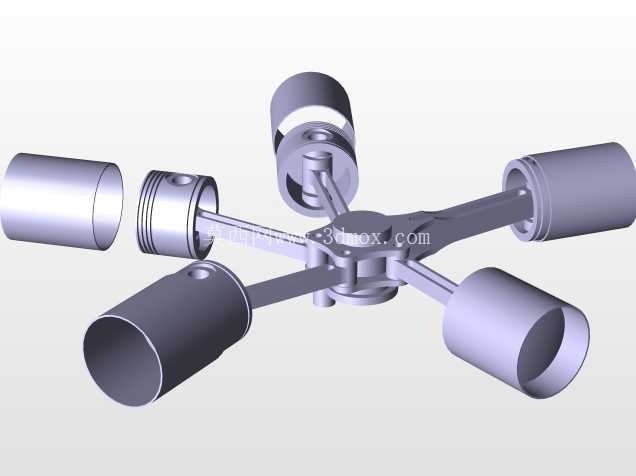

　　在轻型通航飞机、早期螺旋桨战斗机以及部分小型竞速载具的动力系统选型中，星形发动机凭借其紧凑的径向布局、优异的风冷散热效率，始终占据着不可替代的位置，这套三维结构完整还原了七缸星形发动机的核心传动与作动组件，没有冗余的外壳包覆，所有运动配合关系完全外露，方便结构设计人员直接观察动力传递路径。不同于直列或V型发动机沿曲轴轴向排布气缸的方案，这套星形结构的七个气缸以曲轴输出端为中心呈放射状均匀分布，每一个气缸的中心线都交汇于曲轴的旋转中心，这种布局从根源上缩短了整机的轴向长度，对于机头空间局促的螺旋桨载具来说，不需要额外设计过长的传动转接结构，曲轴输出端可以直接对接螺旋桨安装法兰，大幅降低动力传输路径上的损耗。

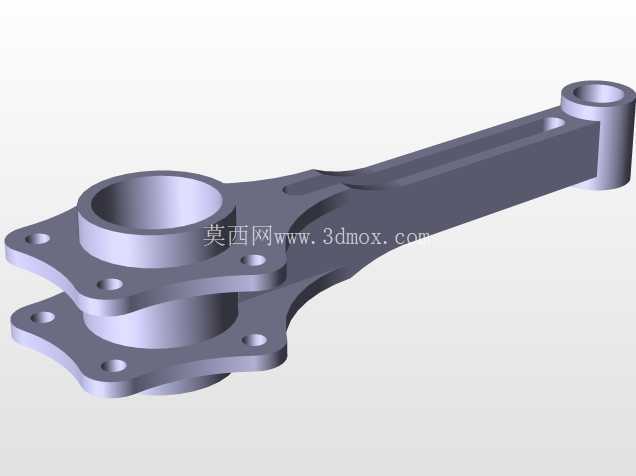

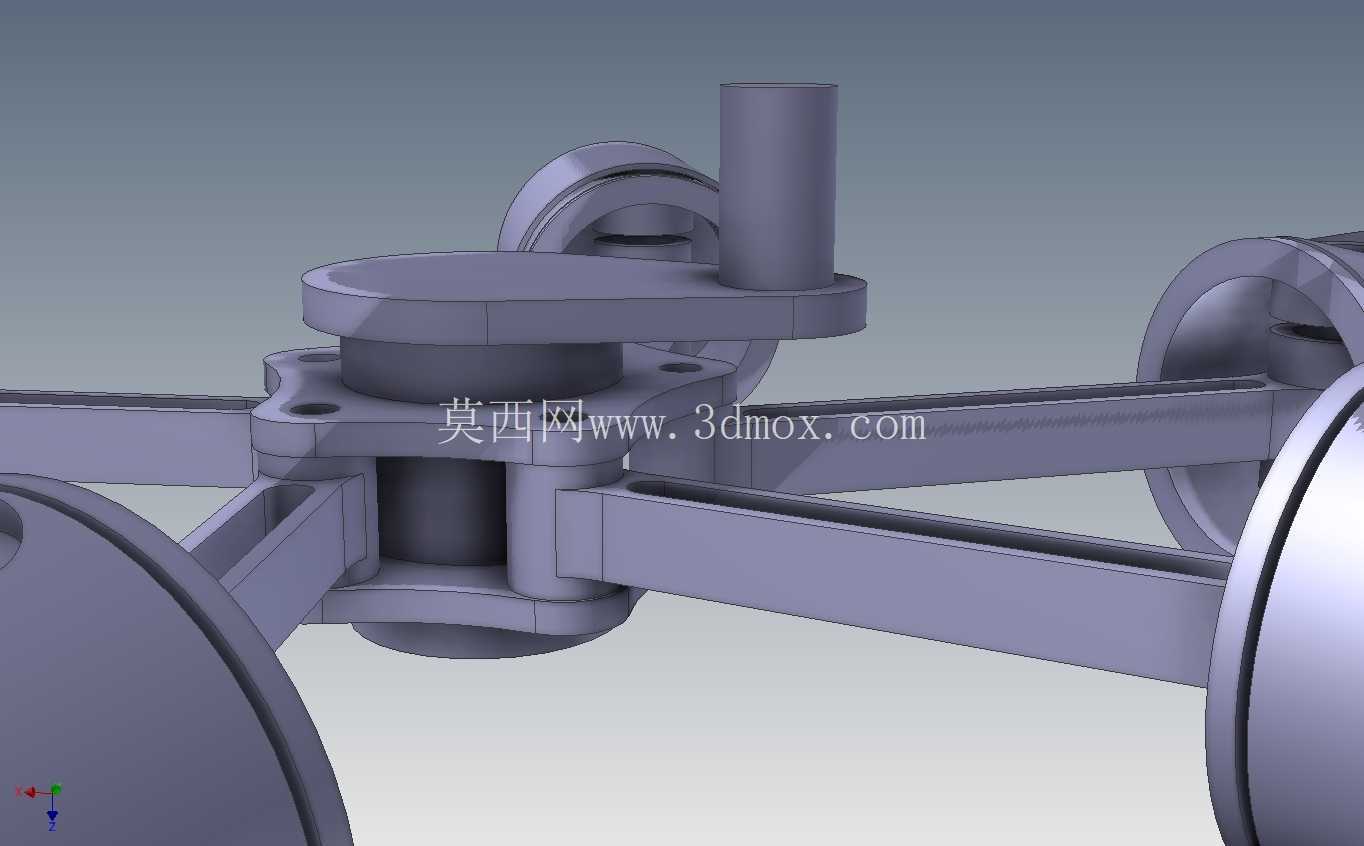

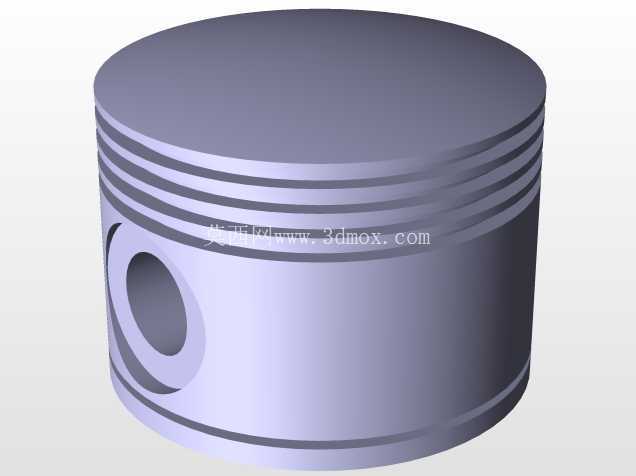

　　从结构细节来看，每个气缸单元都包含独立的缸套、活塞与连杆组件，所有连杆并非各自独立铰接在曲轴曲柄销上，而是采用了主副连杆的铰接设计：其中一根连杆作为主连杆直接固定在曲柄销位置，其余六根副连杆通过铰接销均匀连接在主连杆的大端凸缘上，这种设计既保证了七个活塞的往复运动能够同步转化为曲轴的旋转扭矩，也避免了多连杆独立铰接带来的曲柄销尺寸过大、曲轴转动惯量超标的问题。在实际工况下，这种径向排布的气缸可以让迎面吹来的气流直接扫过每一个缸套的外表面，不需要设计复杂的水冷套、冷却液循环管路与散热系统，结构重量比同功率的直列水冷发动机低30%左右，非常适合对自重敏感的轻型航空场景。

　　设计这套结构时，首先要确定的是气缸的分布夹角，七个气缸均匀分布的情况下相邻气缸中心线夹角约为51.4度，这个角度直接决定了主连杆大端的铰接凸缘位置、每根连杆的长度以及活塞的行程参数，一旦夹角出现偏差，就会导致部分气缸的活塞在上止点位置时无法达到设计压缩比，甚至出现活塞碰撞缸盖的问题。安装边界方面，这套核心结构的最大径向尺寸由最外侧缸套的端面决定，轴向尺寸仅覆盖从曲轴前端安装面到连杆大端后侧的距离，外围预留的空间只需要满足缸套固定、气门机构布置以及散热气流通过即可，不需要为长曲轴预留额外的轴向安装空间。

　　从功能特性来看，星形发动机的作动顺序是沿圆周方向依次点火，相邻气缸的作动间隔均匀，曲轴运转时的扭矩波动比少缸数直列发动机更小，运转平顺性更优，而且因为所有气缸都围绕中心曲轴布置，整机的质心刚好落在曲轴轴线上，不会出现直列发动机因缸体单侧布置带来的质心偏移问题，对于需要精准控制姿态的小型载具来说，能大幅降低飞行控制的配平难度。在结构建模过程中，需要重点关注活塞与缸套的配合间隙、连杆铰接处的转动自由度约束、主连杆大端与曲柄销的同轴度要求，这些配合参数直接决定了发动机运转时的机械效率与磨损速率，如果间隙过小，热机状态下活塞膨胀会出现卡滞；间隙过大则会导致压缩压力不足，动力输出下降。另外，这种径向布局的结构在维护时也有明显优势，不需要拆解整台发动机就能单独更换某一个气缸的活塞或连杆组件，外场维护效率远高于封闭结构的水冷发动机，这也是早期航空领域大量采用星形发动机的核心原因之一。
