四缸发动机排气歧管结构设计

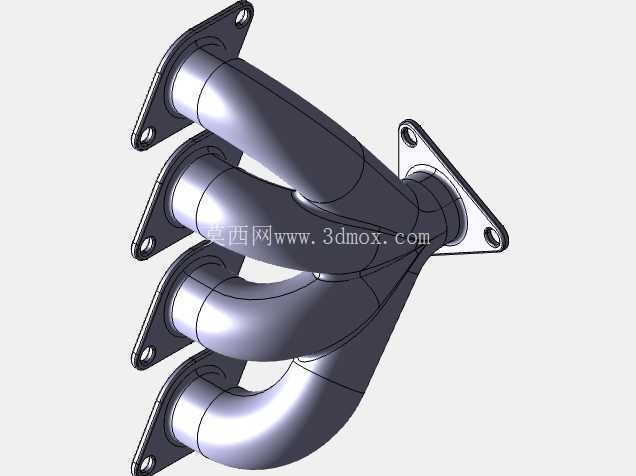

　　在车用内燃机的进排气系统开发中，排气歧管是连接气缸盖排气侧与下游排气后处理装置的核心导流部件，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性。这款四缸机型配套的排气歧管采用四合一汇聚式管路布局，四个进气侧法兰分别对应发动机四个气缸的排气出口，通过逐步收束的弯曲管路将各缸排出的高温废气引导至单一出口端，对接三元催化器或涡轮增压器的进气接口。从实际装车场景来看，这类歧管多用于小排量自然吸气乘用车发动机，安装位置紧贴气缸盖排气侧，周边需要预留足够的热膨胀间隙，避免高温工作状态下管路热变形挤压周边线束、冷却管路与防火墙隔热层。设计阶段首先要匹配发动机的点火顺序与排气相位，四个支管的长度差需要控制在极小范围内，避免各缸排气脉冲相互干扰，减少排气倒流现象，保证每个气缸的排气背压一致，否则会出现个别气缸扫气不充分、残余废气量过高的问题，直接拉低发动机的动力输出与燃油经济性。管路的弯曲半径设计也有明确要求，不能出现过小的弯折角度导致排气通流截面突变，否则会增大排气阻力，同时弯折处的圆角过渡要兼顾铸造工艺的成型性，避免出现壁厚不均、内部砂眼等铸造缺陷。

　　两端的连接法兰采用平面密封结构，进气侧法兰对应每个气缸排气口设置独立的螺栓过孔，孔位精度需要与气缸盖的安装孔位完全匹配，安装时配合金属密封垫片承受高温高压的排气冲击，出口端法兰采用三角布置的螺栓孔，对接下游排气组件时能够保证连接刚度，避免发动机运行过程中的振动导致接口漏气。从安装边界来看，这款歧管的整体轮廓完全避让了发动机缸盖的火花塞安装位、气门室盖固定螺栓以及排气侧的冷却水道接口，装车后不需要额外修改周边部件的位置，四个支管的走向顺着发动机排气侧的布局自然弯曲，既保证了管路长度的一致性，也控制了整体的重量，不会给排气侧悬置带来额外的载荷。

　　实际工作过程中，歧管内部需要承受800℃以上的连续高温，以及排气脉冲带来的交变压力，因此管路的壁厚设计既要满足高温强度要求，也要控制整体热容量，让发动机冷启动时歧管能够快速升温，缩短三元催化器的起燃时间，降低冷启动阶段的污染物排放。在建模过程中，所有管路的内壁面都做了顺滑过渡处理，没有突兀的台阶或棱角，减少排气气流在管内的紊流损失，法兰与管路的连接位置做了加厚的圆角过渡，避免应力集中导致的热疲劳开裂，这也是排气歧管最常见的失效形式——长期处于冷热交变的工作环境下，应力集中位置很容易出现裂纹，导致排气泄漏、噪音增大等问题。

　　另外，歧管的安装支架位置也在建模阶段做了同步考量，预留的支架安装点能够将歧管的部分载荷传递到缸体上，降低法兰连接位置的受力，避免长期振动导致螺栓松动。对于结构设计从业者来说，这类排气歧管的建模重点不在于复杂的曲面造型，而在于对发动机工作原理、排气系统匹配逻辑、安装边界约束以及铸造工艺性的综合把控，每一处管路的曲率、每一个法兰的孔位、每一段壁厚的设定，都需要结合实际的工程需求反复调整，不能只追求外观的流畅而忽略实际的功能要求。比如很多新手建模时容易把支管长度做的参差不齐，或者弯折半径过小，看似造型美观，实际装车后会直接影响发动机的动力表现，甚至出现怠速抖动、高速动力不足的问题。同时还要考虑生产环节的工艺可行性，比如拔模角度的设置、壁厚的均匀性，避免出现铸造时无法脱模、局部缩松等问题，否则设计出来的模型只能作为展示使用，无法投入实际生产。
