双法兰Y型三通管路连接结构设计

这类带双法兰的Y型三通结构，在工业流体输送管路系统里的应用场景非常广泛，不管是化工介质输送管网、市政给排水支路、暖通空调循环管路，还是小型液压动力站的分支油路，都能见到这类结构的身影。它的核心作用是在管路需要做流体分流或者合流的节点，完成两个不同方向管路的连通对接，相比直角三通，Y型的流道过渡更平缓，流体在经过节点时的局部阻力损失更小，不容易在转角位置形成介质淤积，对于输送含有少量固体颗粒的流体、或者对压降敏感的循环管路来说，这种结构的适配性要优于常规直角三通。

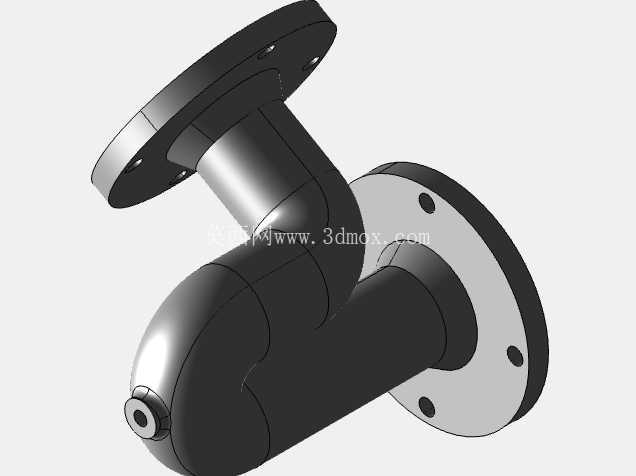

从功能特性上看，这个结构的两个连接端都采用了标准法兰盘设计，法兰盘上均匀分布的螺栓孔，能够匹配对应通径的管路法兰，安装时通过螺栓紧固配合密封垫片，就能实现可靠的管路密封，承压能力比螺纹连接的三通更高，也更方便后期的管路拆装维护。第三个接口采用了外螺纹加端接的结构，可以用来接压力表、温度传感器这类检测元件，也可以作为支路引流接口接小通径的支管，或者在管路检修时作为放空、排污的接口使用，不用额外在管路上开孔焊接，减少了现场施工的工作量，也降低了管路焊接带来的泄漏风险。

设计这类结构的时候，首先要考虑的是流道的顺滑过渡，三个接口的交汇处不能出现尖锐的直角转角，不然不仅会增大流体阻力，还会在长期带压运行的过程中，因为介质的冲刷导致转角位置出现壁厚减薄，影响结构的使用寿命。建模的时候要先确定三个接口的通径尺寸，两个法兰端的通径保持一致，侧接端的通径根据实际使用需求确定，然后做流道的扫掠路径，Y型的分岔角度一般控制在45度到60度之间，角度太小会导致分岔位置的壁厚不均匀，角度太大又会失去Y型结构低阻力的优势。法兰盘的尺寸要严格匹配对应压力等级的法兰标准，螺栓孔的分布圆直径、孔的数量和孔径都要和标准件保持一致，不然现场安装的时候会出现螺栓对不上孔的问题。

外形尺寸方面，这类三通的安装边界主要由两个法兰的端面距离、法兰盘的外径决定，两个法兰端的轴线夹角是安装时最需要关注的参数，要提前核算管路铺设的空间，避免安装后和周边的管路、设备支架出现干涉。法兰盘背面和主体管路连接的位置要做圆角过渡，不能直接直角相接，不然这个位置会出现严重的应力集中，管路带压运行或者受到外力震动的时候，很容易在转角位置出现开裂。侧接端的螺纹长度要符合管螺纹的标准要求，螺纹收尾的位置要留出足够的密封面长度，方便安装的时候缠绕生料带或者加装密封垫圈。主体部分的壁厚要根据管路的设计压力、输送介质的腐蚀性来确定，壁厚太薄无法满足承压要求，壁厚太厚又会增加整体的重量，也会造成材料的浪费。

实际建模过程中，还要注意各个连接位置的拔模斜度？不对，这类零件如果是铸造生产的话，确实要在非加工面留出合适的拔模角度，法兰盘的密封面、螺栓孔、侧接端的螺纹位置都要预留加工余量，铸造毛坯的尺寸要比最终成品尺寸略大，方便后期机加工达到精度要求。流道的内表面如果是用于输送洁净介质的场景，还要做表面粗糙度的要求，减少介质流动的阻力，也避免杂质挂壁残留。另外，两个法兰端的端面要保证和各自的轴线垂直，不然安装紧固的时候会出现密封面贴合不严的问题，导致管路运行时出现泄漏。侧接端的螺纹轴线要和对应接口的法兰端面保持平行或者垂直？不对，这个结构的侧接端是在Y型结构的端部，轴线和两个法兰端的轴线在同一个平面上，要保证三个接口的轴线共面，不然安装的时候会出现管路别劲的情况，长期运行会产生额外的装配应力，影响管路的密封性能和结构强度。

在做结构校验的时候，还要重点关注分岔位置的壁厚，这个位置是整个零件应力最高的区域，因为流体在这个位置分流或者合流，会对管壁产生持续的冲击，同时法兰连接时的螺栓预紧力也会在这个位置产生附加应力，所以设计的时候这个位置的壁厚要比直管段略厚，也可以在分岔位置的外侧做加强筋结构？不过这个模型的外观是做了圆滑的弧面过渡，相当于通过大圆角的结构来分散应力，相比加加强筋的设计，这种圆滑过渡的结构流道外侧没有凸起，不容易积灰，也更方便做外表面的防腐处理。对于用于腐蚀性介质输送的场景，还要根据介质的特性选择对应的材质，比如普通给排水场景用铸铁或者碳钢就可以，化工腐蚀性介质就要用不锈钢或者衬塑的结构，不同材质的收缩率不一样，建模的时候如果是做铸造模具的话，还要把材质的收缩率考虑进去，保证成品的尺寸符合设计要求。
