带侧装凸台的法兰式轴座连接构件

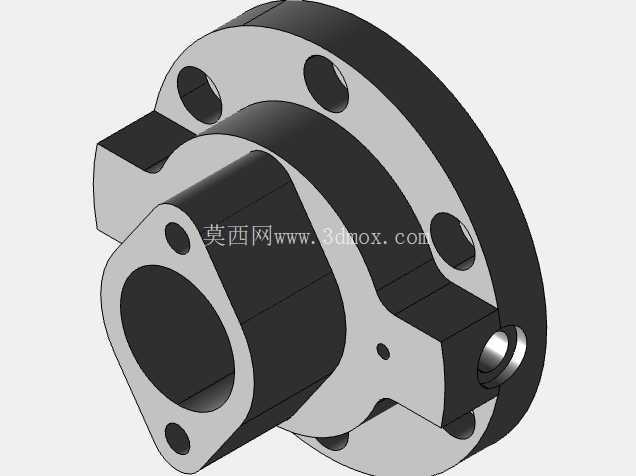

　　这类带侧装凸台的法兰式轴座构件，在流体管路配套、动力传输轴系支撑、工装夹具定位模块里都有高频应用，日常做产线改造、非标设备搭建设计时，经常会碰到需要同时满足轴端定位、侧向油路/气路接口预留、法兰端面密封的安装需求，这个构件的结构刚好适配这类复合安装场景。从实际使用场景来看，它的主体筒腔是用来穿装传动轴或者输送管路的，内壁的加工精度直接决定了轴系转动的同轴度，或是管路对接的密封可靠性，设计时筒腔的内径公差一般会选H7级，和配合的轴类或管类零件保持间隙配合或者过渡配合，避免运行过程中出现卡滞、泄漏的问题。法兰盘上均匀分布的多个通孔，是用来穿装连接螺栓的，这些孔的位置度公差需要严格控制，不然现场安装时会出现螺栓无法对位、法兰面贴合不严的问题，通常孔位的位置度公差会控制在0.1mm以内，螺栓孔的孔径会比配套螺栓大1-2mm，给安装预留一定的调整余量。侧面突出的两个方形凸台，是用来安装侧向的定位销、油嘴或者传感器的，其中一个凸台上预留的小螺纹孔，就是用来固定油嘴实现定期润滑，或是安装接近开关检测轴端转动位置的，凸台的端面需要和主体筒腔的轴线保持平行，保证安装的配件不会出现偏斜。

　　设计这个构件的时候，首先要确定主体筒腔的通径，这个尺寸是根据需要穿过的轴径或者管路通径来定的，比如穿装20mm的传动轴，筒腔内径就要做到20H7，壁厚根据承受的载荷来选，一般静态支撑场景壁厚选5-8mm就足够，如果是有振动的动力传输场景，壁厚要加到10mm以上，避免长期受载出现开裂。法兰盘的外径要比筒腔外径大出足够的尺寸，保证螺栓孔的中心距在合理范围，比如用M6的连接螺栓，螺栓孔中心到筒腔外壁的距离至少要留8mm，不然螺栓拧紧的时候扳手没有操作空间，法兰盘的厚度也要根据螺栓的预紧力来算，M6螺栓对应的法兰厚度一般不小于8mm，防止拧紧时法兰出现变形。

　　侧面凸台的位置不能随便设置，要避开法兰盘上的螺栓孔位置，同时要考虑现场安装时的操作空间，比如油嘴的位置要方便日常注油操作，不能被周边的其他设备部件挡住，凸台和主体筒腔的连接处要做圆角过渡，避免应力集中，圆角半径一般取2-3mm，根据构件整体尺寸调整。安装边界方面，这个构件的轴向安装尺寸是从法兰端面到筒腔前端面的距离，设计时要算好配合轴的插入深度，保证轴端不会顶到筒腔底部，同时法兰面和安装基座贴合时，筒腔前端不会和基座上的其他部件发生干涉；径向的安装边界要算上侧面凸台的突出尺寸，不能只算法兰盘的外径，不然安装时凸台会和周边结构碰撞。

　　实际建模的时候，要先做主体的回转特征，把筒腔和法兰盘的基础轮廓做出来，再拉伸侧面的凸台结构，之后切除各个安装孔、螺纹孔，最后给所有的锐边做倒角或者圆角处理，安装端面的倒角一般做C1，方便装配时导向，非安装面的锐边倒R0.5的圆角，避免划伤人手。这类构件一般用45号钢或者铝合金加工，载荷大的场景选45号钢做调质处理，表面做发黑防锈，载荷轻、需要减重的场景选6061铝合金做阳极氧化，加工时要先车削加工主体的回转面和法兰端面，再用加工中心铣侧面的凸台、钻各个安装孔，保证各个形位公差符合设计要求。在液压站的管路连接场景里，这个构件可以作为管路的过渡连接座，筒腔走液压油，侧面凸台安装压力传感器检测管路压力，法兰盘和阀块端面贴合密封；在小型输送设备的轴端支撑场景里，筒腔穿装输送辊的轴端，法兰盘固定在设备机架上，侧面凸台安装油杯定期给轴套加注润滑脂，能有效延长支撑结构的使用寿命。
