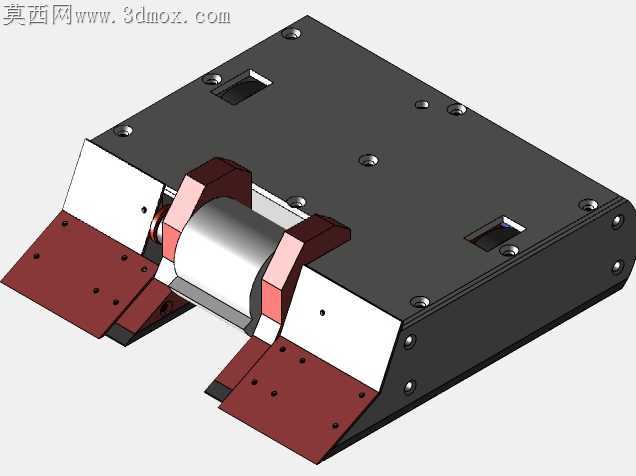

马蒂尔达v1战斗机器人结构设计

小型地面战斗机器人的装配公差控制一直是手板落地阶段最容易被忽略的痛点，很多爱好者设计的同类结构，往往在三维环境里看着严丝合缝，实际打样组装时要么出现轴孔卡滞，要么外壳拼接留缝，甚至电子元件安装位和结构件出现硬干涉，连基础的走线空间都没预留。这款马蒂尔达v1战斗机器人的结构设计，在装配逻辑上做了很多贴合手板加工的细节调整，没有追求炫技式的复杂曲面，反而把更多精力放在了不同部件的装配容错空间预留上。行走机构的轮组连接位没有采用过盈配合的硬连接设计，而是给轴件预留了0.15mm的间隙公差，搭配3D打印时常用的PLA材质收缩率做了尺寸补偿，哪怕是桌面级FDM打印机打出的零件，也不用反复打磨轴孔就能顺利装配。机身外壳的拼接处做了隐藏式的卡扣结构，没有外露的螺丝孔位，卡扣的插拔力度经过反复调试，既不会因为日常移动出现松脱，也不会因为卡扣过紧导致拆装时掰断薄壁结构。机身内部的电子元件安装位没有做完全封死的槽位，而是留了可调整的余量空间，不管是更换不同尺寸的控制板，还是调整电池的摆放位置，都不用额外切割修改结构件，走线槽沿着机身内部的加强筋排布，既不会让线材外露影响外观，也避免了活动部件剐蹭线材造成短路隐患。上部的武器搭载平台采用了快拆式的接口设计，不用拧动螺丝就能更换不同的功能模块，接口处的定位凸台做了圆角导向处理，盲装也能快速对准卡位，不会因为对位偏差刮花接触面。泡沫塑料手板验证阶段的结构反馈也被融入到了三维设计里，机身底部的离地间隙做了适当抬高，越过小尺寸障碍物时不会剐蹭底盘，边角位置全部做了R2以上的圆角处理，既避免了3D打印时的尖角翘边问题，也能减少碰撞时的应力集中，不会因为轻微摔落就出现边角崩裂。很多同类机器人设计会为了视觉效果把外壳做的极薄，实际打印后稍微受力就变形，这款结构的外壳壁厚统一设置为2mm，关键受力的卡扣和连接位加厚到3mm，同时在内部加了十字形的加强筋，不用额外增加太多重量就能大幅提升结构强度，拿在手里不会有单薄的晃动感。渲染阶段的材质搭配也贴合实际加工的材质选择，外壳的哑光磨砂质感对应PLA打印后的表面效果，金属连接件的金属质感没有做过度夸张的镜面反射，更贴近实际铝合金零件的哑光金属观感，不会出现渲染图和实物落差过大的问题。整个结构没有冗余的装饰性零件，每一处凸起和凹槽都有对应的装配或功能作用，哪怕是新手按照结构拆分打印，也能顺着装配逻辑顺利拼合完成，不用反复对照图纸找零件位置，不管是做手板验证，还是改装成具备实际行走功能的小型机器人，都能省去大量调整修改的时间。
