参数化可调式环形正齿轮传动构件

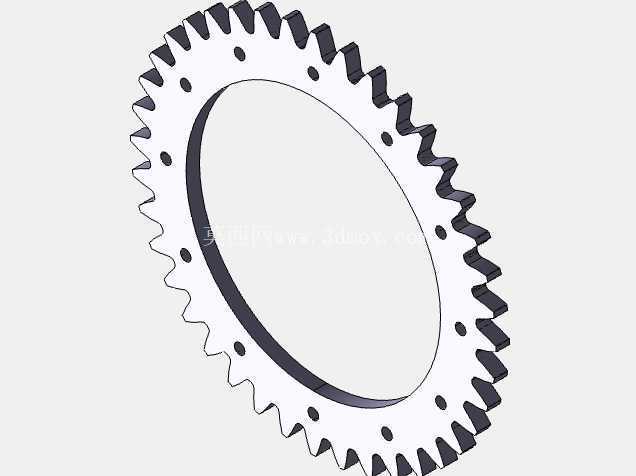

在各类需要定比传动的机械结构里，这类环形正齿轮的应用场景覆盖极广，从轻载的自动化输送线分度机构，到中型载荷的压铸模具开模联动结构，再到通用机床的进给传动单元，都能见到这类构件的身影。和普通实心轴装正齿轮不同，这款环形结构的正齿轮采用内圈安装孔位均布的设计，不需要额外加工长轴配合面，直接通过螺栓穿过内圈的定位孔，就能将齿轮固定在回转工作台的外圈、回转架的端面或者大直径的传动毂体上，大幅缩减了传动组件的轴向安装空间，尤其适合安装边界轴向尺寸受限、需要大直径齿圈实现低转速大扭矩传递的工况。

从实际使用的功能特性来看，这款正齿轮采用渐开线齿形设计，齿部经过参数化公式约束，建模时可以直接通过修改齿数、分度圆直径、齿顶高系数、顶隙系数这些核心参数，快速生成不同规格的齿圈模型，不需要每次重新绘制齿廓曲线，能大幅提升同系列传动结构的设计效率。齿圈本体上均匀分布的安装孔，孔位和齿根位置保持了足够的壁厚距离，避免螺栓安装时的应力集中传递到齿根部位，降低长期交变载荷下齿根断裂的风险；齿圈的幅板部分采用等厚设计，在保证整体结构刚性的前提下，尽可能减少了不必要的材料去除，既控制了构件自身重量，也降低了回转过程中的转动惯量，让传动启停过程更平稳，减少冲击载荷对啮合齿面的磨损。

设计这类齿轮的时候，首先要明确安装边界的约束条件：如果是配套压铸模具的抽芯联动结构，需要先核对模架上的安装止口尺寸，确保齿圈的内孔直径和止口小间隙配合，安装孔的孔距和模架上的螺纹孔位置完全对应，避免装配时出现错位；齿顶圆的外轮廓尺寸要和模架周边的模板、导柱等构件保留足够的安全间隙，防止齿轮回转时和周边固定构件发生刮碰。齿宽的选择要匹配传递扭矩的大小，在安装空间允许的前提下，适当增加齿宽可以提升单齿的接触强度，降低齿面接触应力，延长齿轮的使用寿命，但齿宽过大会增加齿向载荷分布不均的风险，所以设计时要结合配对齿轮的支撑刚性做平衡调整。

从啮合特性来看，直齿结构的正齿轮不存在轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计更简单，装配调试的难度也更低，非常适合安装空间紧凑、维护便利性要求高的场合。建模过程中，齿廓曲线的生成严格遵循渐开线生成原理，齿根过渡圆角采用标准圆弧过渡，避免尖角造成的应力集中；齿圈端面和安装面的垂直度、齿圈的径向圆跳动公差，都要结合实际传动精度要求设定，对于需要精准分度的场合，还要严格控制齿距累积偏差，保证每个齿的啮合位置精度，避免分度时出现角度误差。

在实际选型适配的时候，还要考虑工况的载荷特性：如果是间歇运转的传动机构，齿面的接触疲劳强度是核心校核指标，要确保齿面硬度满足接触应力要求；如果是频繁正反转的传动场景，还要重点校核齿根的弯曲疲劳强度，避免反复冲击造成断齿。这款参数化的齿轮模型，在建模阶段就把所有设计变量做了关联，调整参数时齿形、安装孔位、幅板尺寸都会同步更新，不需要逐个特征修改，能让结构工程师在方案设计阶段快速迭代不同参数的齿轮方案，匹配不同的安装空间和传动比要求，减少重复建模的工作量，把更多精力放在传动系统的刚性校核和装配干涉检查上。
