带运动学设置的正齿轮系装配结构

项目分类:齿轮 发布时间:2026-06-29 ID:1192154
  • 带运动学设置的正齿轮系装配结构
  • 带运动学设置的正齿轮系装配结构
  • 带运动学设置的正齿轮系装配结构
  • 带运动学设置的正齿轮系装配结构
  • 带运动学设置的正齿轮系装配结构

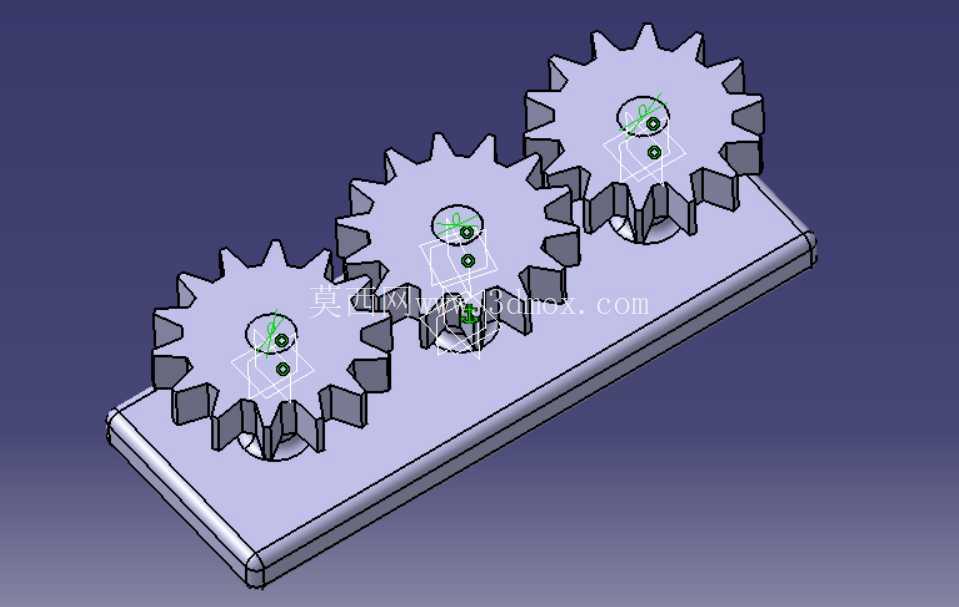

这套正齿轮系装配结构,核心面向机械原理教学演示、小型传动机构原型验证场景搭建使用,日常在高校机械专业的传动原理实验台、轻工设备的小型动力传递单元、入门级机械结构实训教具中都能见到同类型的设计逻辑。整个轮系采用三个模数、压力角完全一致的直齿圆柱齿轮依次啮合排布,所有齿轮通过底部的定位轴固定在一体化铣削成型的安装底座上,没有额外的复杂支撑结构,完全靠底座上的轴孔配合实现齿轮的径向与轴向定位,安装时只需要保证各轴孔的中心距偏差控制在IT7级精度范围内,就能避免齿轮啮合出现卡滞、侧隙过大的问题。

从实际功能来看,这套结构最核心的作用是直观演示定轴轮系的旋转方向传递规律、转速比分配逻辑,输入端的主动轮转动时,动力会通过中间的惰轮传递到末端从动轮,相邻啮合齿轮的旋转方向完全相反,三个齿轮依次排布的结构可以让观察者清晰看到每一级啮合点的受力方向、齿面接触状态,相比两齿轮直接啮合的结构,增加中间轮的设计既可以调整输出端的旋转方向,也能在不改变总传动比的前提下拓展动力传递的距离,适配不同安装空间下的动力传输需求。

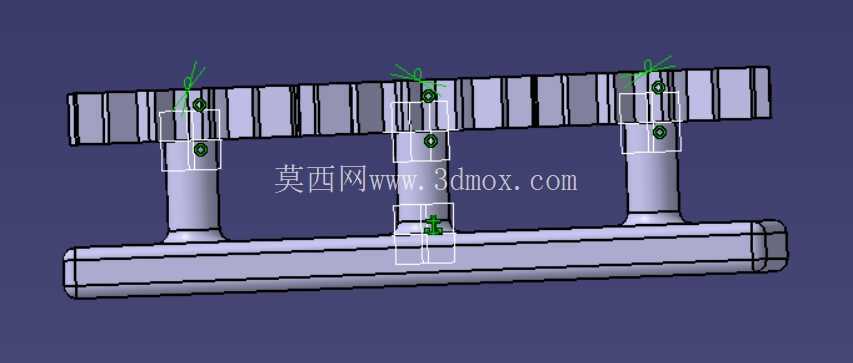

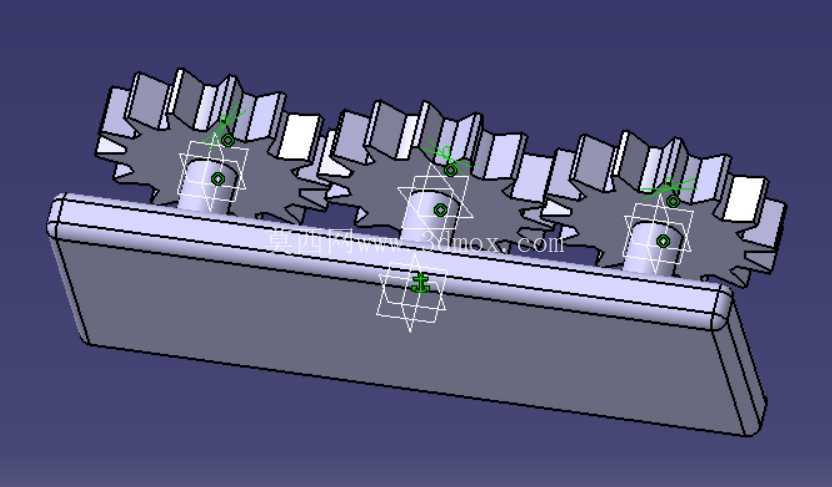

设计过程中首先确定的是齿轮的基本参数,统一选用标准模数的直齿齿形,齿顶高系数、顶隙系数都采用国标通用值,不需要做特殊的齿形修形,目的是降低加工与建模的难度,适配入门级学习者的认知水平。齿轮中心距的计算严格按照分度圆相切的原则推导,三个齿轮的中心连线呈直线排布,底座上的安装轴孔位置度公差控制在0.02mm以内,保证齿轮装配后啮合侧隙处于合理区间,既不会因为侧隙过小出现转动卡滞,也不会因为侧隙过大导致传动过程中出现明显的回差。底座的外形做了圆角过渡处理,边缘没有尖锐棱角,既避免实训操作时划伤人员,也能提升整体结构的美观度,底座上的轴孔深度统一设计为齿轮轮毂长度的1.2倍,保证齿轮安装后不会出现轴向窜动,不需要额外加装轴向固定挡圈就能满足低速演示场景下的使用需求。

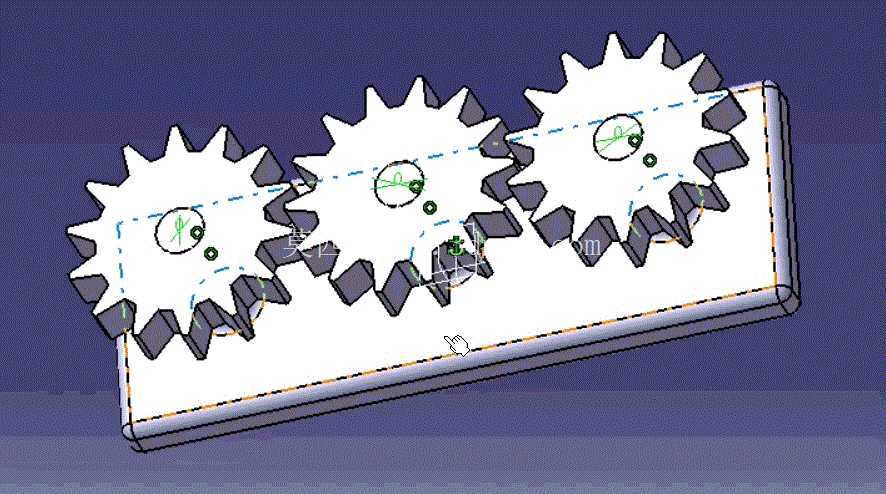

运动学设置层面,每个齿轮与对应安装轴之间添加旋转副约束,相邻啮合齿轮之间添加齿轮耦合约束,按照齿数比设置对应的传动比参数,仿真运行时可以直观呈现不同输入转速下各级齿轮的转动状态,能够直接测量每个齿轮的实时转速、旋转方向,还能模拟齿面接触点的运动轨迹,帮助学习者快速理解定轴轮系的传动特性。整个结构的安装边界非常清晰,底座底部为完全平面,可以直接通过螺栓固定在实验台架或者设备安装面上,不需要额外设计适配的安装支架,输入端可以直接连接小型手摇柄或者微型电机输出轴,输出端可以对接负载组件,快速搭建完整的传动演示回路。

在实际工程应用中,这类简化的正齿轮系结构常作为小型输送设备、轻工包装机械的辅助传动单元,用来在短距离内传递动力并调整输出转向,因为直齿圆柱齿轮加工难度低、装配维护方便,在低速、轻载的传动场景下具备很高的性价比。设计时特意简化了不必要的附属结构,没有添加轴承、密封件等复杂组件,目的是突出齿轮啮合传动的核心原理,让使用者能够快速聚焦轮系本身的运动逻辑,不会被其他附属结构分散注意力,不管是用于三维建模练习、运动仿真学习,还是作为原理样机的核心传动结构,都能很好地满足使用需求。装配过程中只需要依次将齿轮套入对应定位轴,确认各齿轮啮合顺畅无卡滞,再将底座固定即可完成组装,后期维护时只需要定期在齿面添加少量润滑脂,就能保证长期运行的稳定性,不需要复杂的维护操作。
