压铸模用异形箱体连接结构

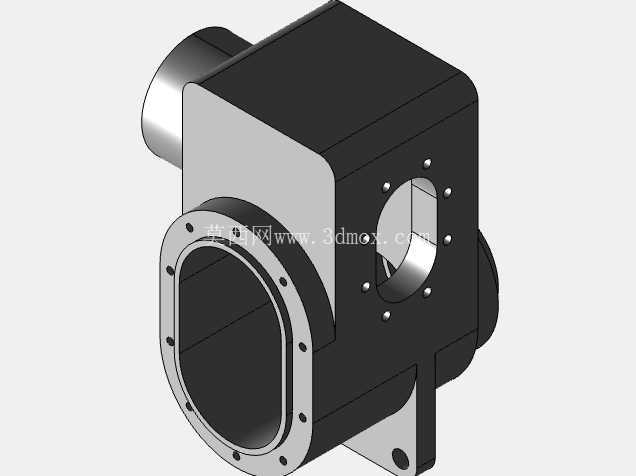

该异形箱体构件主要应用于压铸模具的配套辅助机构中，作为模架侧部的流体通路与传动部件安装基座使用，在高温压铸生产工况下承担介质导流、部件承载、位置校准的多重作用。从实际使用场景来看，这类箱体通常安装在压铸模定模侧的外缘位置，一侧的圆柱形伸出端对接模温机的导热油管路，为模具型腔区域提供恒定的温度传导通路，避免压铸过程中铝合金液充型时因局部温差过大产生冷隔、缩孔等铸件缺陷；正面的大尺寸腰型法兰开口则用于安装传动导向轴套，连接模具的抽芯滑块机构，为抽芯动作提供稳定的支撑基准，侧面带螺栓孔的圆形开孔用于安装行程检测元件的固定座，实时反馈抽芯机构的到位状态，保障压铸生产的动作逻辑可靠性。

从结构设计思路来看，整个箱体采用一体化压铸毛坯后二次机加工的成型方案，主体壁厚设计为6mm，既保证了高温工况下的结构刚性，避免长期受模温波动产生形变，又控制了构件整体重量，减少模具整体的负载。主体腔体内部设计有十字形加强筋，筋板厚度3mm，连接腔体的四个内壁，在不额外增加壁厚的前提下提升了腔体的抗形变能力，即使在160℃的持续导热油通流工况下，法兰安装面的平面度也能长期控制在0.02mm以内，满足轴套安装的精度要求。侧面的圆形开孔周围均匀布置6个M5内螺纹孔，螺纹孔深度设计为10mm，足够承受检测元件安装座的锁紧力，同时不会打穿腔体内部造成导热油泄漏；正面腰型法兰上的安装孔采用腰型孔与圆孔间隔布置的方式，既可以在安装轴套时进行小范围的位置微调，补偿加工累积误差，又能在锁紧后提供足够的防剪切力，避免抽芯动作的往复冲击力造成螺栓松动。

从安装边界尺寸来看，该箱体主体的方形轮廓尺寸为128mm×112mm×96mm，侧部伸出的圆柱形接口外径为48mm，伸出长度为35mm，接口端部设计有2mm深的密封槽，用于安装O型密封圈，保障管路连接的密封性；正面腰型法兰的外轮廓尺寸为92mm×76mm，法兰面突出主体表面8mm，安装后轴套的定位台阶可以完全贴合法兰面，避免出现安装间隙。底部设计有两个带通孔的安装支脚，支脚厚度为8mm，通孔直径为8.5mm，适配M8的内六角安装螺栓，两个支脚的中心距为96mm，与模架上的标准安装孔位完全匹配，安装时不需要额外在模架上打孔，直接利用现有孔位即可完成固定，大幅降低模具装配的工作量。

在细节设计上，箱体所有的棱边都做了R2的圆角过渡，避免压铸成型时出现应力集中导致的毛坯开裂，同时也减少安装过程中尖锐棱边对操作人员的划伤风险；腔体内部的流道拐角处做了R5的圆弧过渡，减少导热油在腔体内部的流动阻力，提升模温传导的效率，避免流道死角处出现积碳堵塞的问题。所有的机加工面都设计了1mm的加工余量，在毛坯压铸完成后，一次装夹即可完成法兰面、安装支脚面、侧部接口端面的精加工，保证各个安装面之间的位置度公差控制在0.03mm以内，避免因加工基准不统一造成的安装错位问题。这类箱体结构在中小型铝合金压铸模具中应用十分广泛，不同规格的模具只需要调整对应接口的尺寸与安装孔位，即可适配不同的抽芯行程与模温管路参数，具备很强的结构通用性。
