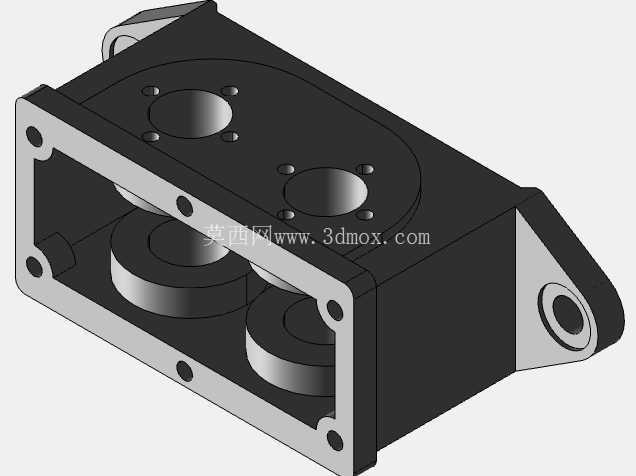

这款箱体结构主要应用于中小功率平行轴齿轮传动场景,常见于小型输送设备的动力端、轻工机械的传动单元、自动化生产线的分动模块中,作为齿轮传动副的承载与防护基体,承担着容纳齿轮轴系、隔绝外界粉尘切削液侵入、保证轴系啮合位置精度、连接固定动力输入与输出端的核心作用。从结构设计逻辑来看,整体采用开放式腔体加侧装端盖的布局,腔体内部预留了两个平行轴系的安装空间,对应两个大直径齿轮的容纳位,腔体内壁做了适配齿轮外径的圆弧避让,既避免齿轮运转时与箱体内壁发生剐蹭,也尽可能压缩了箱体的整体外形尺寸,减少压铸成型时的材料用量。
箱体顶部设置了两个带螺栓孔的圆形凸台,对应两根轴的上端轴承安装位,凸台周围均匀分布4个M规格的螺栓沉孔,用于安装轴承端盖,沉孔深度做了精准控制,保证端盖安装后与凸台表面齐平,不会额外占用上部安装空间。箱体的法兰连接边采用外翻式设计,法兰边上均匀分布多个安装通孔,孔位间距按照标准螺栓间距排布,既可以用于连接侧盖封闭腔体,也可以作为整个传动单元与设备机架的连接固定位,法兰边的厚度经过受力校核,能够承受齿轮啮合时产生的径向力与轴向力,不会在长期交变载荷下出现法兰变形导致的轴系偏移。
箱体两侧延伸出带安装孔的三角支撑耳,耳座上的通孔为铰制孔设计,主要用于传动单元的辅助定位,当设备运行存在振动工况时,两个侧耳可以分担法兰边的连接受力,避免连接螺栓出现疲劳断裂。腔体开口端的端面做了0.2mm深度的密封槽预留,安装端盖时可以放置O型密封圈,防止腔体内部的润滑脂泄漏,同时阻挡外界的金属碎屑、水汽进入腔体内部,避免齿轮出现磨粒磨损。从安装边界来看,箱体整体为近似长方体结构,两个支撑耳向外延伸后总宽度比腔体本体宽出30%左右,安装时需要在机架上预留对应耳座的固定位,顶部两个凸台的高度一致,上部预留的安装空间需要满足轴承端盖的安装与拆卸需求,腔体内部的轴系中心距严格按照齿轮啮合参数设计,保证齿轮装配后齿侧间隙符合传动精度要求。
设计过程中针对压铸工艺做了多处优化,所有转角位置都做了R2以上的圆角过渡,避免压铸成型时出现应力集中导致的铸件开裂,箱体壁厚保持均匀,壁厚差控制在1mm以内,防止压铸冷却过程中出现缩孔、翘曲等成型缺陷,所有安装孔的拔模斜度统一设置为1.5度,方便铸件脱模,减少后续机加工的余量。实际应用中,这类箱体搭配对应的齿轮、轴、轴承组装完成后,可传递的额定扭矩覆盖10-50N·m区间,输入转速最高支持3000rpm,能够满足大部分中小型轻工设备、自动化输送线的动力传动需求,相比焊接式箱体,压铸成型的箱体生产效率更高,批量生产时尺寸一致性更好,装配时不需要额外修配即可满足轴系的同轴度要求,后期维护时只需要拆卸侧盖即可检查内部齿轮的磨损情况,更换润滑脂也十分方便。
