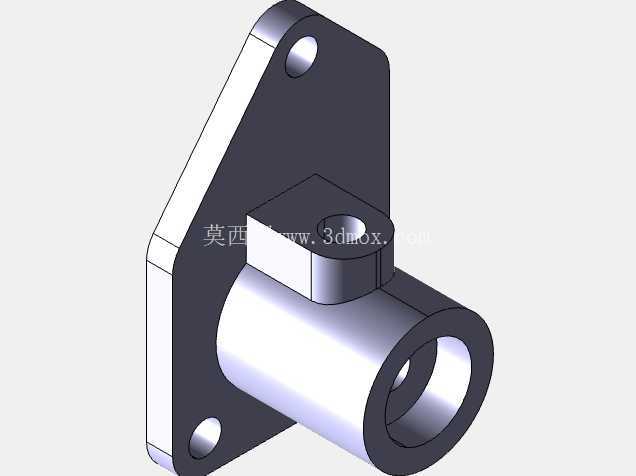

在各类带旋转转轴的工业设备传动系统中,这类集成安装底座的轴承支撑构件是保障转轴运行精度、承载径向与轴向复合载荷的核心基础零件,广泛应用于轻工输送设备、小型机床进给单元、自动化生产线传动模组、纺织机械牵伸机构等需要对旋转轴做单侧悬臂支撑的场景,区别于分体式轴承座与安装板的组合结构,该构件将安装法兰与轴承容纳筒做一体化成型设计,从根源上消除了分体装配带来的累积公差,也避免了长期运行中连接螺栓松动导致的支撑位偏移问题。
从实际使用场景的需求出发,这类支撑构件通常布置在传动链的端部位置,一侧通过法兰面固定在设备的墙板或机架立面上,另一侧的筒状结构内嵌标准滚动轴承或滑动轴套,转轴穿过轴承内孔完成径向定位,法兰板上开设的三个安装孔呈三角形分布,相比对称两孔安装的结构,三角形排布的安装孔能提供更优的抗倾覆力矩能力,即便转轴端承受一定的偏载,也不会出现支撑构件绕安装螺栓转动的情况,安装孔做沉头设计,装配后螺栓头完全沉入法兰板平面内,不会突出表面干涉周边其他零部件的布置,也能避免螺栓头外露积存油污、切削液等杂物造成的锈蚀问题。
结构设计层面,轴承容纳筒的内径尺寸按照所选轴承的外径公差带做精密配合设计,筒身长度根据轴承的宽度以及所需的轴向定位空间确定,筒身端部与法兰板的连接位置做了加厚的加强凸台过渡,这个过渡结构是整个构件的应力集中高发区,在转轴承受径向载荷时,法兰与筒身的连接处会承受最大的弯曲应力,加厚凸台的设计能有效分散应力传递路径,避免长期交变载荷下出现根部开裂的问题,同时凸台的存在也为轴承的轴向定位提供了贴合基准,装配时轴承外圈端面抵靠在凸台端面上,就能完成轴承的轴向限位,不需要额外加装轴承端盖做轴向固定,减少了零件数量与装配工序。
安装边界方面,法兰板的外轮廓做了切角处理,并非完整的矩形结构,这种设计一方面是为了避让设备机架上相邻的加强筋、走线槽等结构,缩小安装所需的平面空间,另一方面也能减少构件的整体重量,降低材料消耗,在做三维建模时,法兰板的安装面需要保证足够的平面度公差,通常平面度要求控制在0.05mm以内,避免安装面不平导致轴承内孔轴线出现偏斜,进而造成转轴运转时的卡滞、轴承早期磨损等问题;轴承容纳筒的内孔轴线与法兰安装面的垂直度公差也需要严格控制,一般根据转轴的转速要求设定在0.02-0.04mm/100mm范围内,转速越高的应用场景,对垂直度公差的要求越严格。
从载荷传递的路径来看,转轴工作时产生的径向载荷会通过轴承外圈传递到轴承容纳筒的筒壁上,再通过筒壁与法兰的连接凸台分散到整个法兰板上,最终通过三个安装螺栓均匀传递到设备机架上,一体化的结构设计让载荷传递路径更短、更顺畅,没有分体结构中结合面的接触刚度损失,因此在同等承载能力要求下,这种一体化结构的整体重量可以比分体组合结构轻15%-20%,同时装配效率也更高,只需要一次定位就能完成整个支撑构件的安装,不需要反复调整轴承座与安装板的相对位置来保证同轴度。
在实际选型应用时,需要根据转轴的直径、工作转速、承受的径向载荷大小来确定轴承容纳筒的内径尺寸与筒身壁厚,法兰板的厚度则根据安装螺栓的规格以及所需的连接刚度确定,三个安装孔的中心距需要匹配设备机架上预设的安装螺纹孔位置,避免出现安装干涉,对于有密封要求的应用场景,还可以在轴承容纳筒的外端加工密封槽,加装密封圈防止外界的粉尘、切削液进入轴承内部,延长轴承的使用寿命。
