牙科诊疗用平行深腔牙齿存储托盘

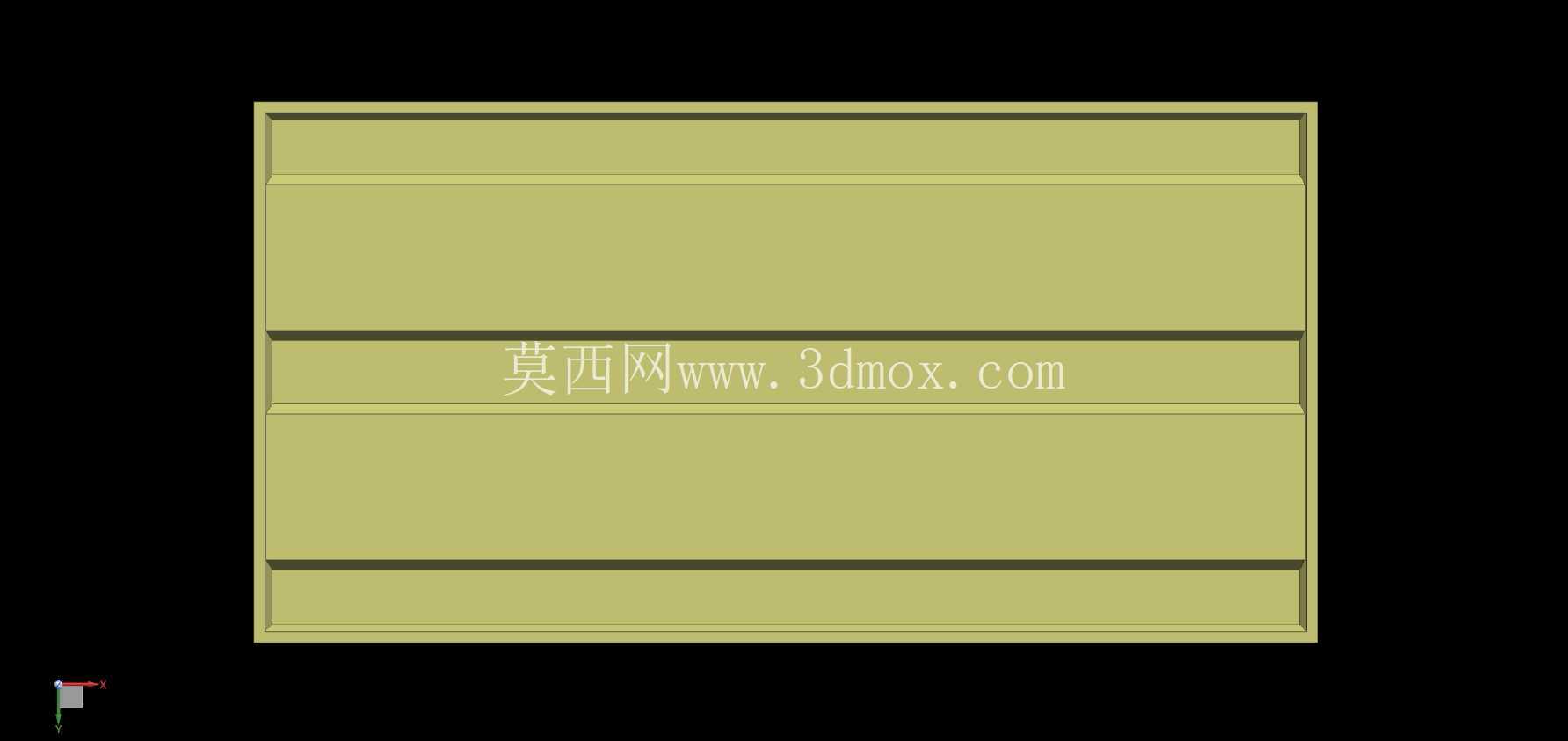

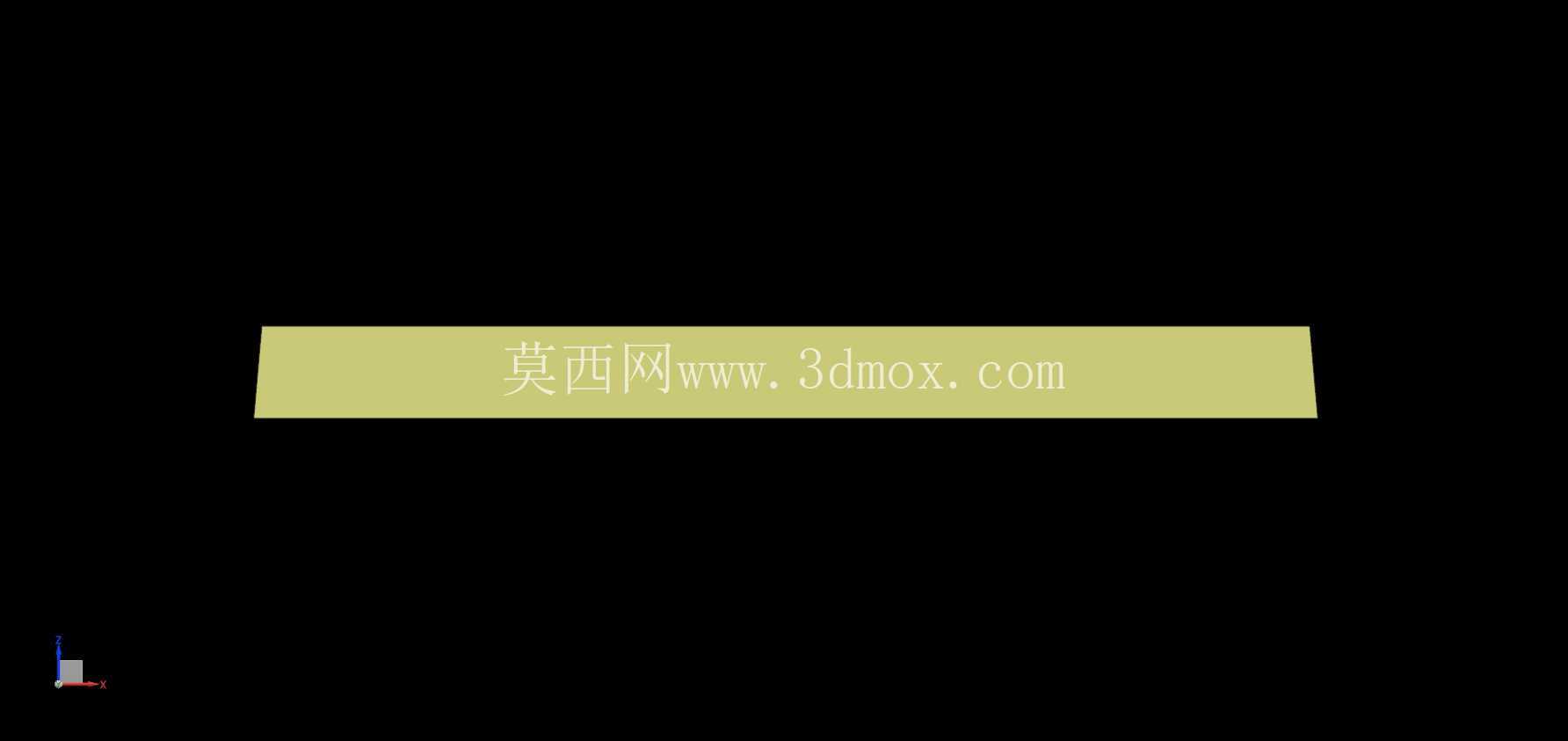

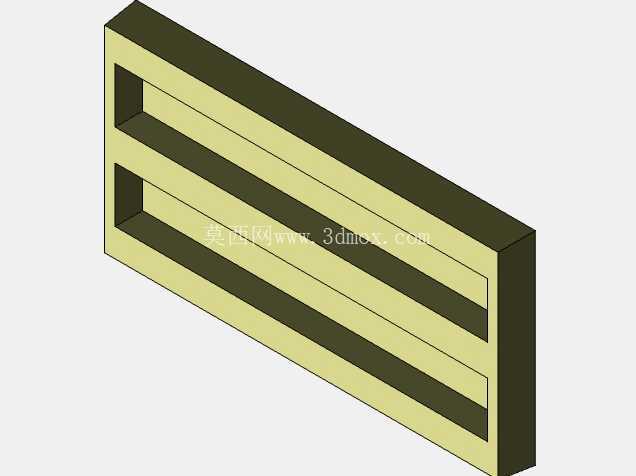

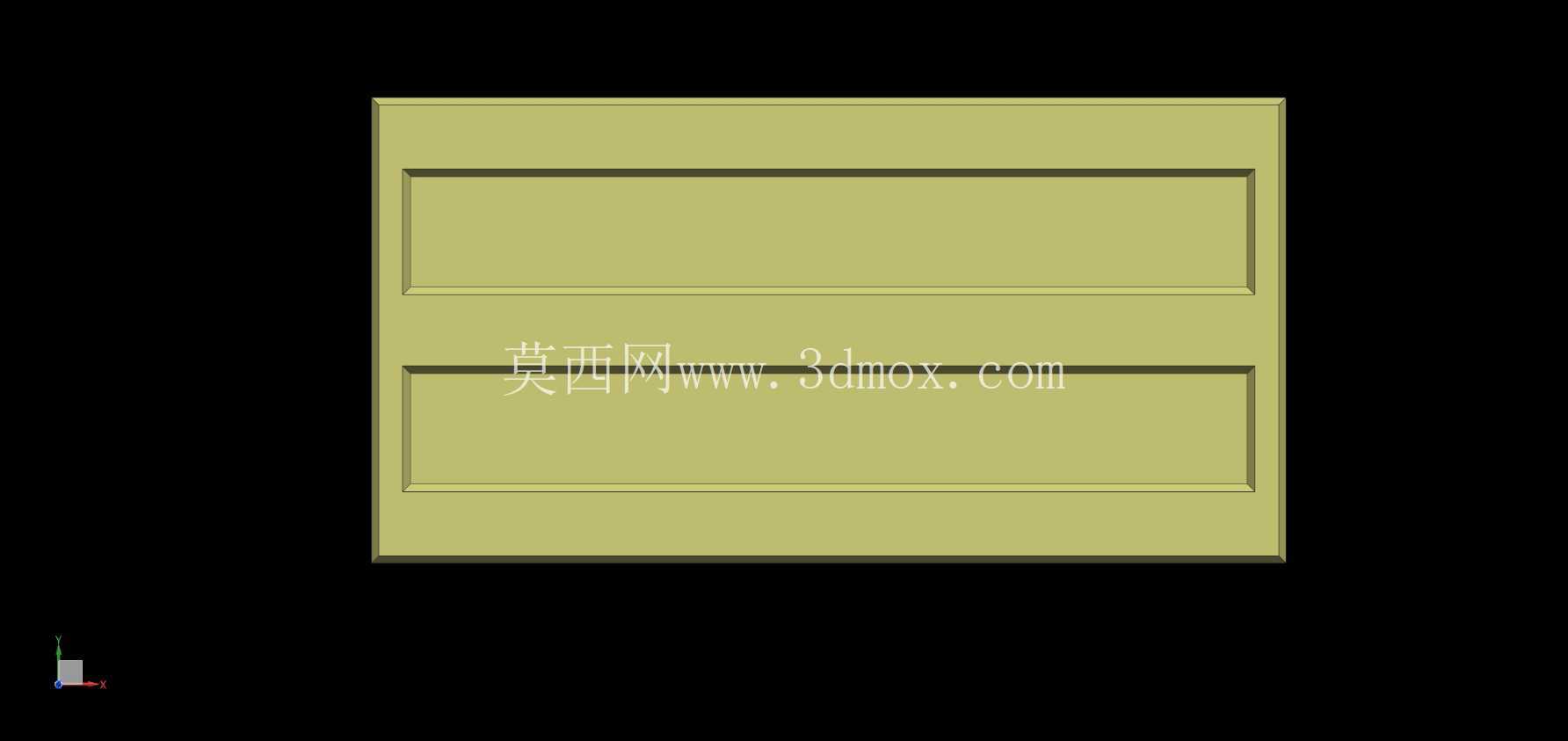

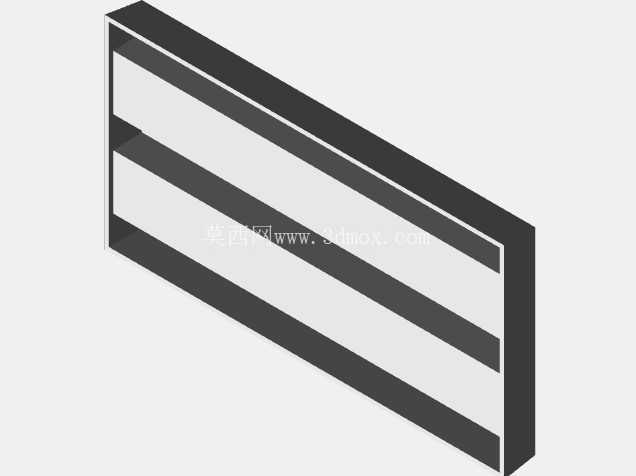

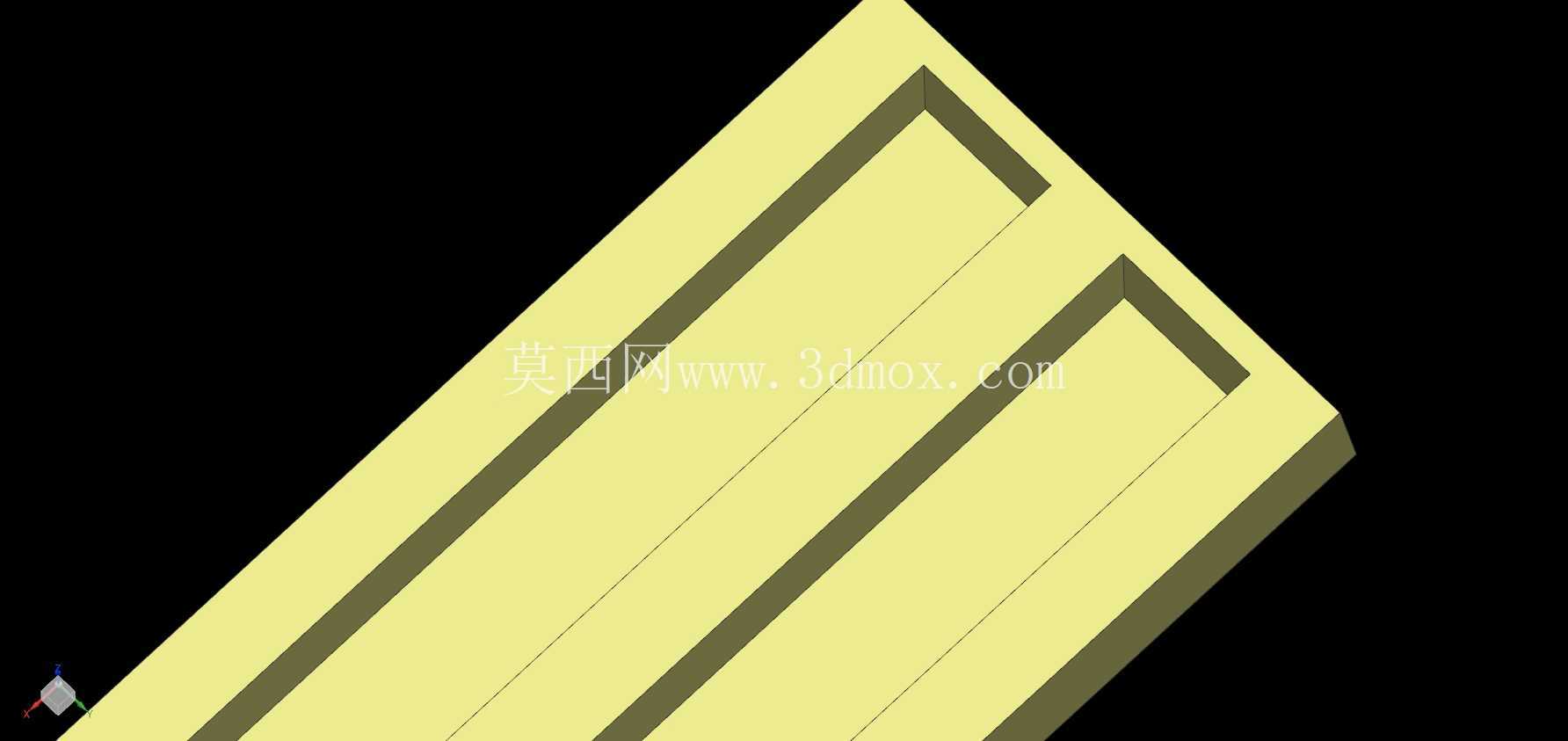

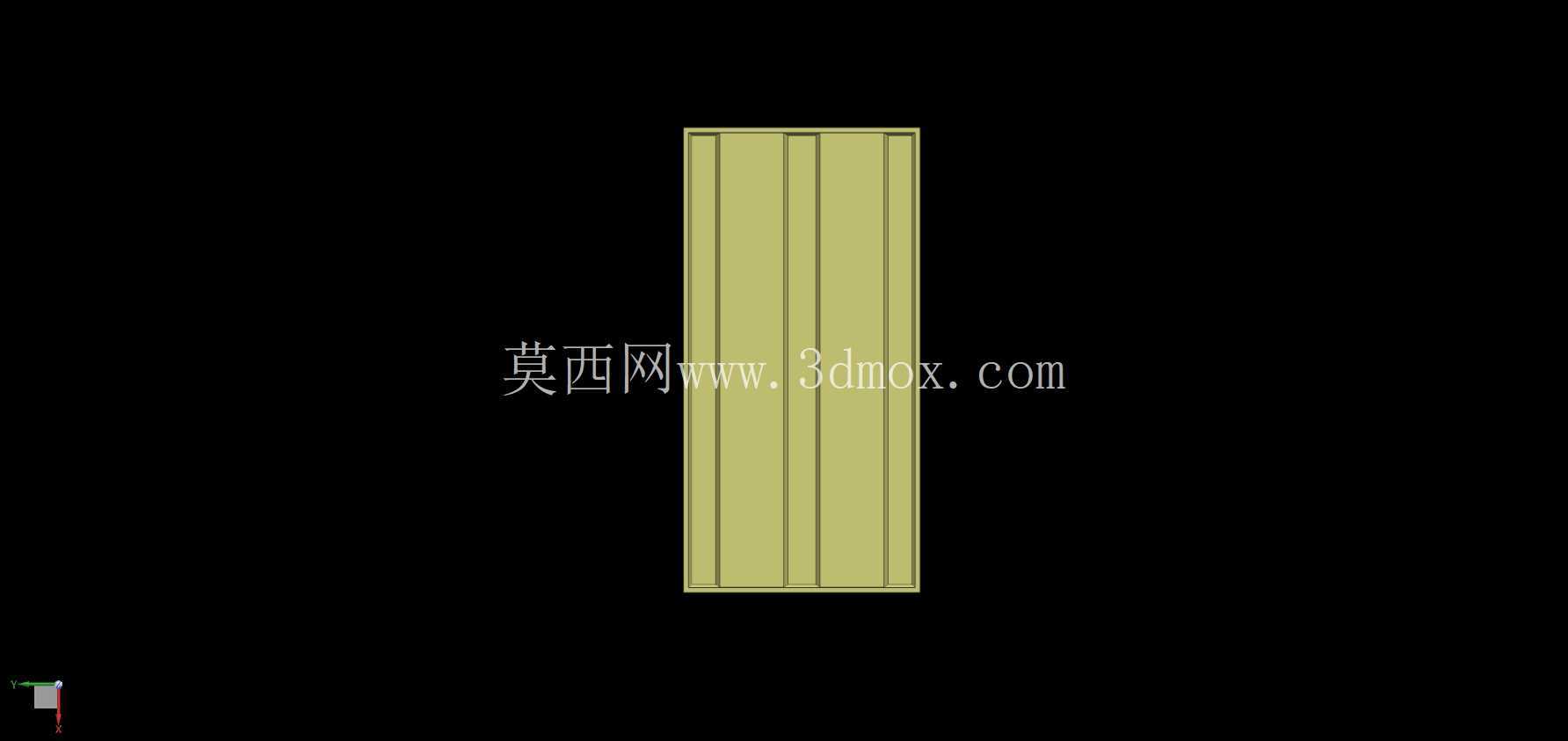

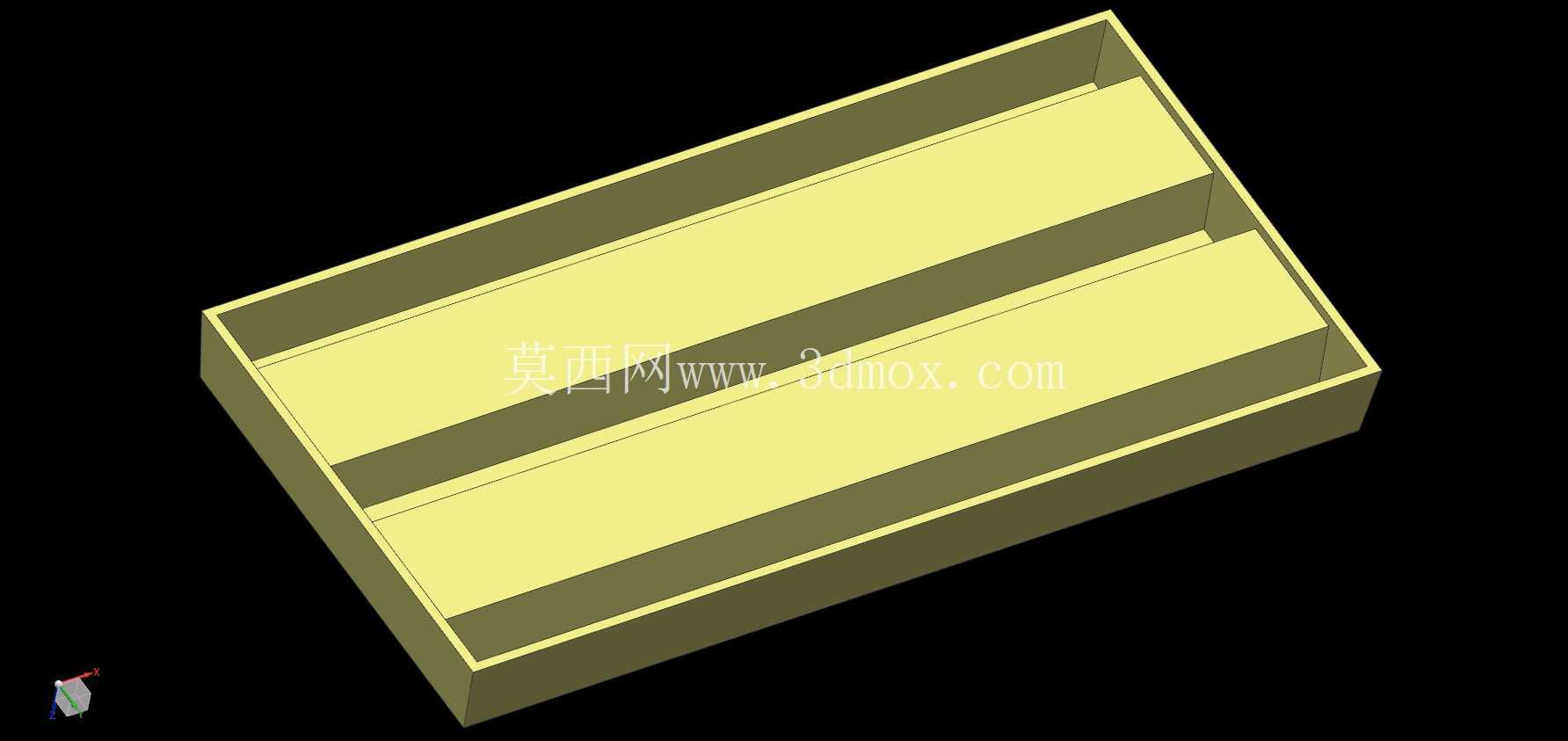

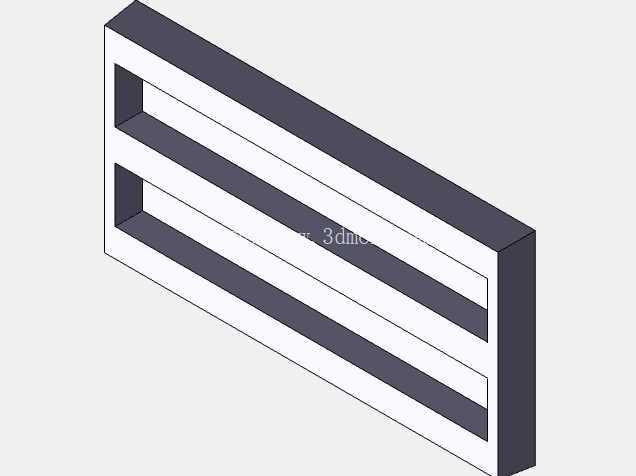

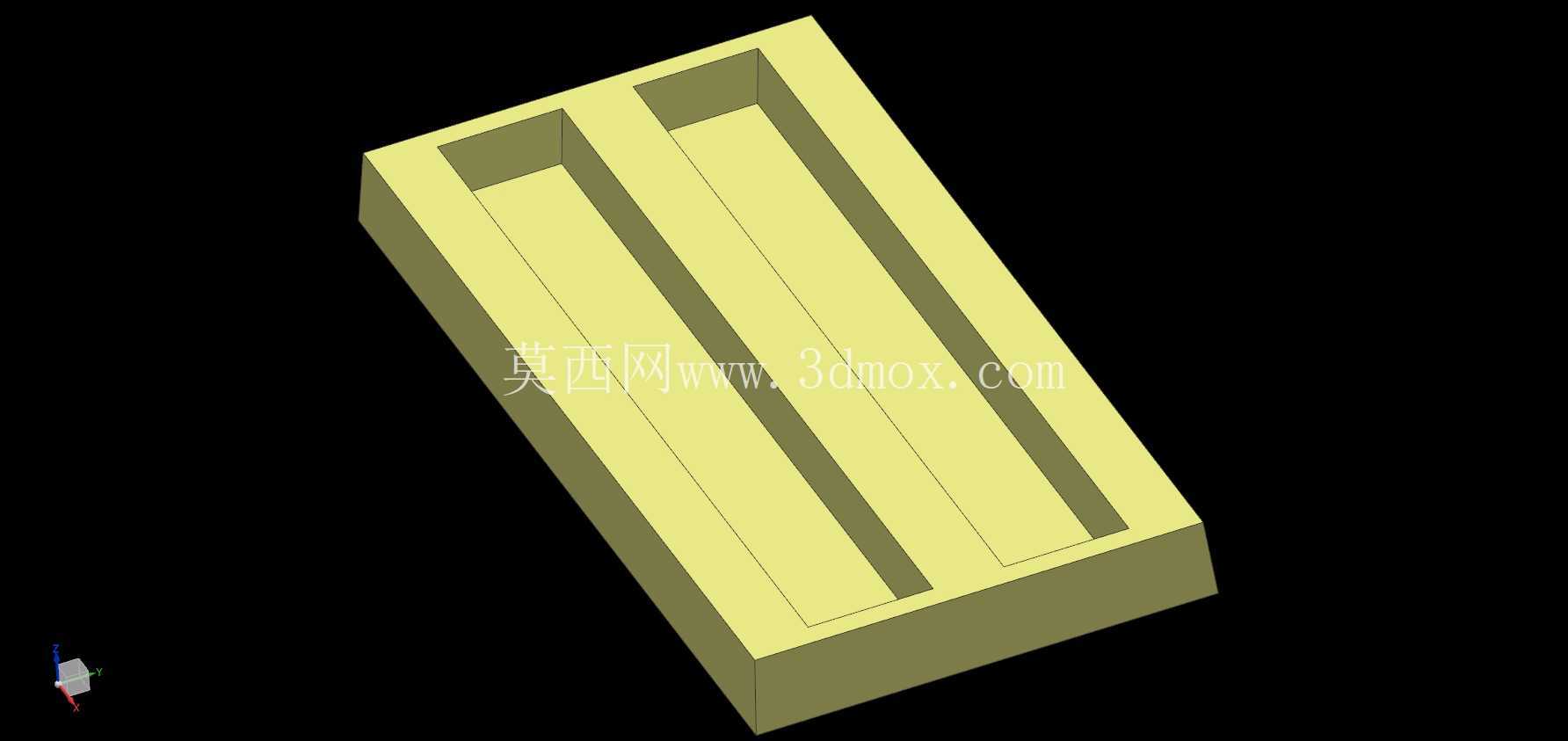

　　在牙科临床诊疗、义齿加工以及牙科植入物测试的场景中，这类平行深腔结构的存储托盘是工位上高频使用的基础工装，日常需要承载牙科手术刀片、种植体组件、临时牙冠等细小精密零件，避免细小器械在操作台面滚落混杂，同时适配压铸、注塑批量生产的脱模需求，不会在成型后出现零件卡滞、翘曲变形的问题。从结构设计逻辑来看，整个托盘采用长方体基体作为承载基础，两个平行的矩形深腔沿基体长度方向排布，腔体内壁做了微小的拔模斜度处理，也就是行业内常说的锥形外壁设计，这个斜度的取值控制在1.5度到2度之间，既不会因为斜度过大导致腔体内有效存放空间缩减，也能保证在压铸或者注塑成型过程中，开模顶出时零件可以顺利脱离模腔，不会拉伤腔体内壁表面。

　　两个深腔之间设置了加厚的刚性中央肋，这个肋的厚度占到整个基体宽度的五分之一左右，一方面可以将两个存放腔体完全分隔，避免不同规格的牙科零件混放，另一方面可以提升整个托盘的结构刚性，在高温注塑或者压铸的冷却过程中，不会因为材料收缩应力导致整个托盘出现翘曲变形，保证托盘底面的平面度，放置在操作台面上不会出现晃动。从实际使用的边界尺寸来看，这类托盘的整体长度控制在120mm到150mm区间，宽度在60mm到80mm区间，腔体深度在20mm到25mm之间，这个尺寸刚好可以适配常规牙科治疗台的器械摆放区域，不会占用过多的操作空间，同时腔体深度足够容纳长度在20mm以内的牙科植入物、手术刀片以及小型加工组件，不会因为腔体过浅导致零件在托盘移动过程中滑落。

　　在加工适配性上，这个结构的深腔侧壁与底面的过渡处采用了R0.5的小圆角过渡，既避免了直角位置的应力集中，也不会因为圆角过大导致小尺寸零件在腔体内出现卡滞倾斜的问题，在CNC铣削加工样件阶段，这个圆角尺寸也可以用常规的平底刀配合少量清根工序完成，不需要使用特殊规格的刀具，降低样件加工的成本。在实际临床使用场景中，这类托盘可以直接放置在牙科治疗台的器械区，两个独立腔体可以分别放置消毒后的植入物组件和使用过的待回收器械，避免交叉污染，加厚的中央肋也可以作为临时的器械搁置位，手术过程中可以将暂时不用的牙科探针、小刀片搭在肋上，不会直接接触台面造成污染。

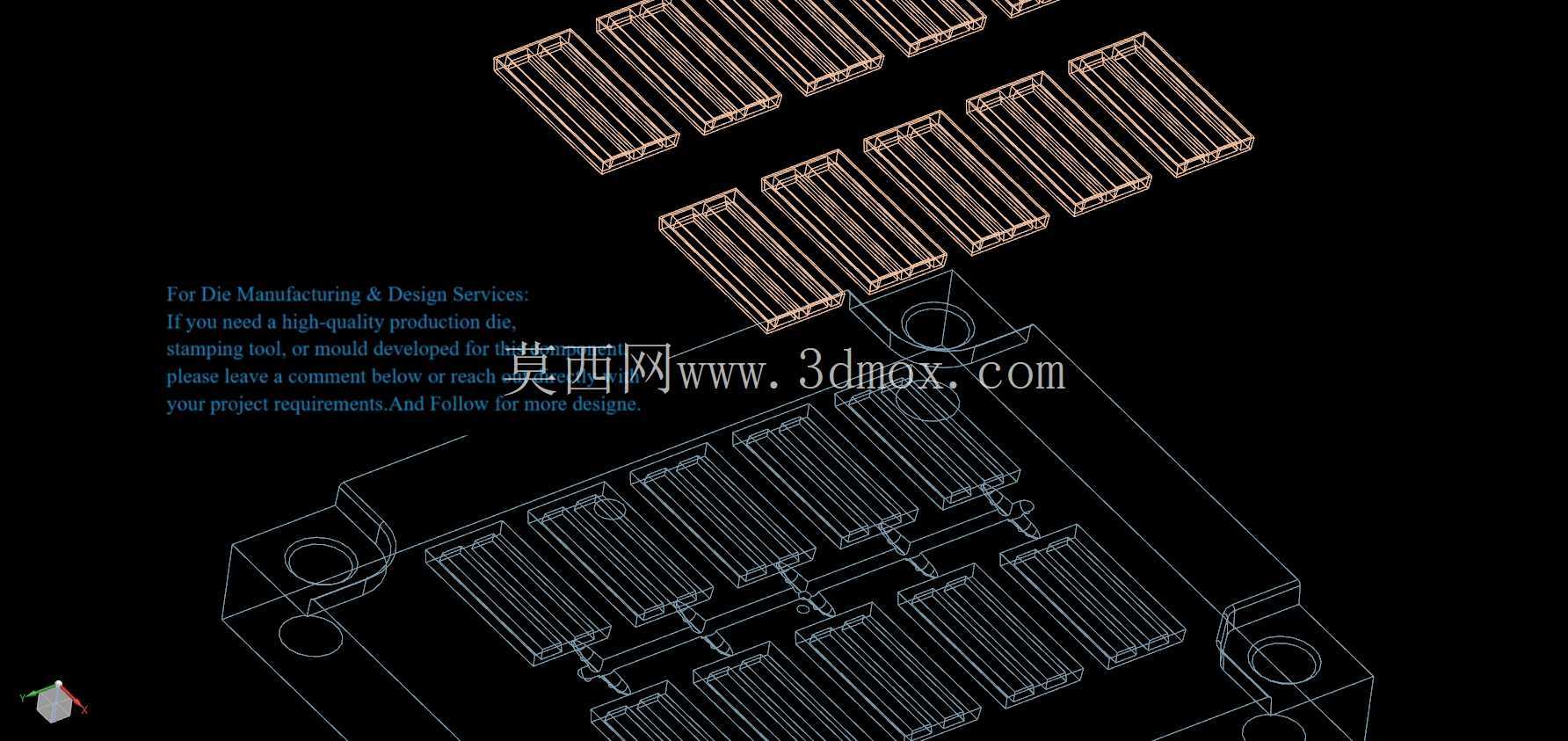

　　在批量生产的工艺验证阶段，这个结构的拔模角度、壁厚均匀性都经过了DFM可制造性评估，整个托盘的基体壁厚控制在3mm左右，中央肋的厚度与基体壁厚保持一致，避免因为壁厚差异导致成型过程中出现缩痕、气泡等缺陷，平行排布的腔体结构也让模具的浇注系统设计更加简单，熔融的塑料或者压铸金属液可以从基体的一端进胶，均匀填充两个腔体，不会出现填充不满、困气的问题。在脱模斜度的设计上，除了腔体内壁的斜度，托盘的外壁也做了相同角度的拔模处理，保证整个零件在模腔内的收缩均匀，不会出现因为单边抱紧力过大导致顶出时零件变形的问题，托盘的底面设计了四个微小的定位凸点，放置在操作台面上时可以增加摩擦力，不会因为医护人员的手臂触碰导致托盘滑动移位。从长期使用的耐久性来看，均匀的壁厚设计加上中央肋的加强结构，让托盘在反复高温消毒、日常磕碰的使用场景下，不会出现开裂、变形的问题，腔体内部的光滑表面也方便术后的清洁消毒，不会残留污渍或者消毒死角。
