双筒带侧支耳连接式机械支撑构件

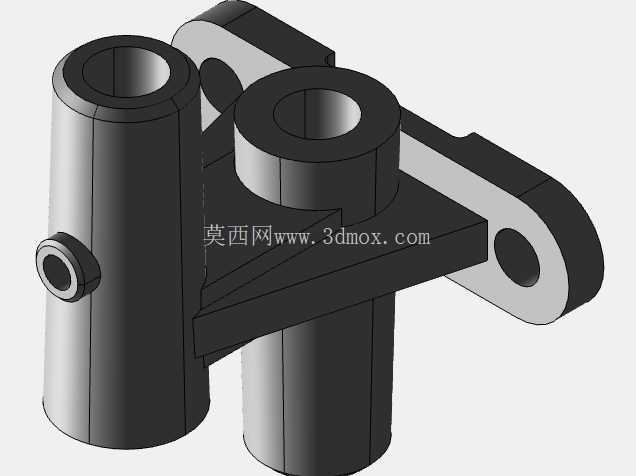

　　这类双筒结构的支撑连接构件，常见于中小型液压动力单元的阀组集成安装位，也会出现在气动控制系统的管路排布支架中，核心作用是为两根平行布设的流体管路提供刚性支撑，同时通过侧伸的带孔支耳完成与设备机架的固定连接，避免管路在设备运行过程中因流体脉冲、设备振动出现移位、接口松脱的问题。从结构设计逻辑来看，两个平行的竖直筒体内孔为光孔设计，加工时严格控制内孔圆柱度与同轴度公差，可直接穿装对应外径的硬管，也可作为衬套的安装基座，在筒壁侧面预留的小凸台孔，可安装定位顶丝，穿入筒内的管路调整好轴向位置后，拧紧顶丝即可完成管路的轴向固定，无需额外焊接法兰，大幅降低现场装配的工作量。

　　侧伸的连接板采用三角加强筋与两个筒体侧壁做刚性连接，筋板厚度根据支撑负载做匹配设计，可抵消管路侧方受力时对筒体根部产生的弯矩，避免长期交变载荷下出现焊缝开裂或者筒体变形的问题，连接板末端的两个同轴安装孔，孔位公差按照H7级精度加工，可直接穿装螺栓与机架上的预制安装位对接，安装时无需额外配做定位销，两个孔的中心距严格匹配通用型材机架的安装孔距标准，可直接适配常用的工业铝型材、角钢机架的安装尺寸。从安装边界来看，两个筒体的中心距根据适配管路的常规排布间距设计，筒体高度覆盖管路需要支撑的轴向长度，侧伸支耳的长度控制在不超出设备周边预留安装空间的范围内，安装完成后构件整体不会与周边的阀件、线缆产生干涉。

　　在实际工况中，这类构件需要承受管路内流体流动产生的径向振动，以及设备启停时的惯性冲击力，因此结构设计时在筒体与连接板的过渡位置做了圆角处理，减少应力集中点，避免长期受载后出现疲劳断裂。建模过程中需要重点关注几个关键尺寸的配合：筒体内孔与穿装管路的间隙配合公差，侧支耳安装孔的位置度公差，加强筋与筒体连接面的拔模角度，这些参数直接影响后续压铸成型的良品率，以及装配时的适配性。这类构件采用压铸工艺生产时，分型面设置在连接板的平面位置，侧抽芯结构对应筒体侧面的顶丝凸台孔，可减少后续机加工的工序量，适合批量生产应用。在设备维护场景中，这类支撑构件损坏后可直接拆卸更换，无需对周边管路做大面积拆解，大幅缩短设备停机维护的时间。

　　不同于焊接式的管路支架，这种一体化压铸的支撑构件整体刚性更好，长期使用不会出现焊缝锈蚀松脱的问题，在有切削液、液压油喷淋的工况下也能保持稳定的结构强度，适配多数工业设备的管路支撑安装需求。
