内燃机高性能连杆活塞组件结构设计

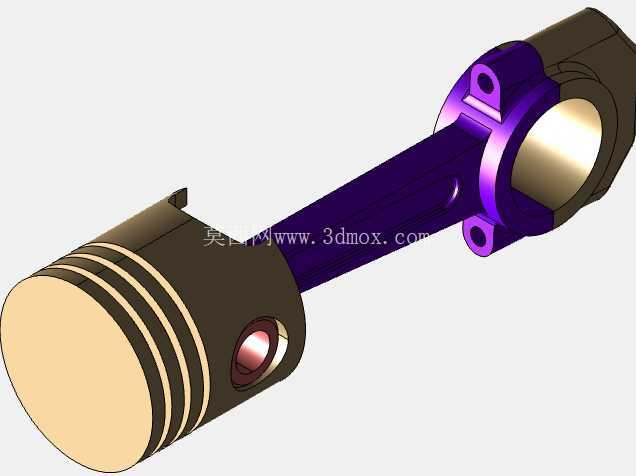

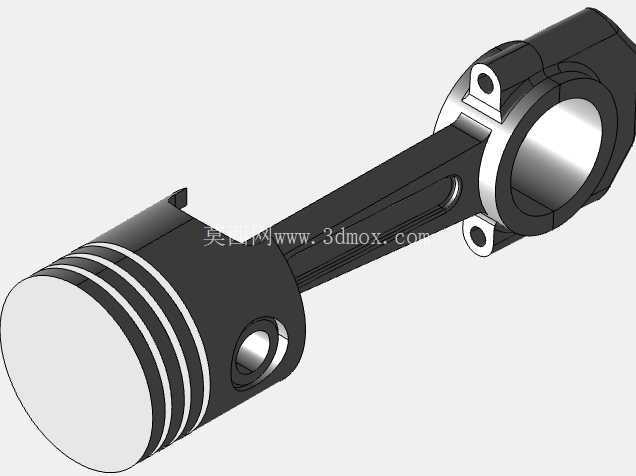

在往复式内燃机的核心传动体系中，曲柄连杆机构承担着将燃烧室内燃气爆发产生的直线往复运动转化为曲轴旋转扭矩的核心作用，而本次呈现的活塞连杆组件，正是这套机构中连接活塞组与曲轴的关键受力部件，其结构设计合理性直接决定了内燃机的动力输出效率、运行可靠性与服役寿命。从实际应用场景来看，这类结构广泛适配小排量高转速汽油机、中等负荷柴油机以及部分特种动力设备的内燃机单元，覆盖乘用车动力总成、小型工程机械动力源、固定式发电机组动力单元等多个应用领域，在整机运行过程中需要持续承受交变的燃气压力、往复惯性力与旋转惯性力的复合载荷，对结构强度、刚度与轻量化平衡有着极高的工程要求。

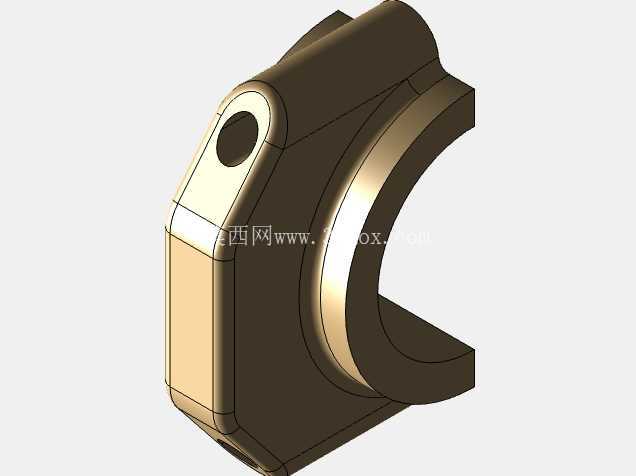

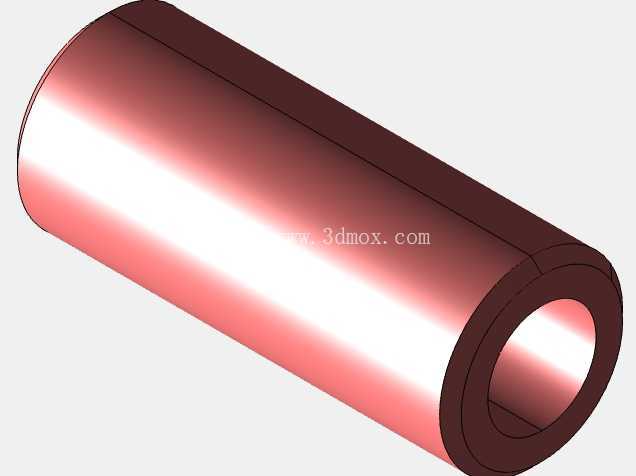

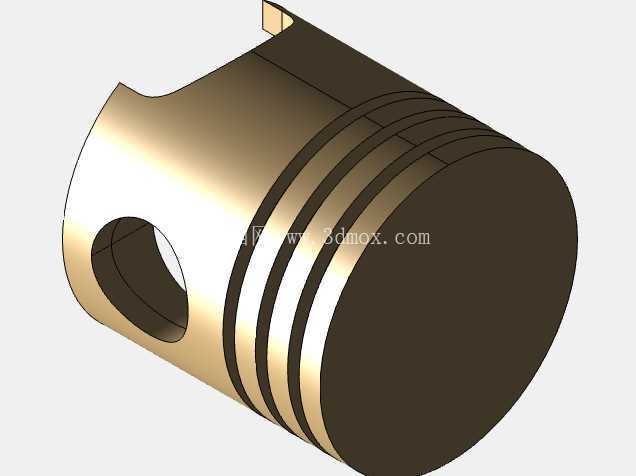

从结构功能特性来看，该组件采用分体式连杆大头设计，大头端设置对称的螺栓安装凸台，用于通过连杆螺栓实现连杆盖与杆身的紧固连接，匹配曲轴曲柄销的安装需求，保证连杆能够绕曲柄销灵活转动的同时，承受做功行程中传递的巨大冲击力；杆身采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速往复运动过程中产生的惯性载荷，降低曲轴系的整体负荷；小头端为整圆式套筒结构，用于安装活塞销，实现与活塞本体的铰接，将活塞承受的燃气推力平稳传递至杆身，最终带动曲轴旋转。整个组件的表面过渡区域均采用大圆角平滑过渡设计，避免应力集中导致的疲劳失效问题，这也是动力传动部件设计中需要重点关注的细节——在交变载荷工况下，尖锐转角处的应力集中系数会达到平滑区域的3-5倍，极易成为疲劳裂纹的萌生点，最终导致部件断裂失效。

从设计思路层面拆解，这套结构的建模过程完全遵循内燃机动力部件的正向设计逻辑：首先根据目标机型的缸径、冲程、额定转速与爆发压力参数，确定连杆大小头的中心距，这个尺寸直接决定了发动机的压缩比与活塞运动行程，是整个组件的核心安装边界尺寸；随后根据曲柄销与活塞销的直径参数，确定大小头的内孔尺寸与壁厚，壁厚取值需要同时满足强度要求与轴瓦、衬套的安装空间需求，大头端的分体结合面采用平切口设计，适配中小功率内燃机的连杆加工工艺需求，两个螺栓孔的位置度需要严格控制，保证连杆盖安装后内孔的圆度公差，避免运行过程中出现轴瓦偏磨、抱轴等故障。杆身的截面尺寸从大头到小头采用渐变式设计，顺着载荷传递路径逐步调整截面面积，在保证应力分布均匀的前提下实现结构轻量化，避免不必要的材料冗余增加往复运动质量。

在安装边界层面，该组件的大头端开合尺寸需要匹配曲轴曲柄销的装配工艺要求，保证在发动机总装过程中能够顺利从气缸体下部完成安装，螺栓凸台的外轮廓尺寸不能超出曲轴平衡块的旋转扫掠区域，避免运行过程中出现运动干涉；小头端的外径尺寸需要匹配活塞销座的内部空间，保证活塞在上止点、下止点位置往复运动时，连杆小头不会与活塞内壁、气缸套下部发生碰撞；杆身的侧面与气缸体内部的加强筋、机油喷嘴等周边部件也需要预留足够的安全间隙，尤其是在发动机高速运行产生弹性形变时，依然要保证各部件之间无接触摩擦。此外，组件的整体质心需要严格落在大小头中心的连线上，避免运动过程中产生额外的偏转力矩，加剧轴瓦与活塞销的偏磨，这也是建模过程中需要反复校核的关键形位公差要求。

从实际工程应用的角度出发，这类活塞连杆组件的三维模型是内燃机整机开发过程中的核心基础数模，后续的有限元强度校核、疲劳寿命分析、运动学仿真、装配工艺验证都需要基于精准的三维数模开展，模型中每一处圆角、倒角、安装孔的位置尺寸，都会直接影响后续仿真分析结果的准确性，也会对最终零部件的加工、装配环节产生直接影响。在建模过程中需要严格遵循机械设计的公差配合要求，大小头内孔的尺寸公差、圆柱度公差，螺栓孔的位置度公差，结合面的平面度公差都需要在数模中通过合理的特征构建预留对应的工艺余量，保证后续加工出的实物部件能够满足设计要求，在高负荷、高转速的运行工况下长期稳定工作。
