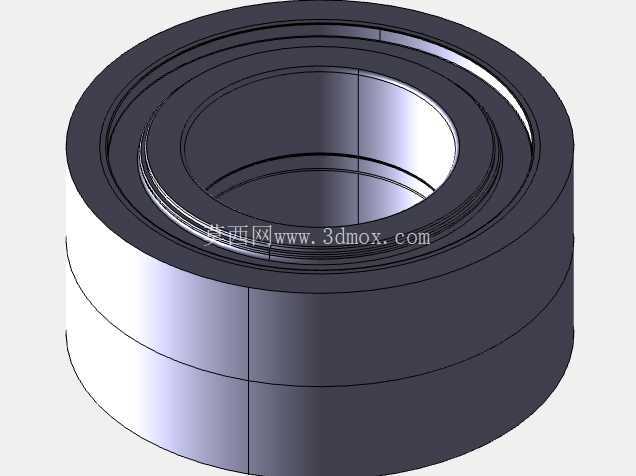

高承载双列圆锥滚子轴承结构设计

在矿山破碎设备的主轴支撑、重型卡车的轮端承载、冶金轧机的辊系定位这类重载冲击工况里，单列圆锥滚子轴承往往需要成对安装才能满足双向轴向载荷的承载需求，不仅对安装同轴度要求极高，还会占用更多的轴向安装空间，双列圆锥滚子轴承的结构设计正是为了解决这类场景下的应用痛点。从实际选型应用来看，这类轴承可同时承受径向载荷与双向轴向载荷的复合作用，不需要额外搭配成对轴承组，能有效缩减支撑部位的轴向尺寸，给主机的结构紧凑化设计留出更多余量。

从功能特性上看，这类轴承的滚动体采用圆锥滚子设计，滚子与滚道为线接触形式，相比球轴承的点接触承载形式，在相同外形尺寸下能承受更大的径向与轴向复合载荷，冲击载荷作用下的接触应力分布更均匀，不会出现局部应力集中导致的早期点蚀失效。双列的结构设计让两个内圈组件可分别承受两个方向的轴向力，同时整体保持高刚性的支撑特性，在承受倾覆力矩时，两列滚子可协同分担载荷，避免单列轴承过载失效，能有效降低轴系的挠曲变形量，保证轴上齿轮、密封件等配套部件的工作位置精度。

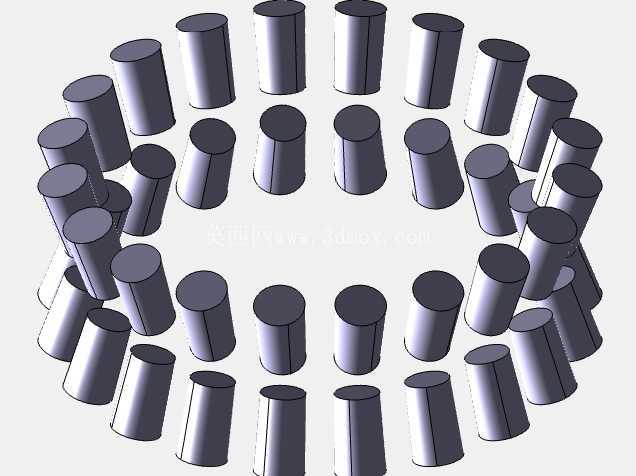

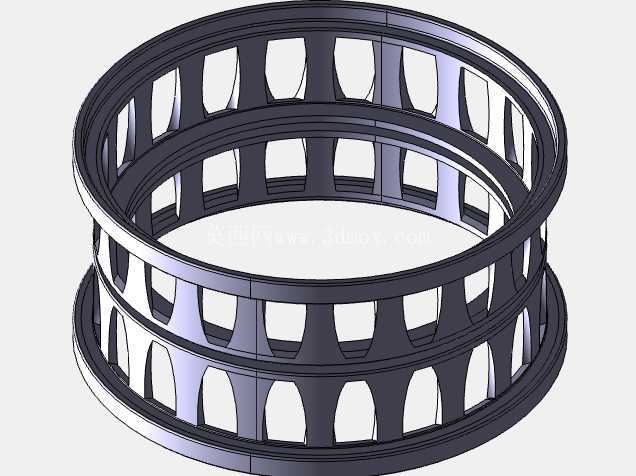

设计这类轴承的三维结构时，首先要确定接触角的匹配关系，接触角越大，轴向承载能力越强，但对应的径向承载能力会有所下降，需要根据目标工况的径向、轴向载荷比值来匹配对应的接触角参数，同时要保证两列滚子的接触角保持一致，避免运行中出现单列承载偏载的问题。其次要考虑滚子的素线修形，常规直母线滚子在受载变形后，滚子两端会出现应力集中的边缘效应，设计时需要对滚子素线做对数曲线修形，让载荷沿滚子长度方向均匀分布，提升冲击载荷下的耐用度。保持架的结构设计要兼顾滚子的引导精度与润滑脂的存储空间，通常采用冲压钢保持架或者机加工铜保持架，重载冲击场景下优先选用强度更高的机加工铜保持架，避免保持架断裂引发的轴承抱死故障。

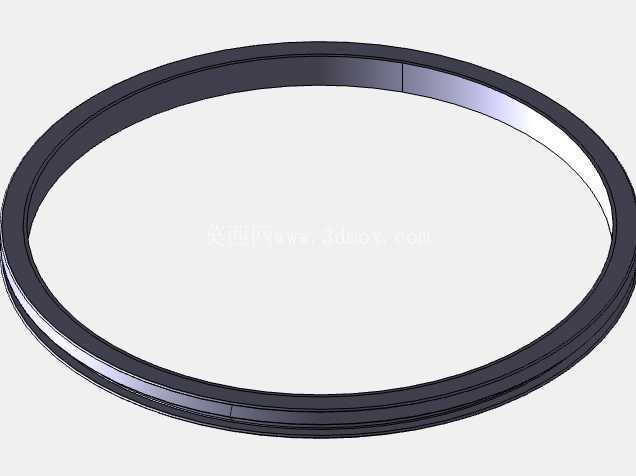

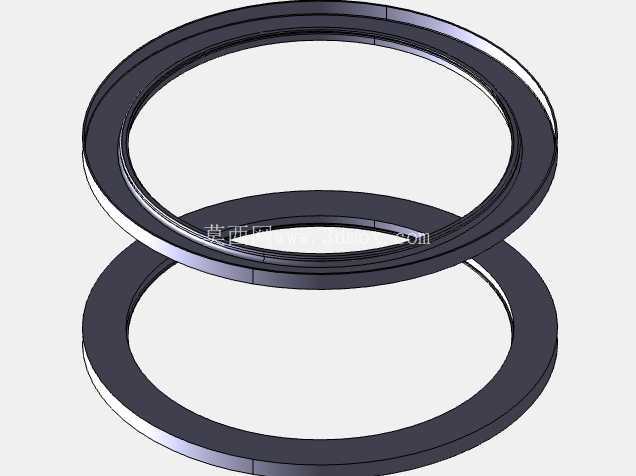

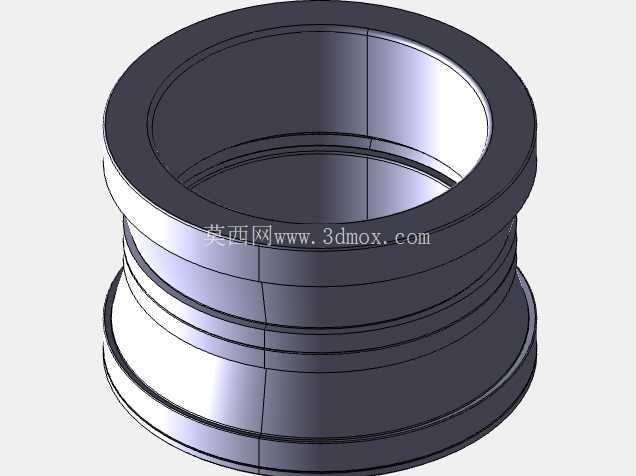

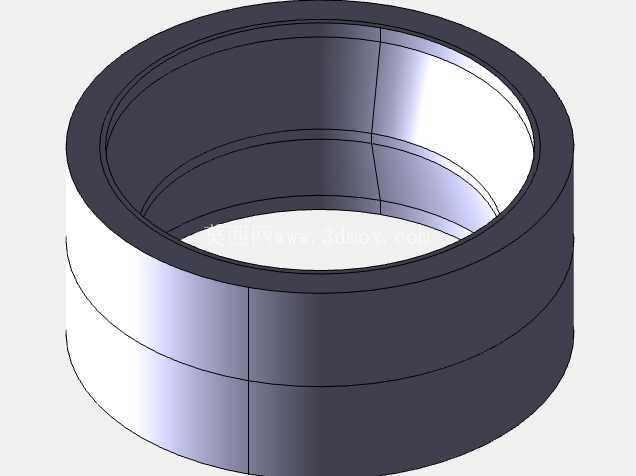

从安装边界来看，这类轴承通常为外圈整体、双内圈分离的结构，安装时可先将外圈压入轴承座孔内，再将装好滚子与保持架的两个内圈组件从轴端装配到位，通过内圈之间的隔圈尺寸来调整轴承的游隙，不需要像成对安装单列轴承那样反复调整隔套厚度，安装工艺性更好。外形尺寸上，轴承的外径与轴承座孔采用过渡配合，内孔与轴采用过盈配合，配合公差需要根据载荷大小、转速高低来选取，重载冲击工况下要适当加大过盈量，避免运行中出现内圈跑圈、外圈打滑的问题。轴承的轴向定位通常采用轴肩与孔肩定位，轴肩与孔肩的高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承安装不到位，同时要预留足够的密封件安装空间，避免润滑脂泄漏或者外界粉尘、水汽进入轴承滚道内部。

在实际设备运行中，这类轴承的润滑方式通常采用脂润滑或者稀油润滑，低速重载场景下优先选用极压锂基脂，填充量控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂会导致轴承运行温升过高，加快润滑脂失效。装配时要保证轴与轴承座孔的同轴度，同轴度误差过大会导致两列滚子受载不均，出现一列滚子过载磨损、另一列滚子打滑的问题，大幅缩短轴承的使用寿命。日常运维中，可通过监测轴承的运行温度与振动值来判断轴承的工作状态，当振动值出现突增或者温度持续超过允许范围时，要及时停机检查滚道与滚子的磨损情况，避免故障扩大影响整台设备的运行。
