台式机标准ATX供电电源结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192231
  • 台式机标准ATX供电电源结构设计
  • 台式机标准ATX供电电源结构设计

在台式计算机硬件装配、机箱结构适配、定制化主机改装的场景中,ATX电源作为整机供电核心部件,其结构设计的合理性直接决定了机箱内部空间利用率、散热风道走向以及硬件供电稳定性。日常做机箱结构适配验证、硬件装配教学演示、定制化主机方案预演时,精准还原结构细节的电源模型能大幅减少实物试装的反复调整成本,避免因安装边界不匹配导致的硬件干涉、走线空间不足等问题。

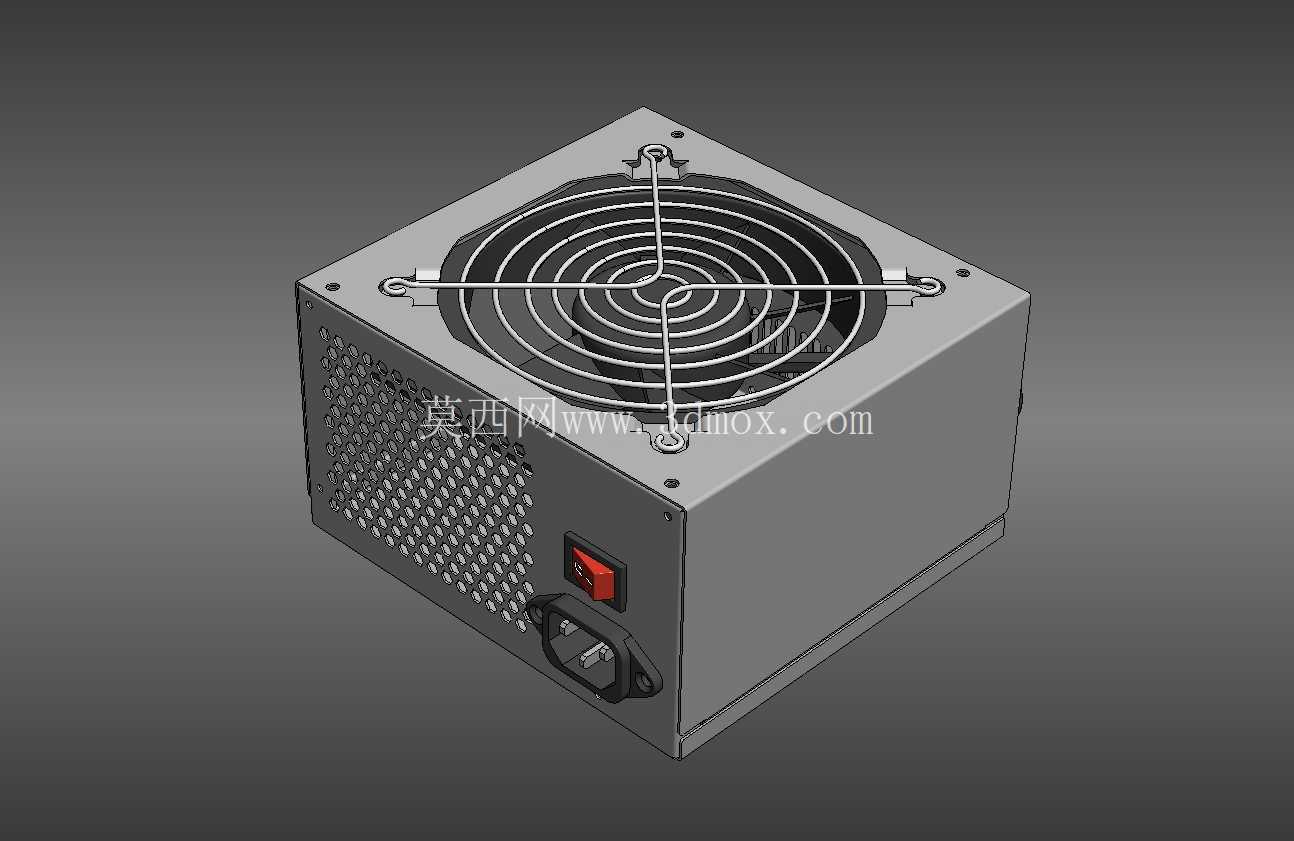

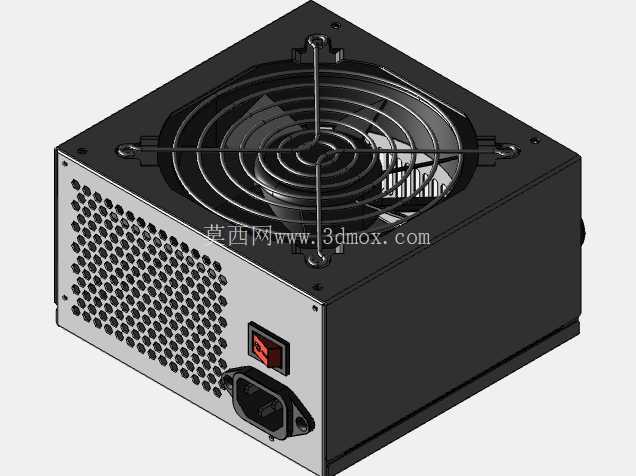

这款ATX电源的结构完全遵循行业通用的标准外形规范,主体为方正金属壳体结构,长宽尺寸严格匹配标准ATX电源安装位的固定孔位间距,壳体厚度适配常规机箱电源仓的卡位深度,安装时可直接对应机箱后部的电源固定螺孔,无需额外调整转接支架。壳体一侧集成了带防护网的轴流风扇安装位,防护网采用金属丝交叉焊接的同心圆防护结构,既可以避免异物侵入风扇扇叶造成运转故障,又不会过多阻挡进风气流,风扇位的安装螺孔间距适配常规12cm规格机箱散热风扇,后期维护更换时无需重新打孔适配。

壳体靠外侧的面板区域,集成了品字电源输入接口与船型电源开关,接口位置的凸起高度经过严格控制,安装后不会突出机箱背板平面,避免与墙面、桌面放置时产生干涉;开关的按压行程与周边壳体预留足够操作间隙,手指按压时不会被壳体边缘剐蹭。壳体除风扇进风面外,其余侧面均设计有阵列式通风冲孔,冲孔的孔径与排布密度经过平衡考量,既保证足够的通风面积形成完整的散热风道,又能维持壳体的结构强度,避免安装受力后出现壳体变形。

从内部结构布局的设计思路来看,这款电源的壳体内部预留了完整的元件安装空间,可容纳PFC电路、主变压模块、滤波电容组、输出线材理线区域,各元件的安装位之间预留了安全爬电距离,同时对应散热风道的走向,高发热元件布置在风扇直吹的气流路径上,可借助风扇进风直接带走工作热量,降低长时间高负载运行时的积热风险。输出线材的出线口位置设置在壳体靠机箱内部的一侧,出线口边缘做了卷边钝化处理,避免长期使用中线材绝缘层被金属锐边割破造成短路风险,出线口的尺寸足够容纳常规24Pin主板供电、CPU供电、显卡供电、SATA供电等全套线材的穿出,同时预留了定制模组线的安装空间,可适配非模组、半模组、全模组不同类型的电源内部结构。

在实际工程应用中,这类精准还原结构的电源模型可用于机箱结构设计阶段的干涉检查,验证电源仓长度与长显卡、硬盘架的位置冲突,也可用于计算机组装教学中的结构演示,帮助学习者直观理解电源的安装定位、接口布局与散热逻辑;在定制化MOD主机的设计阶段,还可以基于该模型调整壳体外观、定制灯光位、改色方案,提前预览装配后的整体效果,避免实物改装时出现尺寸偏差。

安装边界方面,这款电源的固定孔位完全遵循ATX电源的通用安装规范,四个固定角的孔位中心距与行业标准完全一致,可适配绝大多数ATX、MATX、ITX规格机箱的电源安装位;电源插入机箱的深度方向预留了足够的线材弯折空间,不会因为电源过长挤压机箱内部的硬盘架或主板供电区域;壳体表面的喷涂厚度公差控制在常规工业喷涂的标准范围内,不会因为涂层过厚导致安装时卡滞在电源仓内。散热风道的设计上,风扇从机箱外部或内部吸入冷空气,流经内部发热元件后,从壳体侧面的通风冲孔排出热风,可与机箱整体的前进后出、下进上出风道形成协同,不会打乱机箱内部的整体散热气流走向。
