日常消费电子配套的电源适配部件里,插墙式充电盒是应用覆盖极广的结构件,这类部件多采用压铸工艺成型外壳主体,兼顾结构强度与批量生产的尺寸一致性,适配小功率数码设备的取电转换需求。从实际应用场景来看,这类充电盒主要面向小功率便携数码设备的市电取电场景,欧规双插脚的结构适配欧盟地区民用市电插座标准,插脚伸出长度与间距符合对应区域的安规要求,插入插座后可保持稳定的连接状态,不会因为日常插拔的外力出现松脱。外壳侧面预留的USB输出接口位,可直接集成标准USB-A型输出母座,完成市电到低压直流的转换后,通过通用接口为外接设备供电,省去额外转接结构的设计冗余。
从结构设计思路来看,整个外壳采用上下对合的分体式结构,合模线设置在壳体侧面中部位置,既方便压铸生产时的脱模操作,也能减少合模缝对外观平整度的影响。插脚与壳体的连接位置做了局部加厚处理,压铸成型时可在壳体内部预留插脚固定的嵌装槽,插脚装配后通过壳体内部的限位筋完成定位,避免插脚受插拔外力出现偏转或移位。壳体内部预留的空间可同时容纳AC插脚连接端、整流降压电路板、输出接口固定位,各功能区域之间通过壳体一体成型的分隔筋做物理隔离,既可以避免电路板元器件与壳体直接接触造成磨损,也能为内部元器件提供足够的散热间隙,防止长时间工作时热量在壳体内积聚。
外形尺寸与安装边界方面,壳体主体的插脚侧宽度控制在40mm范围内,插脚中心间距符合欧规插座的标准间距要求,插脚伸出壳体端面的长度满足安规规定的插入深度,保证与插座铜片的有效接触面积。壳体总长度方向从插脚端面到输出接口端面的尺寸控制在64mm,整体厚度方向的尺寸控制在适配常规墙面插座安装的范围内,插入墙面插座后不会遮挡相邻的插座插孔,提升多设备同时取电时的空间利用率。输出接口的开孔位置设置在壳体与插脚相对的端面中心,开孔尺寸与标准USB-A母座的安装尺寸匹配,接口周围做了局部的凸起限位,可避免外接插头插入时出现偏斜,同时提升接口位置的结构强度,减少多次插拔后接口开焊的风险。

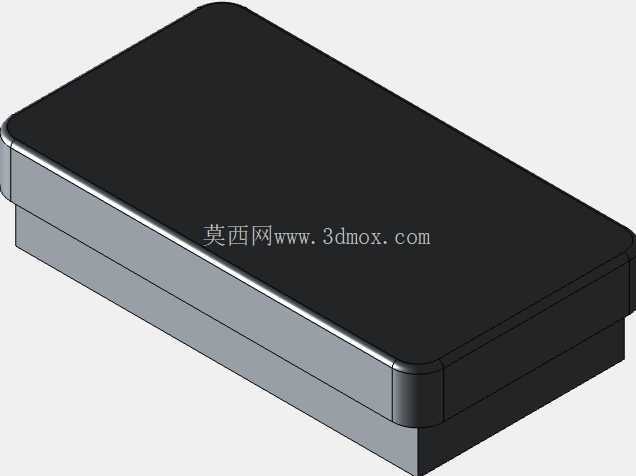

壳体表面的细节设计上,顶面预留了标识印刷的平面区域,可用于标注电气参数、认证标识等内容,区域内做了细微的磨砂纹理处理,提升印刷标识的附着力,避免日常使用摩擦导致标识脱落。壳体的所有棱角位置都做了R2左右的圆角过渡,既可以避免压铸生产时出现应力集中导致的成型缺陷,也能消除尖锐棱角带来的使用安全隐患,日常插拔操作时不会划伤手部。壳体内部的安装柱位置与电路板的固定孔位一一对应,安装柱高度经过精确计算,电路板装配后与壳体内壁保持均匀的间隙,既可以防止电路板受压变形,也能为电路板上的较高元器件预留足够的安装空间,避免元器件与壳体发生干涉。
从压铸工艺适配的角度来看,整个壳体的壁厚保持均匀设计,避免壁厚差异过大导致压铸成型时出现缩孔、缺料等缺陷,壳体上的所有开孔位置都做了对应的脱模斜度设计,方便模具开模时顺利脱出成品,减少后续二次加工的工作量。插脚嵌装位置的周边做了密封筋设计,装配后可填充插脚与壳体之间的间隙,提升壳体整体的防尘能力,避免日常使用环境中的灰尘、潮气从插脚位置进入壳体内部,影响内部电路的工作稳定性。
