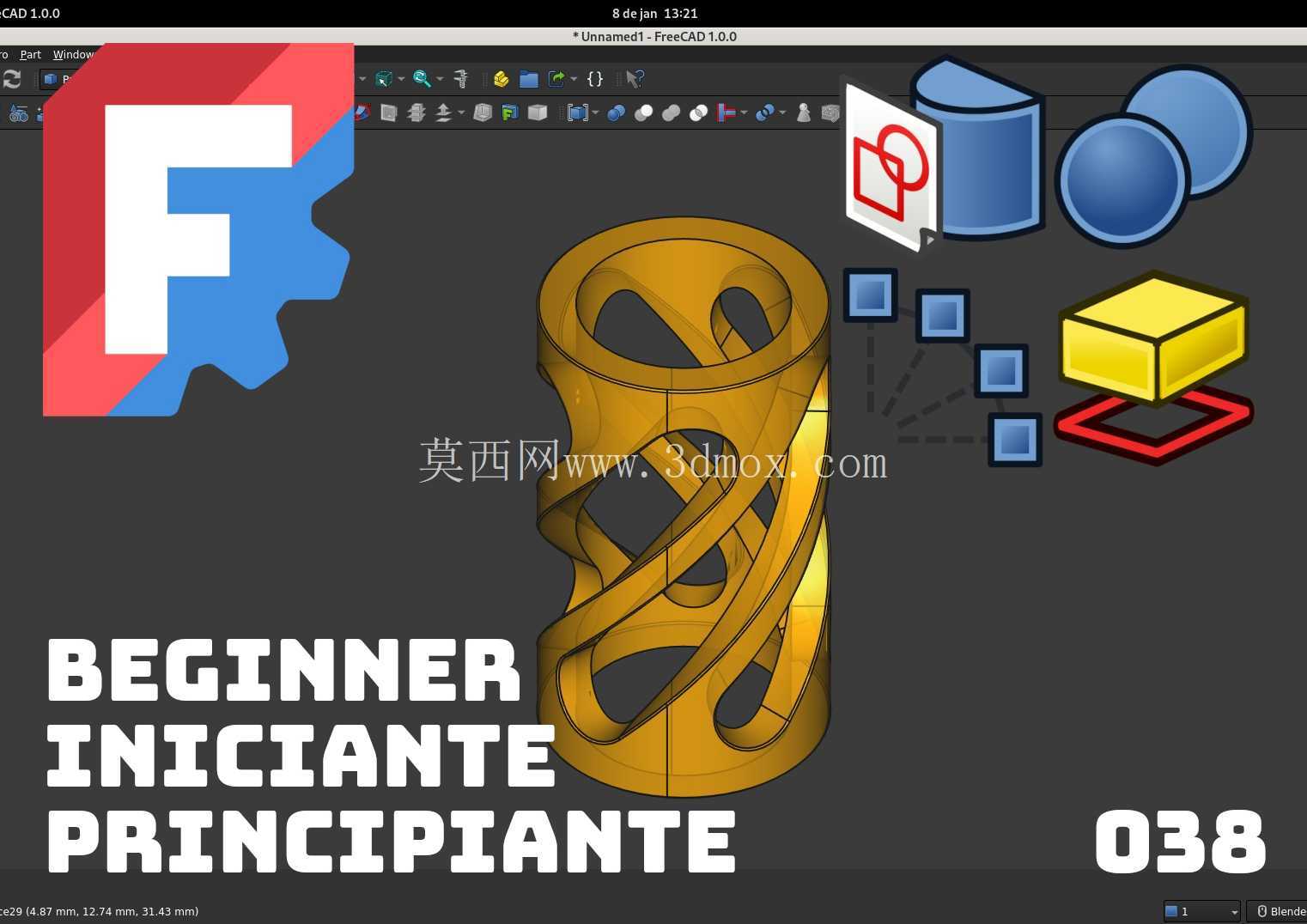

FreeCAD入门练习用镂空螺旋柱结构建模实例

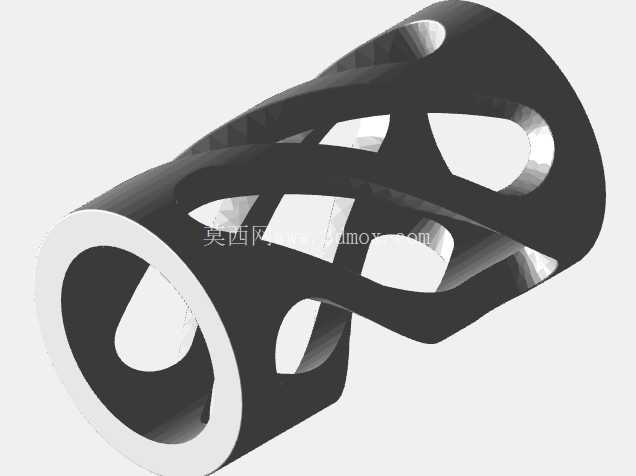

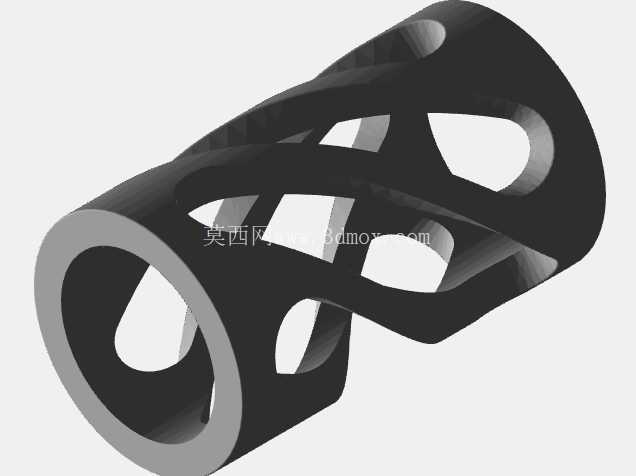

　　本次建模实例针对三维设计入门阶段的特征操作训练需求设计，核心造型为带连续螺旋镂空通道的圆柱类结构，这类结构在工业场景中常作为流体介质导流构件、物料输送缓冲通道或是轻量化支撑骨架使用，比如在小型粉体输送设备的出料段，这类带螺旋镂空的柱体可以通过螺旋路径延缓物料下落速度，避免物料直接冲击下游输送部件造成磨损，同时镂空结构可以减少构件自身重量，降低设备整体负载。从结构设计逻辑来看，该构件以等径圆柱为基础基体，采用螺旋扫掠路径切除材料的方式形成连续的镂空通道，建模过程中需要重点控制螺旋线的导程、升角以及切除截面的轮廓尺寸，确保镂空区域的壁厚均匀，避免出现局部壁厚过薄导致的结构强度不足问题。

　　在实际设备装配场景中，这类柱体构件的上下端面通常需要设计定位止口或是连接法兰，因此建模时需要预留足够的安装边界尺寸，圆柱外径需要匹配安装工位的内孔配合公差，轴向长度需要根据设备的安装空间进行参数化调整，确保构件装入后不会与周边的传动部件、管路结构产生运动干涉。从功能特性角度分析，连续螺旋镂空的结构相比直孔镂空结构，拥有更长的介质流通路径，在作为散热导流构件使用时，可以延长气流与构件的接触时间，提升热交换效率；在作为物料缓冲结构使用时，螺旋内壁可以对下落的物料起到导向缓冲作用，减少物料破碎率。

　　建模过程中需要注意螺旋切除特征的阵列逻辑，确保多组螺旋通道的相位角均匀分布，避免出现结构重心偏移的问题，若后续需要用于3D打印或是机加工生产，还需要对镂空区域的棱边进行圆角过渡处理，减少应力集中点，同时避免加工过程中出现刀具崩损或是打印支撑难以去除的问题。对于入门阶段的建模学习者而言，这个实例可以完整覆盖草图绘制、螺旋线创建、扫掠切除、特征阵列、壁厚检查等多个基础建模操作点，通过调整螺旋导程、截面形状、镂空数量等参数，可以衍生出多种不同功能的结构变体，适配不同的工业场景需求。

　　在进行尺寸规划时，需要优先确认安装端的配合尺寸，比如上端面的连接孔位分布圆直径、孔位数量、螺纹规格，下端面的定位凸台高度与直径，这些安装边界尺寸是构件能够正常装入设备的基础，在此基础上再调整螺旋镂空的参数，确保结构强度与功能需求的平衡。比如当构件用于流体导流场景时，镂空通道的截面面积需要满足介质流量要求，避免出现流道堵塞；当构件用于轻量化支撑场景时，需要通过有限元分析验证镂空后的结构刚度，确保在额定负载下不会出现形变超差的问题。整个建模过程遵循从基础基体到细节特征的设计逻辑，先完成整体轮廓的搭建，再逐步添加切除特征，最后进行工艺性优化，这种建模思路也符合常规机械结构设计的流程，能够帮助入门学习者建立规范的建模习惯，避免出现特征顺序混乱、参数关联失效等常见问题。
