XKB卡推推式SD卡座连接组件结构设计

　　在消费电子、工业控制板卡、嵌入式开发设备的PCB板级互连场景中，SD卡的可靠连接是设备实现外置存储扩展、数据读写交互的核心环节，这款卡推推式SD连接组件，正是针对板上存储接插需求开发的标准化互连部件，适配各类需要外置SD卡存储的终端设备，从手持数据采集终端、工业触控屏到嵌入式开发板、车载影音模块，都能见到这类接插件的应用身影。从实际使用逻辑出发，这类推推式卡座的核心功能是实现SD卡的机械固定与电气连通，用户插入SD卡时，内部的弹性卡锁结构会在卡体推到预设行程后自动锁止，保证卡体金手指与卡座内部弹片触点稳定接触，不会因为设备常规振动、轻微冲击出现松脱断连；再次按压SD卡时，锁止机构解锁，内置的复位弹片会将卡体推出预设长度，方便用户取出存储卡，整个操作行程的阻尼感、锁止反馈清晰度都是结构设计中需要反复调校的部分，既要避免插入时卡滞、锁止不到位，也要防止解锁后卡体弹出力度过大掉落。

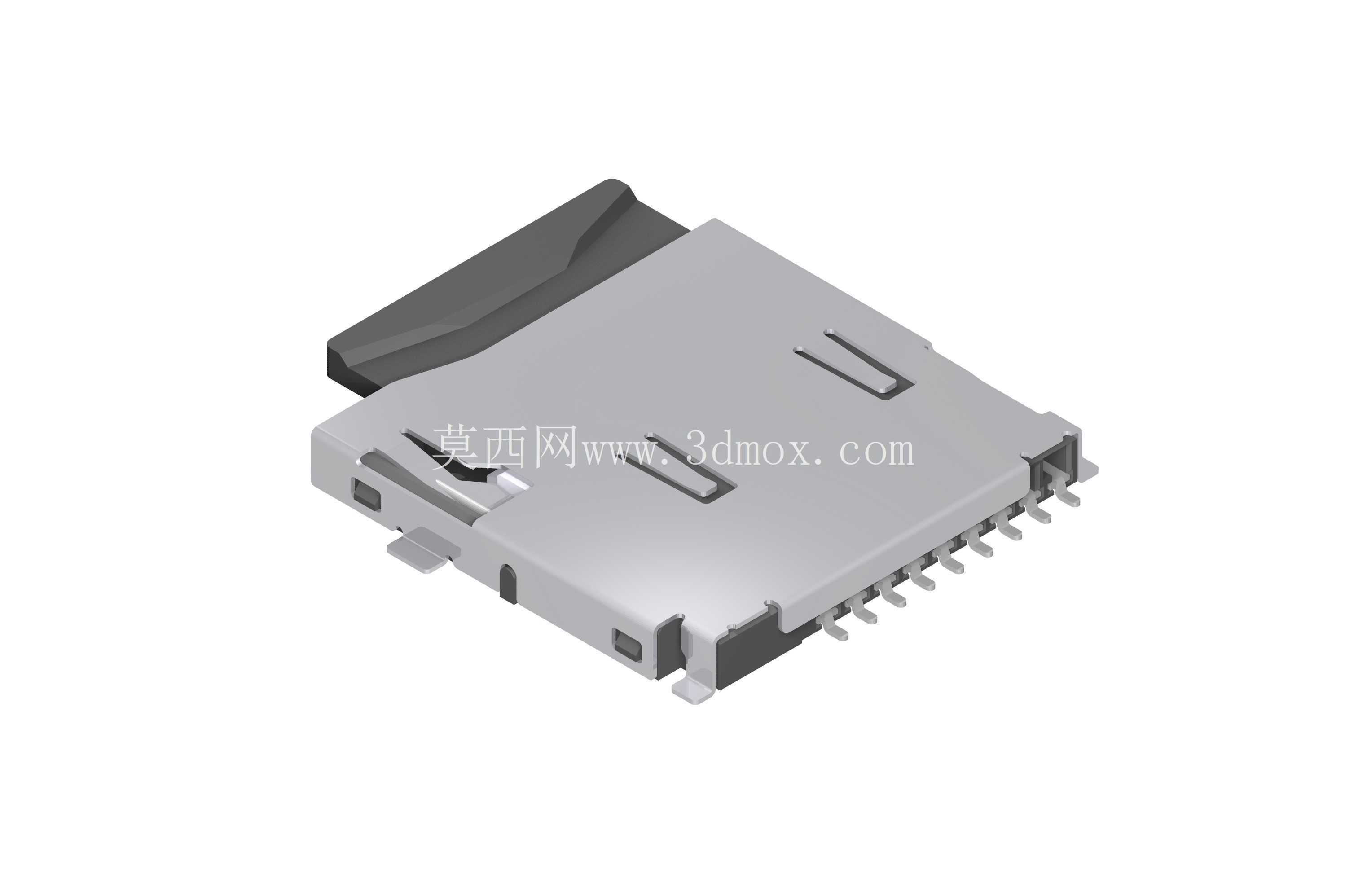

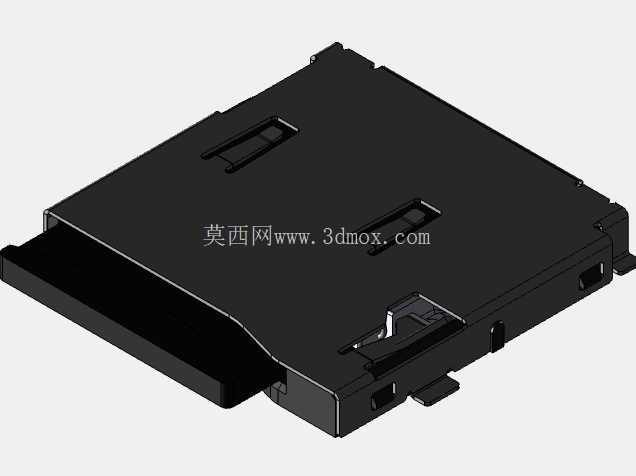

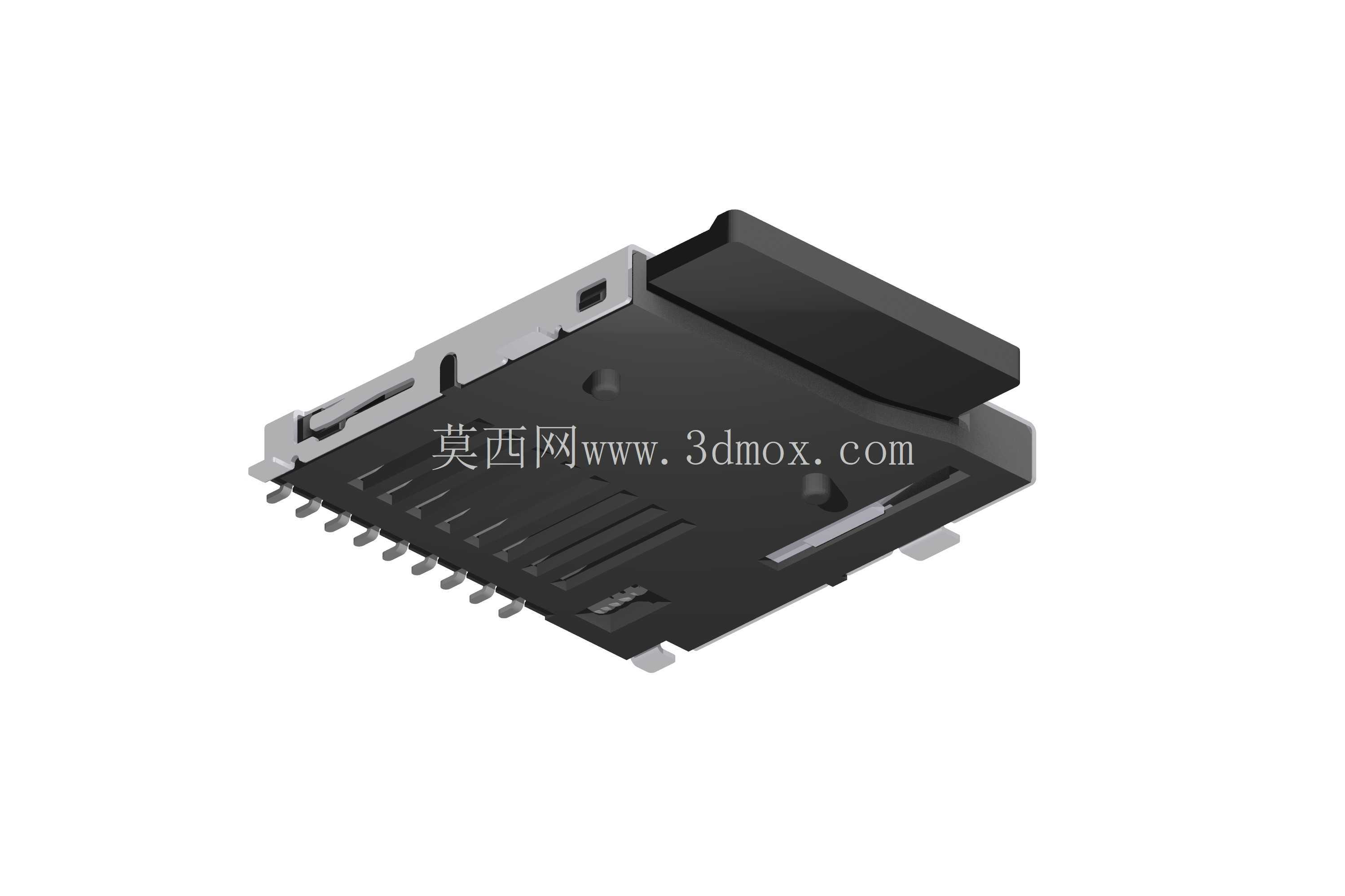

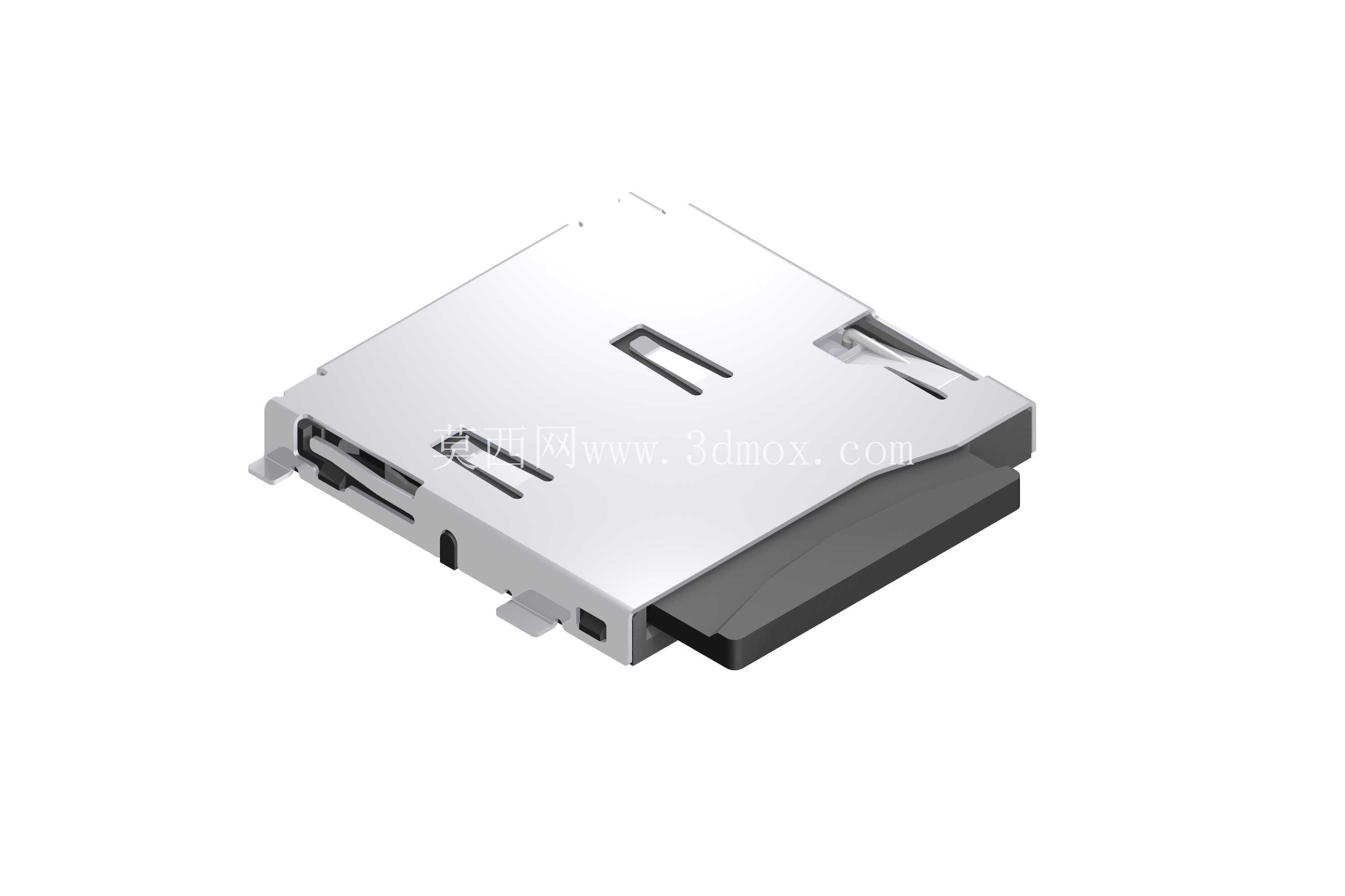

　　从结构设计思路来看，这款卡座采用金属屏蔽外壳加绝缘基座的组合结构，外层金属罩采用薄不锈钢冲压成型，一方面为内部触点提供电磁屏蔽，减少外部信号干扰对SD卡高速数据传输的影响，另一方面金属罩上的弹性卡扣与定位凸点，在焊接到PCB板时可以先通过卡扣预固定在板卡对应的安装孔位，避免过回流焊时器件移位，同时金属罩两侧的焊盘与PCB板接地焊盘焊接后，能进一步提升卡座的固定强度与屏蔽接地效果。绝缘基座采用耐高温工程塑料注塑成型，内部排布对应SD卡金手指定义的接触弹片，弹片采用高弹性铜合金材料冲压后镀金处理，保证多次插拔后的接触可靠性，降低接触电阻，避免长期使用后出现氧化导致的接触不良。

　　在安装边界与尺寸适配方面，这款卡座采用板上贴装加插装混合的固定方式，焊接引脚分为表面贴装的信号引脚与插装的固定引脚，信号引脚排布完全符合SD卡协会规定的标准引脚定义，兼容常规SD卡与带写保护开关的SD卡，安装时在PCB上预留的焊盘位置需要严格匹配引脚间距，同时卡座本体的高度方向预留足够的插卡空间，避免卡体插入后与板上其他高器件产生干涉；卡座的插入口朝向需要结合设备外壳的开孔位置设计，保证外壳上的SD卡插槽开口与卡座入口精准对位，偏差过大会导致用户插卡时卡体偏斜，损坏内部弹片。

　　从实际选型应用的角度，这类推推式卡座相比自弹式、翻盖式卡座，占用板上空间更小，结构可靠性更高，没有额外的翻盖结构件，长期使用的结构失效风险更低，适合对设备可靠性要求较高的工业类应用场景，设计建模时需要重点关注内部弹片的形变量范围，保证SD卡插入时弹片的接触压力在合理区间，压力过小会导致接触电阻过大影响数据传输稳定性，压力过大则会提升插拔力，导致用户操作手感生涩，长期插拔还会加速弹片疲劳失效。同时金属外壳上的防呆结构设计也十分关键，插入口的异形倒角可以避免用户将SD卡反向插入，反向插入时卡体无法进入卡座内部，从机械结构上杜绝反插损坏触点的风险，卡座尾部的定位柱在PCB设计时对应预留定位孔，过焊时可以快速定位器件，提升SMT贴片的加工效率。
