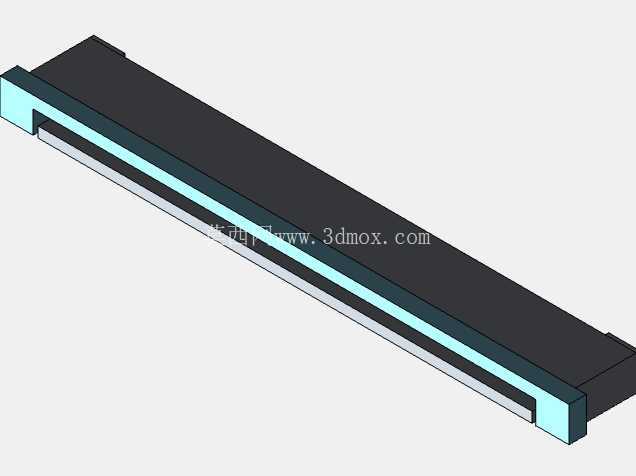

54Pin立式FFC FPC板端连接座结构设计

在消费电子、工控板卡、小型智能设备的板级互连场景里，FFC/FPC连接器是实现柔性排线与PCB板信号传输的核心互连部件，这款54Pin立式连接器，主要适配高密度排线的垂直板端连接需求，区别于卧式贴装的同规格连接器，立式结构能够让排线出线方向与PCB板面保持垂直，在设备内部堆叠空间紧张、排线需要沿垂直板面方向走线的场景下，能够大幅降低走线弯折半径，减少柔性排线长期使用后的疲劳折损风险。

从功能特性来看，这款连接器采用翻盖式锁止结构，排线插入后压下翻盖即可通过胶芯内部的接触端子与排线导体形成稳定压接，不需要额外焊接工序，现场装配与后期维护的排线更换效率更高，54Pin的引脚数能够满足多数中小尺寸显示屏、触控模组、传感器阵列的信号传输需求，引脚间距遵循行业通用的0.5mm规格，适配同规格的FFC/FPC柔性排线，接触端子采用弹性铜合金材质，表面做镀锡处理，既保证接触电阻处于较低水平，也具备足够的插拔寿命，能够承受多次排线拆装而不出现接触不良的问题。

设计过程中首先要考虑的是安装边界与PCB布局的适配性，这款连接器的塑壳主体采用耐高温LCP材质注塑成型，能够满足回流焊的高温工艺要求，焊脚位置采用SMT贴装定位设计，两端设置有定位柱，在PCB设计时对应位置预留定位孔，贴装时可以快速定位，避免回流焊过程中连接器出现偏移导致的虚焊问题。连接器的整体长度与54Pin引脚的排布长度匹配，宽度方向控制在极小尺寸，尽可能减少对PCB板面的占用，立式安装后的总高度经过优化，不会与板上其他 taller 元件产生空间干涉，在多层板堆叠的紧凑型设备内部，能够留出足够的安全间隙。

接触端子的结构设计是保证连接可靠性的核心，每一个端子都设计有独立的弹性接触臂，当翻盖压下时，接触臂会产生恒定的正压力，将排线导体紧紧压在接触面上，即使设备在运输或者使用过程中产生振动，也不会出现瞬断的问题。端子的焊脚部分做了加宽处理，与PCB焊盘的接触面积更大，焊接后的结合强度更高，能够承受一定的侧向推力，避免排线拉扯时将端子从塑壳中带出。塑壳两端设计有卡扣结构，与翻盖两端的卡位配合，翻盖压下后能够自动锁止，不会因为振动或者意外触碰导致翻盖弹起，造成排线松脱。

在实际选型应用中，这款连接器适合用在需要垂直出线的板间连接场景，比如小型工控主机的显示模组连接、便携医疗设备的传感器排线连接、智能家居主控板与功能模组的互连等场景，相比卧式连接器，立式结构的排线出线方向更贴近设备壳体的走线槽位置，不需要将排线大角度弯折就能引入走线槽，能够减少排线的应力集中点，提升长期使用的可靠性。设计建模时需要严格控制引脚的共面度，所有SMT焊脚的共面度误差需要控制在0.1mm以内，否则会出现部分焊脚虚焊的问题，塑壳的内部型腔尺寸需要与端子的过盈配合量匹配，既保证端子插入后不会松动，也不会因为过盈量太大导致塑壳出现注塑应力开裂的问题。翻盖的转轴位置采用间隙配合设计，保证翻盖转动顺畅，同时不会出现松脱的问题，转轴的阻尼感经过优化，翻开时可以保持在打开位置，方便操作人员插入排线，不需要额外用手扶住翻盖。

另外，连接器的防呆设计也做了对应考虑，塑壳的一端设置有防呆凸台，对应排线的防呆缺口位置，能够避免排线插反导致的信号接反问题，减少装配过程中的出错概率。接触端子的排列顺序遵循行业通用的引脚定义，与同规格其他品牌的连接器引脚定义兼容，在做替代选型时不需要修改PCB设计，能够直接替换使用。塑壳表面做了哑光处理，不会产生反光问题，在自动化贴装的视觉定位环节，能够提升视觉识别的准确率，减少贴装抛料率。
