单极双位滑动式电子开关结构设计

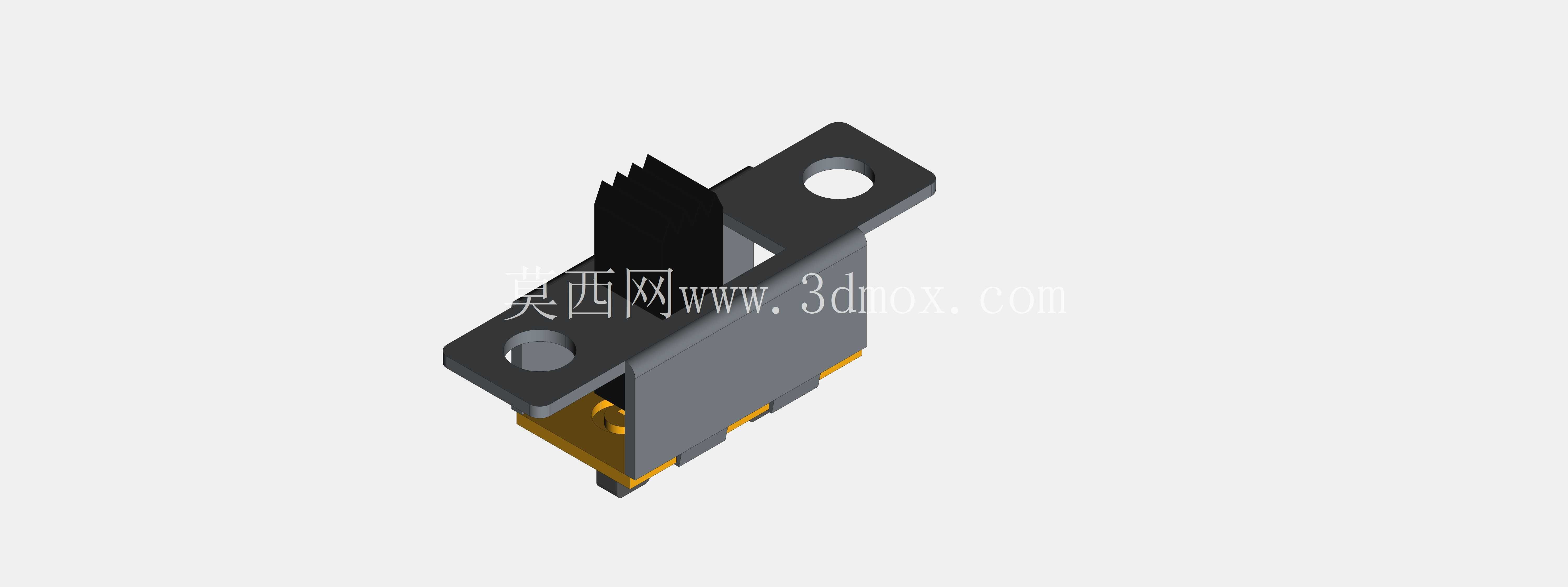

　　这类单极双位滑动开关，在消费类电子、小型工控终端、便携检测设备的电路通断控制场景中应用十分广泛，核心承担单路信号切换、小功率负载通断的功能，相比同规格的轻触按键，它具备明确的档位保持能力，不会因为外力误触出现瞬时状态跳变，在需要长期维持电路通断状态的回路中可靠性表现更突出。从结构设计逻辑来看，这款开关采用侧装式法兰固定结构，两侧伸出的安装耳上预留了标准圆形安装孔，安装时可直接通过M2规格的螺丝将开关主体固定在PCB板旁的塑胶支架或者金属安装面上，安装耳与开关主体为一体化注塑嵌件结构，金属安装片预埋在塑胶基座内部，避免长期受螺丝锁紧力出现基座开裂的问题。

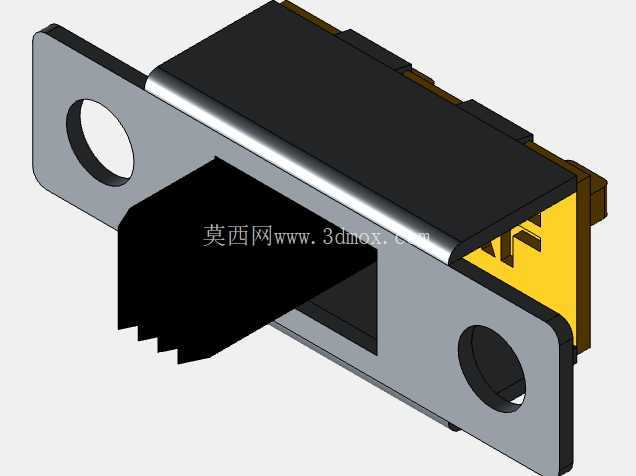

　　开关的滑动拨块做了防滑齿形结构设计，拨块表面的锯齿深度控制在0.3mm左右，既能够保证手动拨动时的摩擦力足够，不会出现打滑问题，又不会因为齿形过于尖锐划伤操作人员手指，拨块的滑动行程控制在3mm，档位切换时的到位反馈清晰，内部的动触片在滑动到两个极限位置时，会分别与对应的静触点完成压接，其中一个触点为常闭端，另一个为常开端，切换过程中动触片的接触压力保持在0.5N以上，能够有效避免接触不良、触点氧化导致的导通电阻过大问题。

　　从安装边界尺寸来看，这款开关的主体宽度控制在8mm，整体高度不含拨块凸起部分为10mm，安装耳的中心距为12mm，在做结构布局时，需要在拨块的滑动方向预留至少4mm的操作空间，避免周边结构件干涉拨块的滑动行程，同时开关底部的引脚间距符合标准2.54mm排距要求，可以直接对应PCB板上的焊盘进行波峰焊或者手工焊接，引脚伸出基座的长度为2.2mm，焊接时不会因为引脚过短出现虚焊，也不会因为引脚过长导致焊盘之间出现连锡短路。基座部分采用耐高温的PBT材质，能够承受260℃的波峰焊高温不会出现变形，内部的导电触片采用锡磷青铜材质，表面做镀银处理，既保证了接触导通的低电阻特性，又具备足够的弹性，长期滑动切换不会出现触片弹性衰减的问题，基座与上盖之间采用卡扣式装配，不需要额外打胶或者螺丝固定，装配效率更高，同时在基座的缝隙处做了微小的挡边结构，能够阻挡日常使用中的灰尘、细小杂物进入开关内部，避免触点被异物卡滞导致接触失效。

　　在实际选型应用时，这类开关通常用于直流30V以下、电流不超过2A的控制回路中，不能直接用于大功率负载的通断，避免触点拉弧烧蚀缩短使用寿命，在三维建模过程中，需要重点关注滑动拨块的行程限位结构，确保拨块滑动到两个极限位置时，内部触片的接触量足够，同时不会出现过滑导致触片变形的问题，安装孔的位置精度需要控制在±0.1mm以内，避免安装时出现孔位错位导致开关装配后受力变形，影响滑动手感。另外，开关的拨块突出安装面的高度为5mm，在做整机面板布局时，需要保证拨块突出面板的高度在3mm左右，既方便操作，又不会因为突出过多容易被外力碰撞损坏，针对不同的安装场景，这款开关的固定方式也可以做适配调整，如果是直接焊接在PCB板上，也可以省去两侧的安装耳，直接靠引脚的焊接强度完成固定，不过在有振动的使用场景下，还是建议保留安装耳做螺丝固定，避免长期振动导致引脚脱焊。
