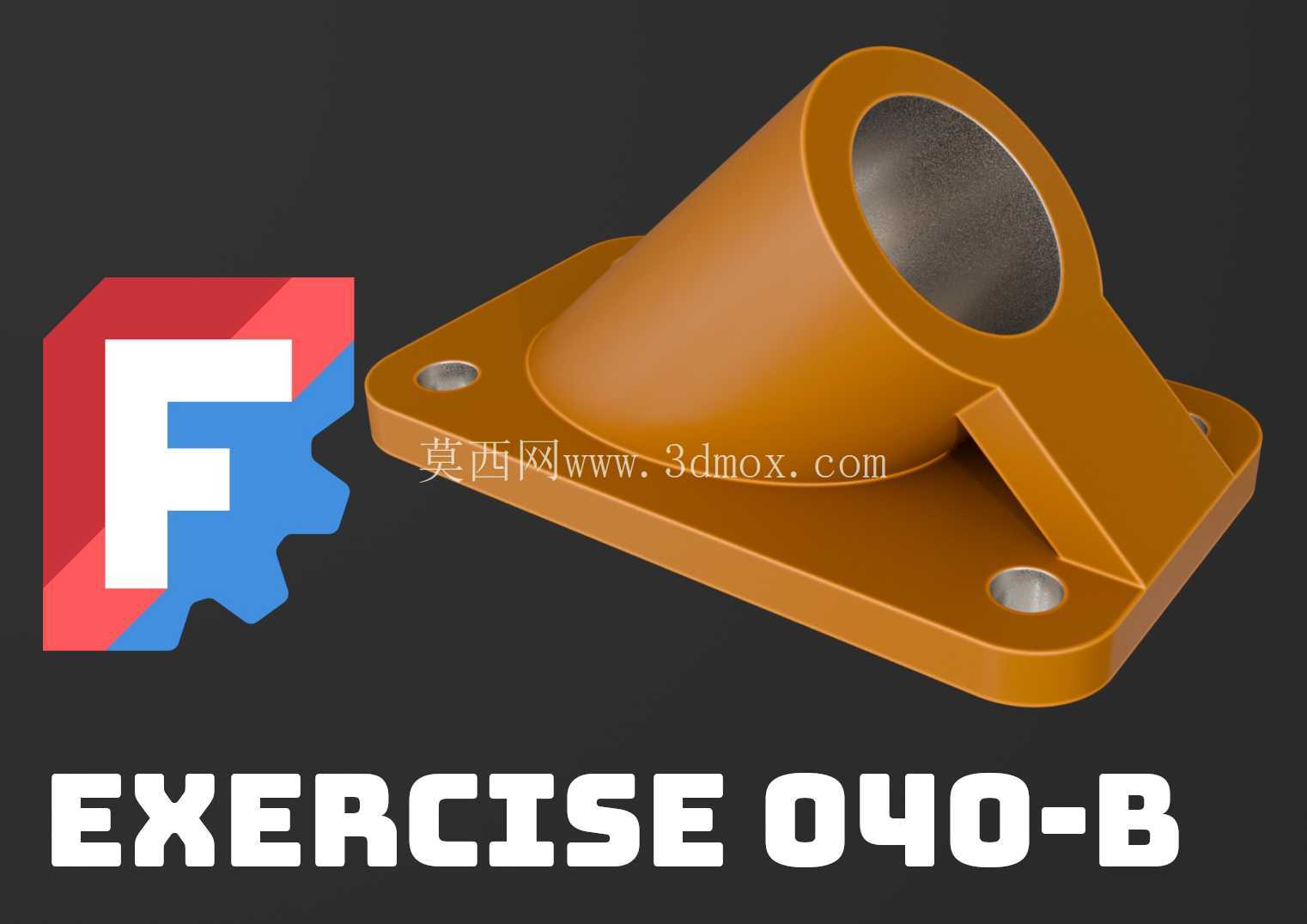

带法兰安装座斜向通孔支撑构件

　　这类带法兰底座的斜向通孔支撑构件，在轻工输送设备、小型液压站管路排布、非标自动化检测工位的走线与走管布局中应用十分广泛，很多现场安装时会遇到安装基面与被支撑元件轴线存在固定夹角的场景，采用直通孔支撑座需要额外加装角度调整垫片，不仅增加装配累计误差，长期受振动载荷作用时垫片还容易出现滑移移位，导致支撑的管路或杆件同轴度偏移，引发介质泄漏、杆件磨损加剧等问题。从实际使用场景来看，这类构件的核心功能是为穿过斜孔的杆件、管路或传感器导杆提供稳定的径向支撑，同时通过底部的法兰安装面实现与设备基座、型材架体的刚性连接，斜向的筒体结构直接将安装基面与被支撑件的轴线夹角做在零件本体上，省去了装配时的角度调整环节，也避免了额外拼接结构带来的刚度不足问题。

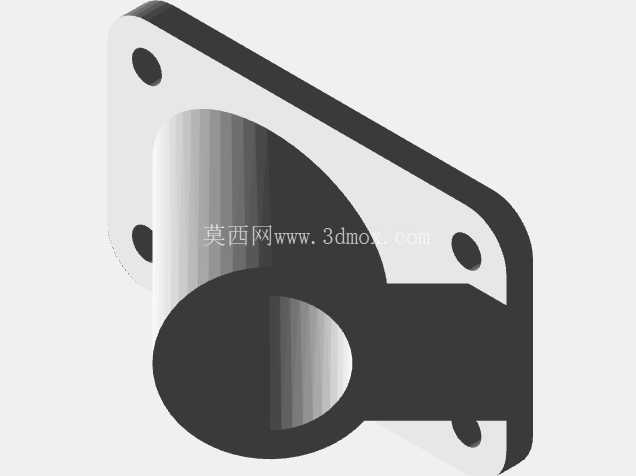

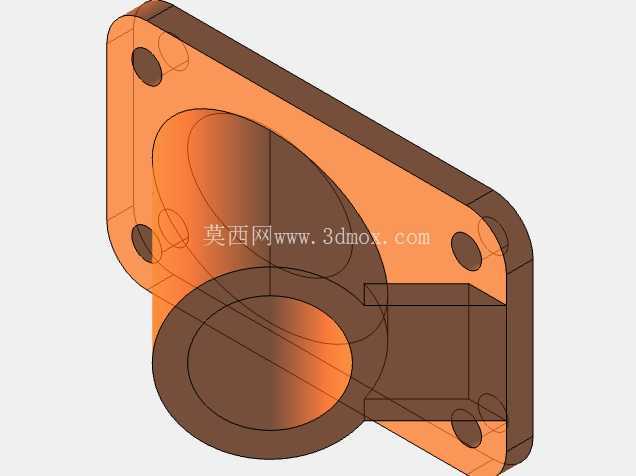

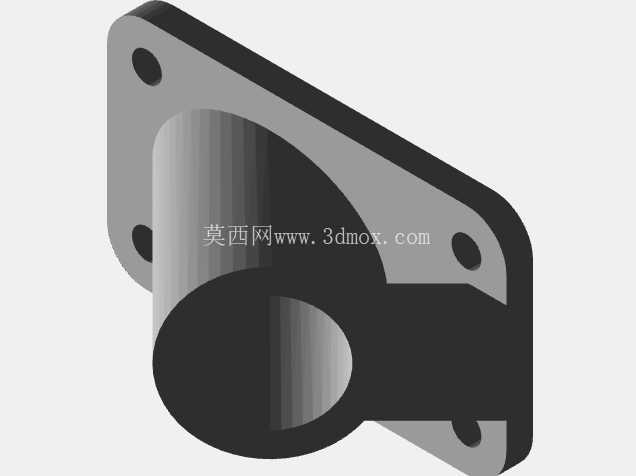

　　从设计逻辑上拆解这个构件，首先要确定的是斜筒体的轴线与法兰安装面的夹角，这个角度完全匹配现场安装空间的走向需求，筒体内部的通孔直径根据被支撑件的外径做适配，孔壁的粗糙度控制在满足滑动支撑或静配合的要求，若用于走管则预留合适的间隙方便管路穿过，若用于支撑滑动导杆则需要保证孔的圆柱度，避免导杆运动时出现卡滞。筒体与法兰底座的衔接处设置了三角形加强筋，这个结构是整个零件刚度保障的关键，因为斜向布置的筒体在承受径向载荷时，筒体根部与法兰的连接位置会产生较大的弯矩，没有加强筋的情况下长期受载很容易出现根部断裂，加强筋的厚度根据整体载荷大小匹配，既不会因为过厚导致零件成型时出现缩孔缺陷，也不会因为过薄起不到加强作用。

　　法兰底座上的两个安装孔采用沉孔设计，安装时螺栓头可以完全沉入沉孔内，不会突出底座表面，保证底座与安装基面完全贴合，避免出现安装间隙导致支撑精度下降，两个安装孔的孔距根据常用的型材安装孔位或者通用安装基面的螺孔间距做适配，保证现场安装时不需要额外打孔调整。安装边界方面，法兰底座的轮廓尺寸要保证安装时两个螺栓有足够的扳手操作空间，不会因为底座尺寸过小导致螺栓无法拧紧，斜筒体的伸出长度要满足被支撑件的支撑跨度要求，避免支撑点距离受力点过远导致支撑刚度不足，同时筒体的外径不能过大，避免与周边的其他设备构件产生运动干涉，尤其是在有移动部件的工位上，要提前核算筒体的外轮廓在设备全行程范围内的安全间隙。

　　在实际选型应用时，首先要核对斜筒体的轴线角度是否符合现场布局要求，其次确认通孔直径与被支撑件的尺寸匹配，再核对法兰安装孔的孔距是否与现有安装基面的螺孔位置一致，最后核算构件的整体高度是否满足安装空间的高度限制，避免出现安装后与周边构件碰撞的问题。这类支撑构件相比拼接式的角度支撑结构，整体成型的结构刚度更好，装配工序更少，在批量应用的非标设备中能有效减少装配工时，同时降低后期维护时的结构松动风险，尤其是在有持续振动的设备工位上，一体结构的抗疲劳性能远优于多零件拼接的支撑结构。
