垂直面板安装SD卡座斜角固定支架

　　在工业控制终端、嵌入式检测设备、小型通讯采集装置的面板布局设计中，经常会遇到电路板与前面板呈垂直排布的结构场景，这类布局下SD卡座的常规水平安装方式无法满足插拔操作的空间要求，也容易出现卡座与面板开口对位偏差、插拔受力不均导致的卡座焊盘脱落问题，这款斜角安装支架正是为解决这类垂直安装场景的痛点设计的结构件。从实际使用场景来看，这类支架多用于需要在设备前面板外露SD卡插槽，而核心控制板平行于设备腔体深度方向安装的设备中，比如便携工业数据记录仪、小型嵌入式工控主机、户外环境监测采集终端这类设备，内部空间紧凑，控制板无法弯折调整角度，通过这款支架的斜角过渡结构，可以将平行于控制板焊接的SD卡座，转换为与前面板呈垂直对位的角度，让SD卡的插拔方向正对面板预留的插槽开口，操作人员在设备外部就可以顺畅完成SD卡的插拔操作，不需要拆开设备外壳。

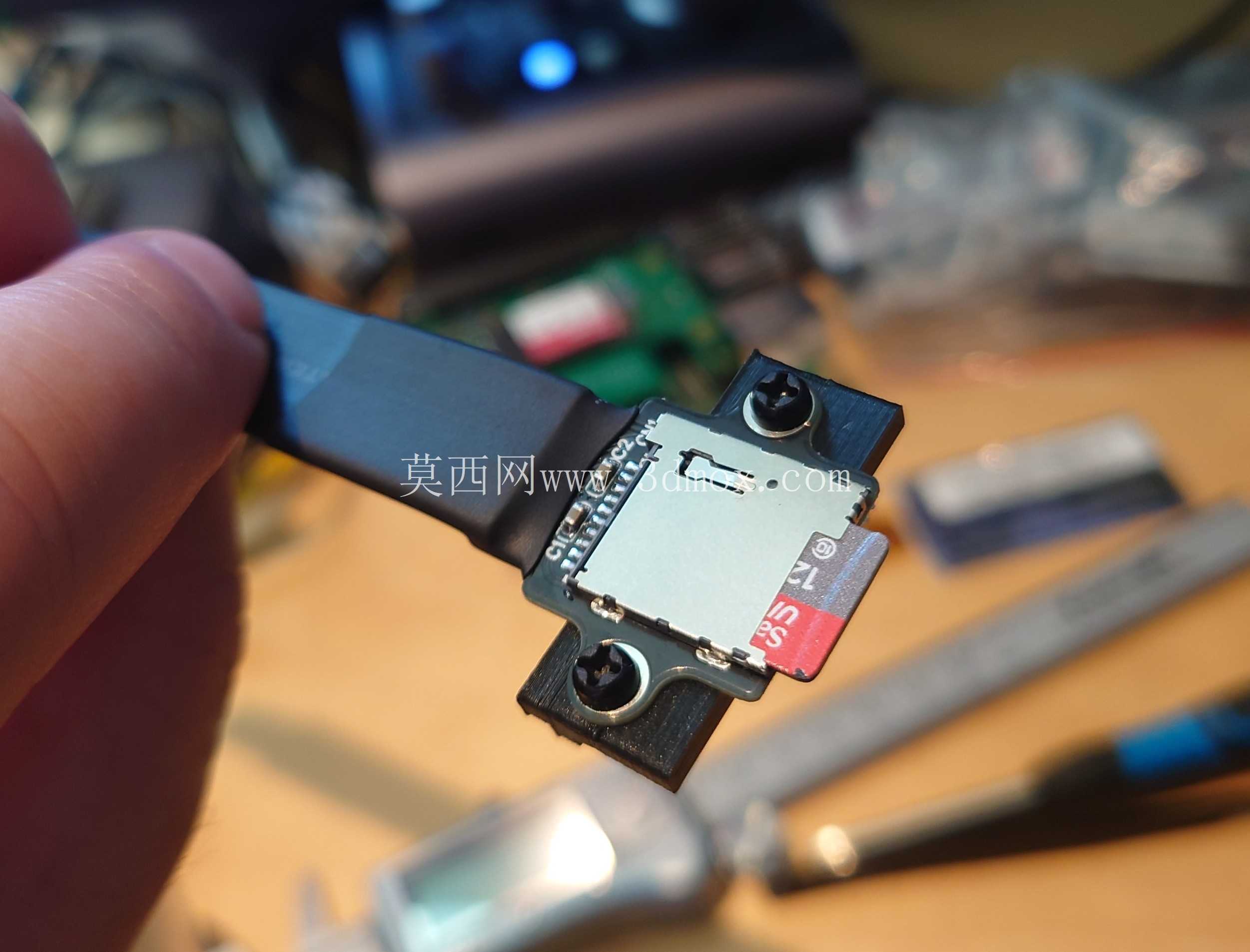

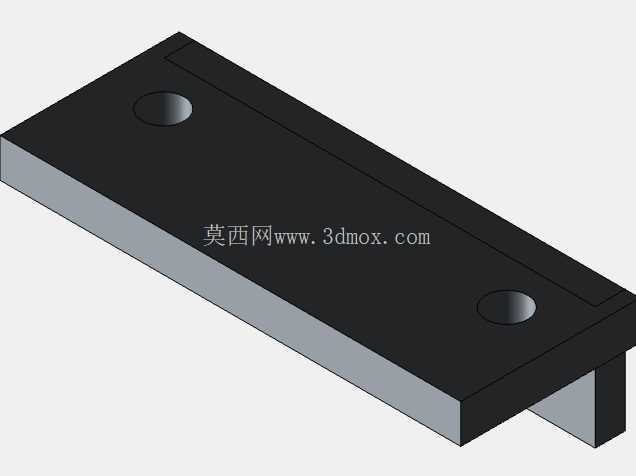

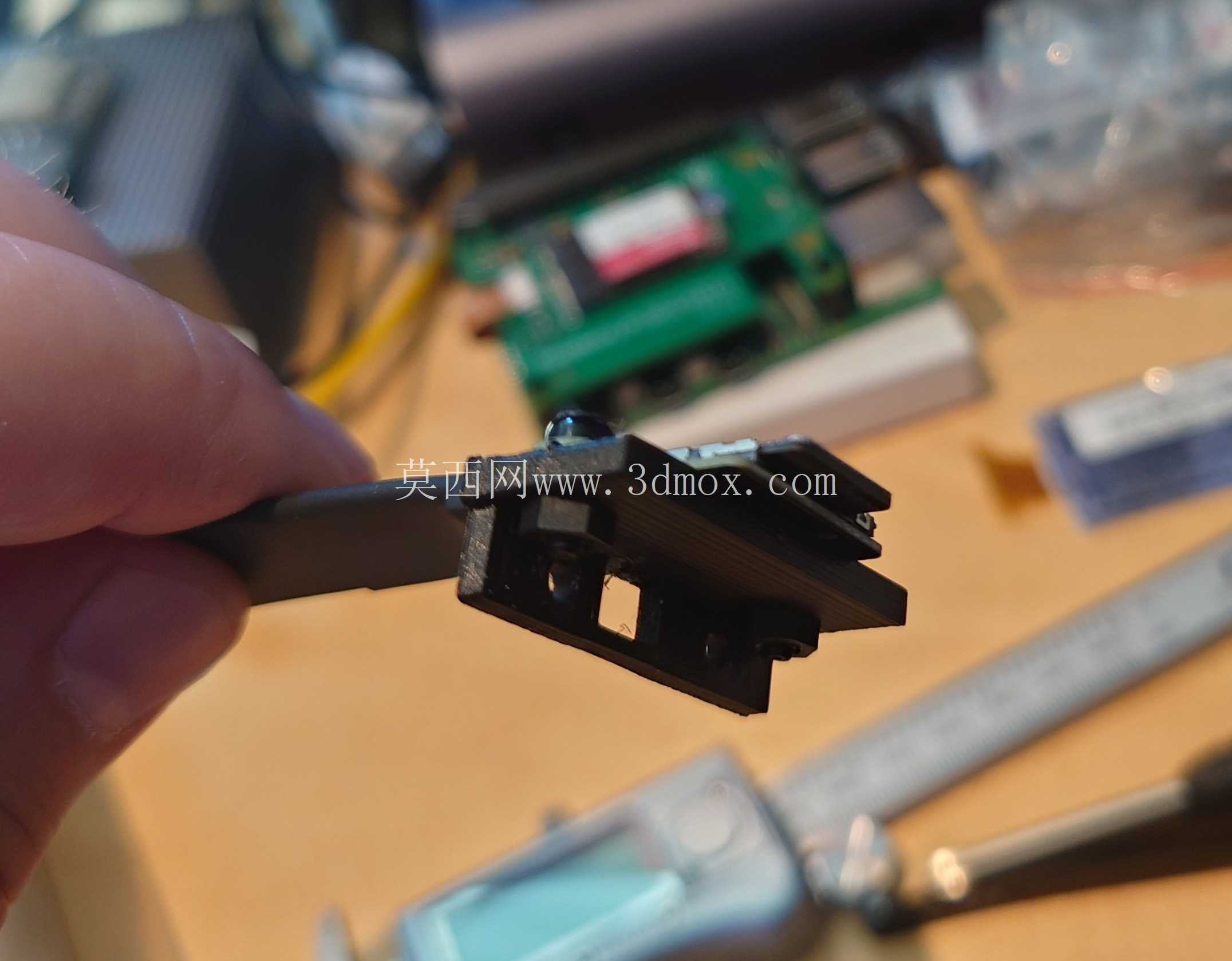

　　从功能特性上看，支架主体采用L型弯折的板式结构，主体承托面为平整的矩形板材，表面做了哑光硬质氧化处理，既可以避免与SD卡座金属外壳接触造成的电路短路问题，也能提升支架本身的结构强度，长期使用不会出现形变偏移。承托面上预留了两个沉头安装孔，安装时可以使用M2规格的沉头螺丝将支架直接固定在电路板对应的安装孔位上，沉头孔的设计可以让螺丝头部完全埋入支架表面，不会出现凸起干涉SD卡座安装的问题。支架的弯折边为垂直向下的定位挡边，安装时挡边可以紧贴电路板的侧边，实现快速定位，不需要反复调整支架的安装角度，就能保证SD卡座的中心与面板开口中心完全重合，降低装配时的对位难度。从设计思路来看，这款支架没有采用多余的复杂结构，整体以实用可靠为核心设计原则，斜角的角度经过实际装配验证，刚好匹配SD卡座焊接在电路板上后的高度差，让卡座的插槽端面与前面板内侧面的间隙控制在0.5mm以内，既不会因为间隙过大导致SD卡插入时出现歪斜，也不会因为间隙过小出现面板压合时顶到卡座的问题。支架的板材厚度选用1.5mm的冷轧钢板，兼顾了结构强度和空间占用，在承托SD卡座插拔时的侧向受力时不会出现弯折，同时整体厚度较薄，不会过多占用设备内部的有限空间。

　　在安装边界方面，支架的整体长度与SD卡座的长度匹配，宽度略大于卡座本体，两侧预留了0.8mm的避让间隙，避免支架加工公差导致卡座无法顺利放入；两个安装孔的中心距与常规SD卡座的安装定位孔距完全匹配，不需要在电路板上额外重新打孔，可以直接适配市面上绝大多数标准封装的SD卡座焊接位。弯折边的高度与电路板的厚度匹配，安装后挡边刚好卡在电路板边缘，不会出现支架沿安装面滑动的问题，即使设备在运输过程中出现振动，支架也不会发生位移，保证SD卡座与面板开口的对位精度长期稳定。

　　在实际装配过程中，这款支架的安装流程非常简便，只需要先将支架通过沉头螺丝固定在电路板对应的位置，再将SD卡座焊接在电路板上，卡座的背部刚好贴合在支架的承托面上，插拔SD卡时产生的侧向力会通过支架分散到整个电路板上，而不是完全作用在卡座的焊盘上，可以有效避免长期插拔导致的焊盘开裂、卡座松动等常见故障。对于结构设计人员来说，这类标准化的转接支架可以直接套用在类似的垂直面板安装场景中，不需要重新设计转接结构，能够有效缩短设备的结构开发周期，同时经过实际验证的结构可靠性也能减少后期样机测试阶段的结构修改次数。在空间适配方面，支架的边缘都做了0.2mm的倒角处理，不会出现锐边划伤操作人员或者划破内部线材的问题，整体外形规整，在设备内部腔体中不会与其他元器件产生干涉，对于内部空间局促的小型嵌入式设备来说，这种紧凑的结构设计可以最大化提升内部空间的利用率。
