30x30规格铝制光栅轮廓结构设计

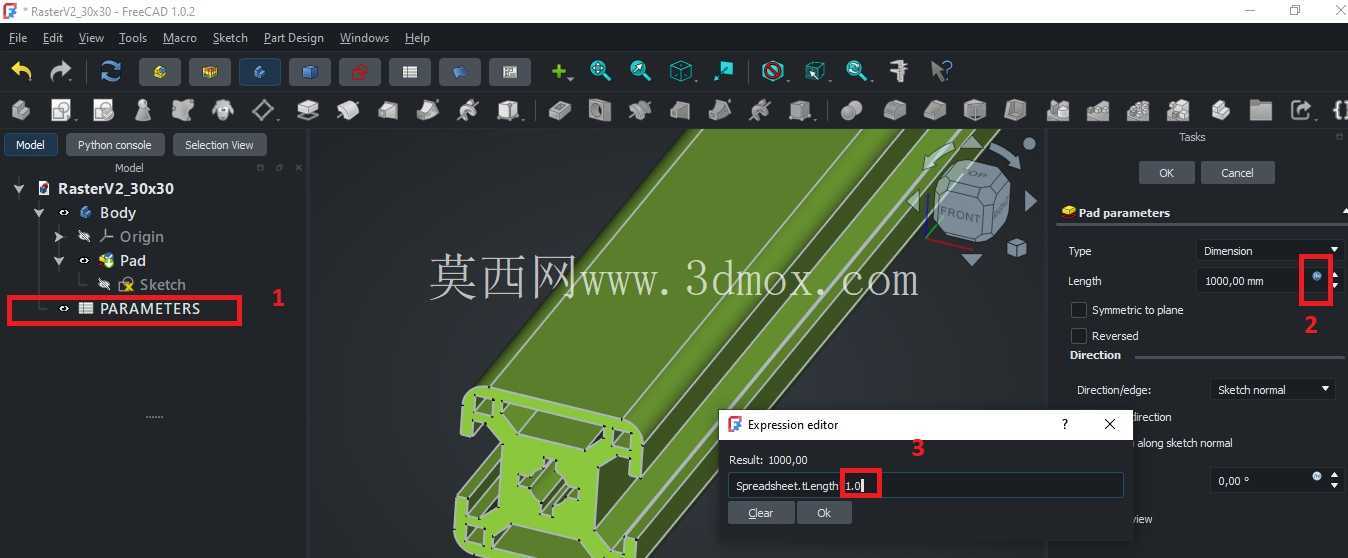

　　在工业传感防护、设备安全防护类的配套构件设计中，这类铝制光栅轮廓件的应用场景覆盖了自动化生产线安全光栅的外框支撑、小型设备光栅定位基座、流水线工位光栅防护挡板等多个实际工况。日常做设备改造或者非标设计时，经常会遇到标准光栅外框长度无法适配现场安装空间的问题，这款轮廓结构的设计核心就是解决这类适配痛点，通过焊盘功能配合参数化调整逻辑，可直接在建模环境下通过表达式编辑器修改总长度参数，不需要重新绘制截面轮廓，大幅缩短改型设计的周期。

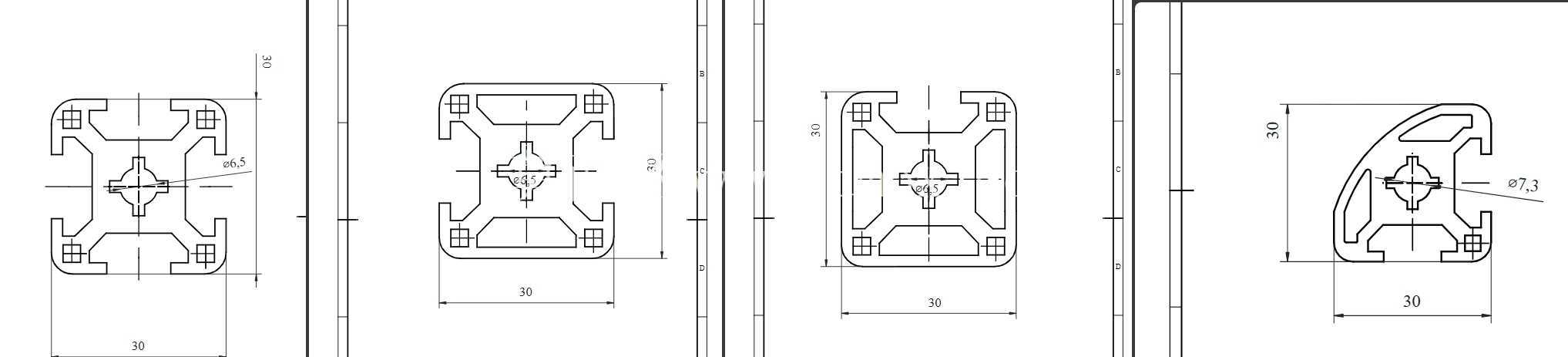

　　从结构本身来看，截面采用对称式镂空设计，四个边角预留的安装卡位可直接匹配标准光栅的发射、接收端模块固定位，中间的十字形加强筋既保证了铝制构件挤压成型后的结构刚性，又能最大限度降低整体重量，避免长尺寸状态下出现中部下挠的问题。外形尺寸基准为30x30的正方形截面，这个尺寸规格刚好适配市面上多数小型安全光栅的安装边界，不管是嵌入设备护板安装还是外挂在设备机架侧面，都不会超出常规安装位的预留空间，两侧的定位凸台可直接卡在标准铝型材的槽位内，不需要额外加工转接件就能完成快速装配。

　　设计过程中特意将轮廓的壁厚控制在均匀1.5mm，这个厚度既满足铝压铸或者铝挤压成型的工艺要求，不会出现充型不满或者壁厚不均导致的变形问题，同时在安装M3规格的固定螺丝时，有足够的咬合深度保证连接强度，不会出现滑牙或者固定位开裂的情况。轮廓上预留的多个方形镂空位，一方面是为了给光栅的信号传输留出无遮挡通道，避免金属构件遮挡红外信号导致光栅误触发，另一方面也能减少材料用量，降低单件的生产成本，同时方便现场布线时将光栅的连接线从镂空位穿出，整理线束更加规整。

　　实际选型使用时，不管是做小型冲床的安全防护光栅外框，还是自动化装配工位的区域检测光栅支撑件，这款轮廓都能通过参数调整快速匹配不同的防护高度需求，不需要单独开模制作不同长度的外框构件，对于小批量定制化的设备改造项目来说，能有效降低配套构件的采购成本和交付周期。从安装边界来看，30x30的截面尺寸在安装时，只需要在设备安装面预留35mm以上的平面空间即可完成固定，轮廓背面的定位槽可配合T型螺栓直接固定在工业铝型材机架上，安装后整体突出安装面的高度不超过32mm，不会和周边的运动部件产生干涉，在一些安装空间紧凑的小型自动化设备上也能顺利布置。结构的对称设计也降低了加工和装配的出错率，不管是正向还是反向安装，都能匹配光栅模块的固定孔位，现场装配时不需要特意区分方向，能提升一线装配人员的作业效率。另外轮廓两端的焊盘结构设计，在需要拼接加长使用时，可直接通过端面焊盘完成焊接固定，焊接后打磨焊缝即可保证整体的直线度，不需要额外添加拼接转接件，对于一些防护跨度较大的工位，可通过多段拼接满足使用需求，不需要定制超长尺寸的挤压型材，进一步提升了构件的适配灵活性。
