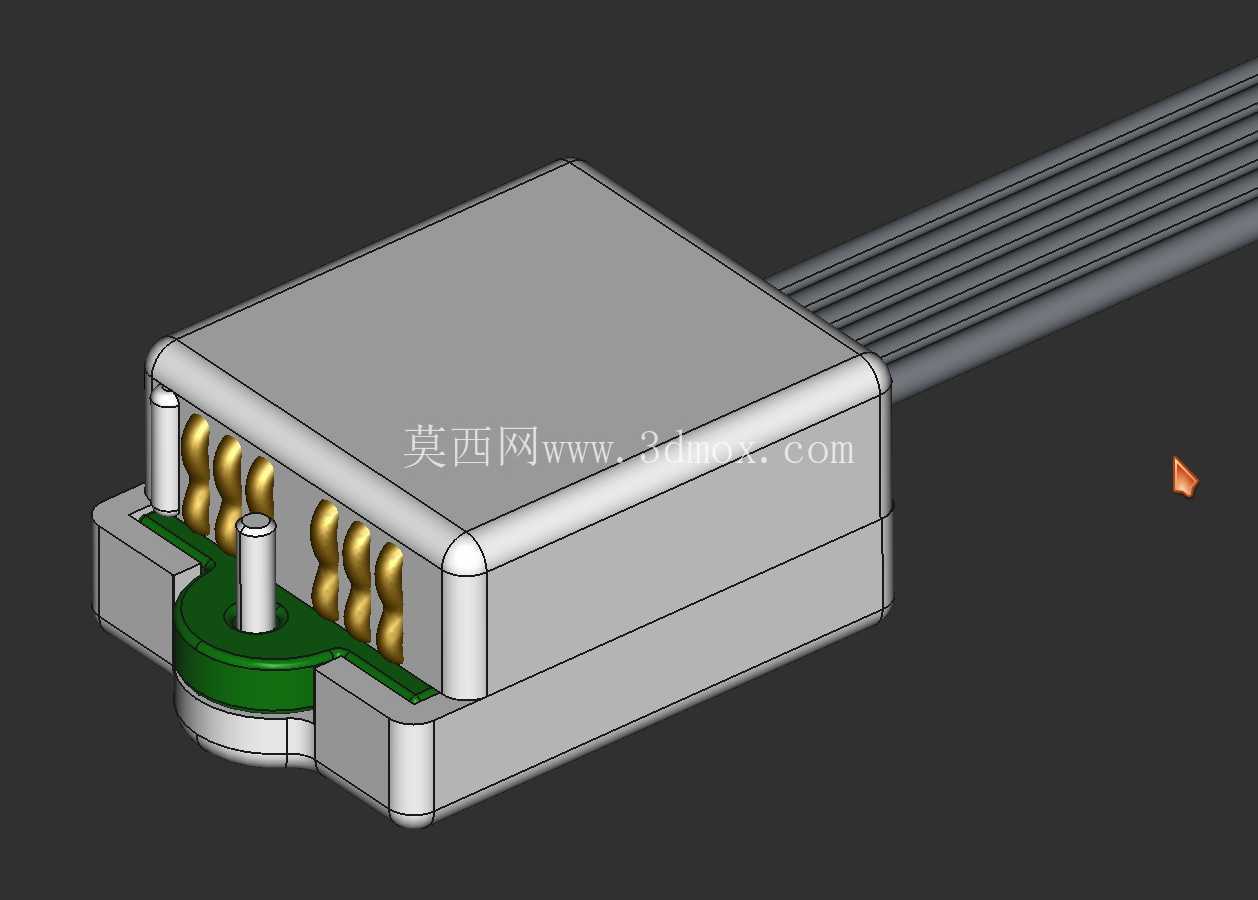

TagConnect六针IDC边缘连接接插件结构

　　在小尺寸PCB调试、量产烧录工位的工装设计场景里，这类IDC边缘连接结构的使用频率极高，不同于传统带锁扣的板对板连接器，它不需要在目标PCB上预留焊接座的空间，直接靠弹性探针压接在PCB边缘的镀金焊盘上就能完成信号连通，很多手持调试设备、小型编程器的外接探线端都会采用这类结构，能大幅缩减目标板的占用面积，尤其适合空间极度受限的可穿戴设备、微型传感器板的调试接口设计。从结构设计逻辑来看，整个接插件的外壳采用上下扣合的方型壳体，边角做了R0.8的圆角过渡，既避免注塑生产时的应力集中问题，也能减少日常插拔操作中边角磕碰导致的壳体开裂风险。

　　壳体前端探出的定位柱是核心定位结构，直径1.5mm，长度2mm，使用时刚好卡入PCB边缘预留的定位孔内，保证六根弹性探针能精准对准对应的焊盘，不会因为压接偏移导致探针错位短路或者接触不良。接触端采用的是弯式弹簧探针，每根探针的预压行程设计在0.3mm到0.8mm之间，压接到位后能提供稳定的接触压力，即使PCB焊盘存在0.1mm以内的平面度公差，也能保证每根针都可靠接触，不会出现某一针虚接的问题。探针尾部直接和IDC刺破式端子压接，不需要额外焊接，多股排线直接卡入壳体尾部的线槽内，压合上盖后刺破端子就能穿透线皮和线芯导通，装配效率比焊接式线束高很多，适合批量生产的工装线束加工。安装边界方面，整个接插件的主体外形尺寸控制在12mm10mm8mm的范围内，尾部引出的排线采用6芯并排扁平线，线径0.12平方毫米，弯折半径最小可以做到5mm，在工装内部布线时不会占用过多走线空间。壳体侧面没有额外的锁扣结构，压接使用时靠外部工装的压块提供持续的压力，不需要在PCB上做卡扣避让位，对于一些只需要临时接触的烧录、测试场景，用完直接拔离即可，不会在目标板上残留任何焊接器件，能满足很多洁净度要求高、不允许板上留多余器件的产品测试需求。

　　设计过程中需要重点关注探针的排布间距，六根探针的中心距严格按照2.54mm的标准IDC间距排布，和通用的IDC排线座定义完全兼容，不需要额外做信号定义转换，能直接匹配市面上通用的编程器、仿真器的引脚定义。前端绿色的绝缘基座采用PBT材质制作，耐温等级达到120摄氏度，探针穿过基座上的预钻孔后尾部做限位，不会因为反复压接导致探针后退或者位置偏移，基座和上下外壳之间采用卡槽定位，装配时不需要打胶，靠卡扣就能完成固定，后期维护更换探针时只需要撬开外壳就能操作，维护成本很低。

　　实际使用中要注意，这类边缘连接器的压接面需要保持垂直于PCB平面，倾斜角度不能超过5度，否则会导致边缘的探针接触压力不足，出现信号中断的问题，所以配套工装的压头通常会做浮动导向结构，保证接插件下压时始终和PCB保持垂直。另外探针的接触端采用球面设计，压接时不会刮伤PCB表面的镀金层，经过上千次反复压接后，焊盘依然不会出现明显的划痕，能满足量产工位长期反复使用的耐磨要求。尾部的排线出口处做了喇叭口的过渡结构，避免排线反复弯折时在出口位置出现线芯断裂的问题，弯折寿命比直角出线的结构提升三倍以上，适合测试工位频繁拖动线束的使用场景。
