大尺寸窄边铝合金壁挂相框结构设计

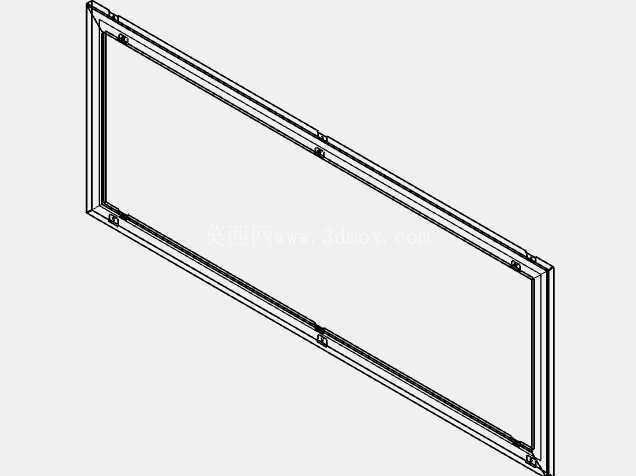

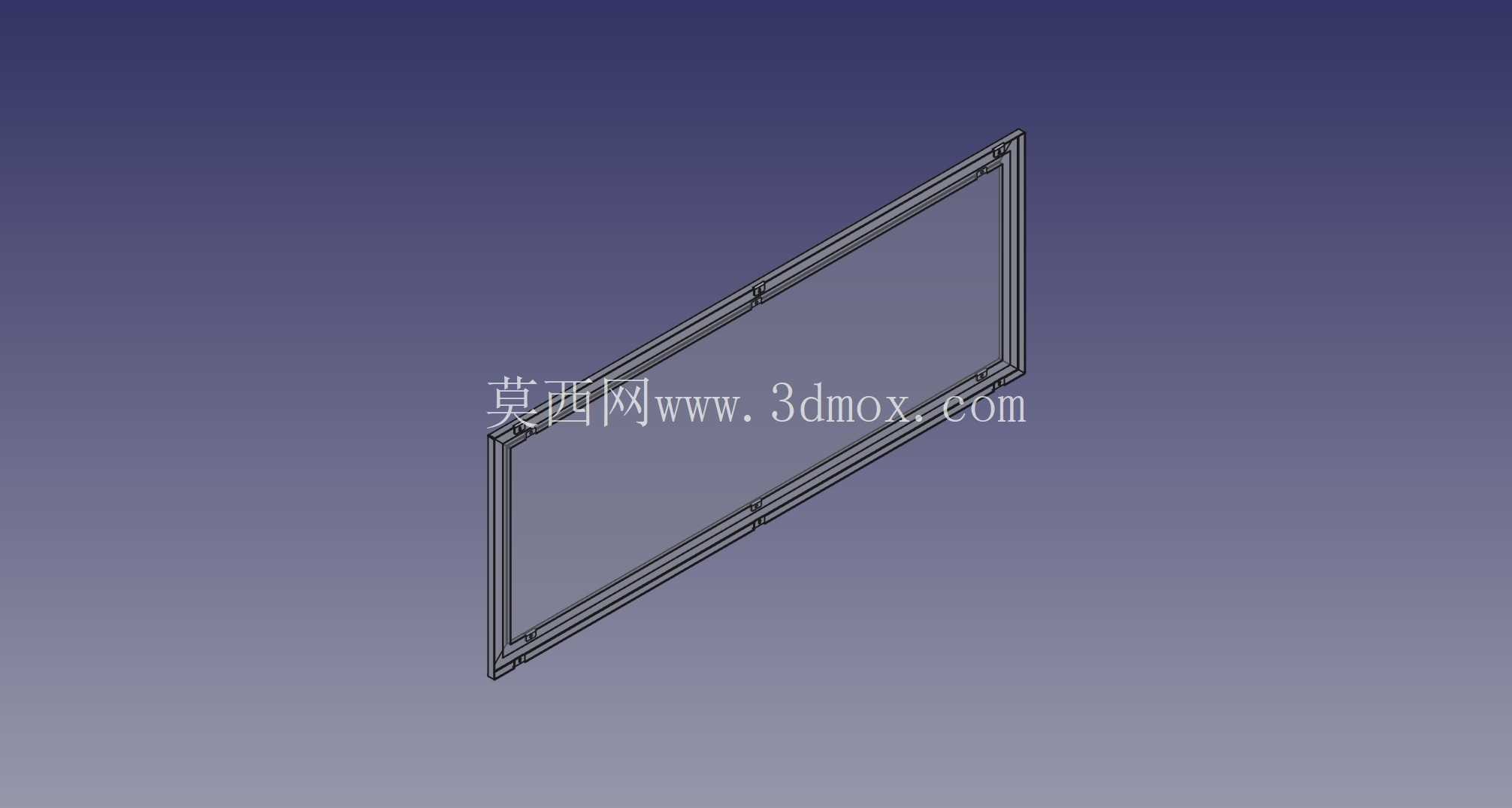

这款长条形窄边相框的三维结构，最初是针对商用空间大幅面展示需求做的适配设计，核心应用场景覆盖连锁门店宣传海报挂载、公共区域导视标识装裱、家居空间大幅装饰画固定这几类场景，区别于常规小尺寸桌面相框，它的整体外轮廓尺寸达到1260mm×460mm，属于大长宽比的横向展示构件，设计阶段首先要解决的就是长边框的挠度变形问题。

从结构细节来看，整个相框采用分体式边框拼接设计，四条边框的截面为带嵌槽的空心型材结构，嵌槽的宽度预留了面板、衬板、固定弹片的堆叠安装空间，不需要额外打胶就能完成画芯与透明面板的装夹，后期更换展示内容时只需要拆开侧边的固定卡扣就能操作，不会破坏墙面的安装基面。边框的拼接位置做了45度切角对位结构，角部内置隐藏式连接插件，避免拼接处出现错位缝隙，同时也能提升整体框架的抗扭强度，避免长距离运输或者安装过程中出现角部开裂的问题。

安装边界方面，这款相框的背部预留了两个壁挂挂点，挂点的位置做了加强筋处理，对应墙面安装时的水平孔距经过重心核算，挂装后不会出现前倾或者左右歪斜的问题，框架整体的厚度控制在较薄的区间，贴墙安装后和墙面的间隙很小，不会出现突兀的突出感，适配现代简约的装修风格。边框的内侧还做了细微的承托台阶，透明面板放置在台阶上之后，不会出现向内凹陷的问题，即使是大尺寸的亚克力面板，也能依靠边框的多点承托保持平面度，避免长时间使用后面板中部下垂影响展示效果。

设计过程中特意规避了常规相框容易出现的几个问题：一是长边框的型材壁厚做了梯度调整，靠近拼接角的位置壁厚稍厚，中部位置在保证强度的前提下适当减薄，控制整体重量的同时不会降低结构刚性；二是背部的挂点做了上下方向的余量设计，安装时可以小幅调整相框的水平度，不需要反复打孔定位；三是边框的外露边缘做了小圆角处理，没有尖锐的棱角，安装和更换画芯的时候不会划伤手部，也不会刮蹭到画芯或者透明面板的边缘。

从实际使用的角度出发，这款结构不需要复杂的专用安装工具，普通的家用冲击钻就能完成墙面固定，日常维护只需要擦拭边框表面即可，嵌槽内部预留的微小排水间隙，也能避免在潮湿环境下使用时，槽内积凝露导致画芯发霉的问题。针对不同的使用场景，这个框架结构还可以做尺寸延伸，只需要调整单根边框的裁切长度，更换对应长度的连接插件就能适配不同长宽比的展示需求，不需要重新开模制作型材，能有效降低衍生规格的制作成本。

结构建模阶段对整个框架做了静力学仿真验证，在正常挂载、单侧受力的工况下，长边框的最大形变量控制在肉眼不可察的范围内，角部连接位置的应力集中点也做了圆弧过渡处理，反复拆装也不会出现应力断裂的问题。和传统的木质大相框相比，这种型材拼接的结构重量更轻，防潮性能更好，不会因为温湿度变化出现边框变形、接缝开裂的问题，更适合人流较大的公共区域或者湿度较高的卫浴、餐厨空间使用。
