工业设备连接支撑支架结构设计

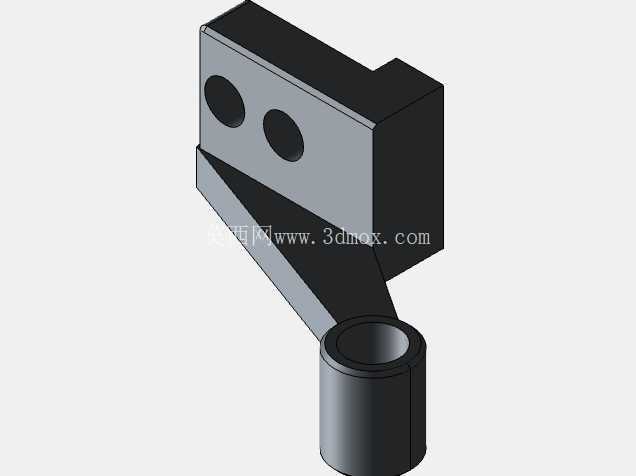

　　这款支撑支架属于工业设备中常见的连接承载构件，主要应用在中小型自动化生产线、轻工机械的工位调节机构、检测设备的探头固定端等场景，承担着连接两个相对独立功能模块、传递静态载荷与小幅动态载荷的作用，在设备运行过程中需要保证连接端的位置精度，避免因支架形变导致末端执行件或检测元件出现位置偏移，影响整台设备的运行精度。从结构设计逻辑来看，整个支架采用一体化压铸成型的结构思路，避免了多零件拼接带来的装配累计误差，同时减少了紧固件的使用数量，降低后期维护过程中连接件松动的风险。

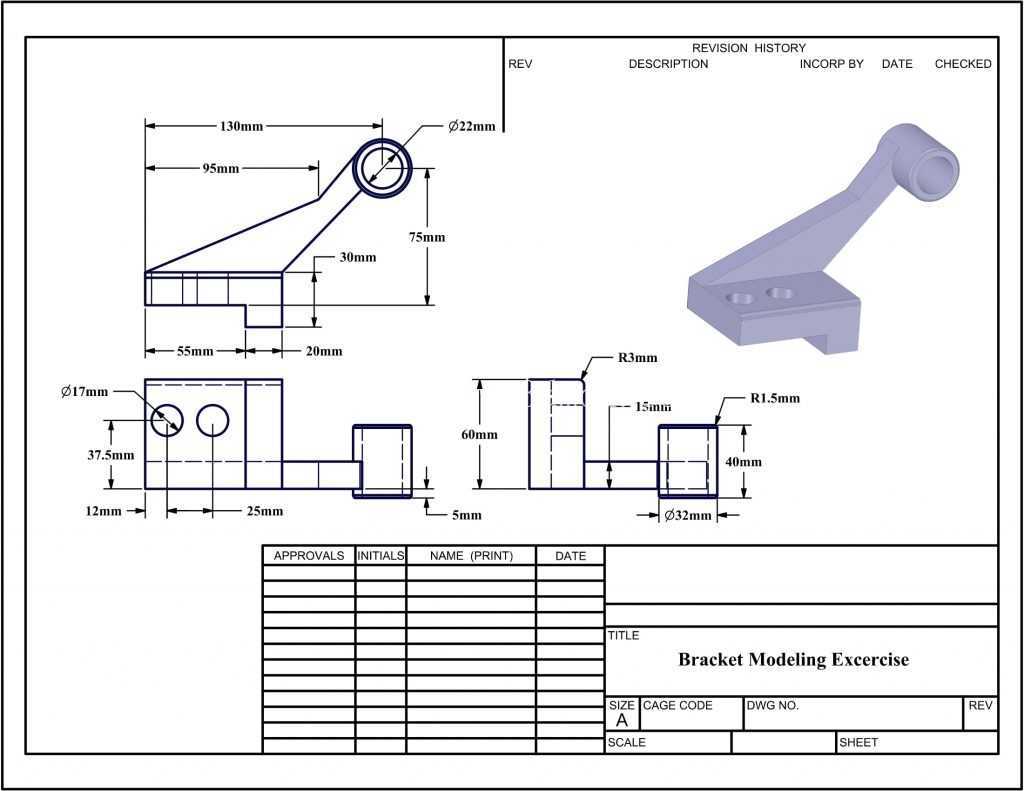

　　支架底部为矩形安装基座，基座上预留两个圆形安装孔，孔中心距为25mm，基座整体宽度为37.5mm，安装边距基座侧边的最小距离为12mm，安装时可通过螺栓直接固定在设备的安装基板上，基座底部设计为平面结构，能够与安装面完全贴合，保证安装后的接触刚度，避免出现悬臂翘曲的问题。从基座向上延伸的斜向支撑臂是整个零件的核心承载段，支撑臂与水平基座的夹角经过力学核算，在保证末端安装位高度达到75mm的前提下，尽可能缩短力臂长度，减少根部的弯矩载荷，支撑臂的截面采用渐变式设计，靠近基座根部的截面厚度更大，向末端逐步过渡，在保证整体强度的同时控制零件的整体重量，减少材料浪费。

　　支撑臂末端为带孔的轴套连接端，内孔直径为22mm，用于穿装连接销轴或转轴，实现与被支撑部件的铰接或固定连接，轴套端的中心距离基座安装面的垂直高度为75mm，水平方向距离基座近端侧边的距离为95mm，距离基座远端侧边的总长度为130mm，这一尺寸边界能够适配多数小型功能部件的安装空间需求，不会与周边其他结构件产生运动干涉。支架侧部还设计有阶梯式的辅助安装凸台，凸台总高度为60mm，其中上层凸台高度为15mm，末端凸台的安装孔直径为32mm，凸台根部设计有R3mm的过渡圆角，减少应力集中的问题，凸台与基座连接位置的壁厚为5mm，同时在凸台的边角位置设计有R1.5mm的倒角，既避免压铸过程中出现尖角缺料的问题，也能减少安装过程中锐边划伤操作人员的风险。

　　在细节处理上，所有的安装孔端面都设计有凸台结构，增加螺纹连接的接触长度，提升连接的可靠性，所有的棱边都做了小倒角处理，去除压铸后的飞边毛刺。整个支架的受力路径经过优化，载荷从末端轴套端通过斜向支撑臂传递到底部安装基座，再通过两个安装螺栓分散到设备基板上，没有出现明显的受力薄弱点，在常规的静态载荷下不会出现塑性形变，能够满足长期稳定使用的需求。这类支架在设计过程中充分考虑了压铸工艺的成型特性，所有的壁厚都保持均匀，没有出现过大的壁厚差，避免压铸成型后出现缩孔、缩松等内部缺陷，同时脱模斜度控制在合理范围内，不需要复杂的侧抽芯结构就能完成压铸生产，能够有效降低零件的制造成本，适合批量生产应用。在实际装配过程中，该支架既可以作为固定支撑件使用，也可以在末端轴套位置加装转轴，实现被支撑部件的小角度转动调节，适配不同工位的角度调整需求，底部的安装孔可以适配常用的内六角螺栓，安装拆卸都比较便捷，不需要特殊的专用工具，后期维护更换的成本较低。
