CJMCU-103功能模块安装基座结构设计

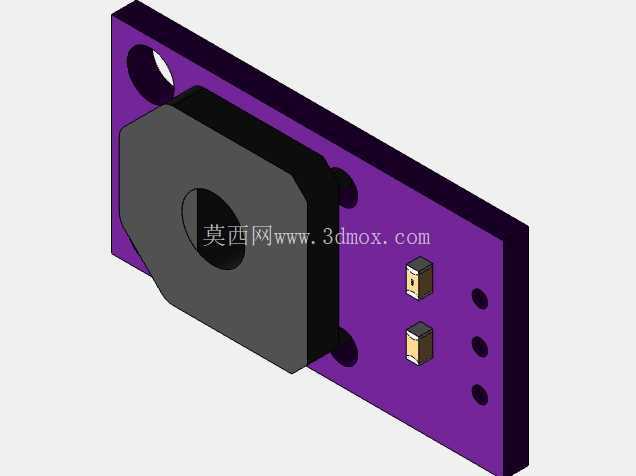

　　在嵌入式传感检测、小型实验装置搭建、开源硬件二次开发的实际项目中，这类功能模块的安装适配一直是结构设计环节容易被忽略的细节——很多工程师在做整机布局时，往往只关注核心元器件的电路连通，却忽略模块本体的固定可靠性，最终在设备调试、运输或者长期运行过程中，出现模块移位、接插件松脱、传感检测面偏移等问题，直接影响整套装置的运行稳定性。这款CJMCU-103模块的安装结构设计，完全从实物装配的实际需求出发，没有做多余的装饰性结构，所有几何特征都服务于安装固定、功能避让、元器件防护这几个核心目标。从结构布局来看，载板采用长条形平板构型，整体厚度控制在满足结构强度的最小范围内，既不会占用过多的设备内部安装空间，也能保证在常规螺丝锁紧的工况下不会出现板体翘曲。载板一端预留了大尺寸的中心避让孔，用来容纳模块核心功能元件的突出部分，这个孔的直径和沉台深度完全匹配实物元件的外形尺寸，装配时核心元件可以从孔位处穿出，不会和载板发生硬干涉，同时元件周边的八边形定位凸台刚好卡在载板对应的沉槽内，不需要额外打胶就能限制元件的周向转动，装配时的定位效率很高。

　　载板上的安装孔位做了差异化设计，靠近功能元件端的大直径通孔用来穿入规格稍大的固定螺丝，适合把整个模块固定在壁厚较大的设备机架或者安装立板上，沿载板长度方向排布的三个小直径通孔，则适配小型自攻螺丝或者铜柱安装，满足在紧凑空间内叠层安装的需求，不同孔径的搭配让这个模块可以适配多种不同的安装场景，不需要额外做转接板就能直接固定。载板表面预留的两个贴片元件安装位，位置刚好避开了所有安装孔的锁紧受力区域，螺丝锁紧时的压应力不会传递到贴片元件的焊盘位置，能避免长期应力作用下出现焊盘脱落、元件虚接的问题。

　　在设计建模过程中，所有的安装孔中心距、元件避让边界、凸台高度尺寸都完全参照实物的测量值还原，没有做随意的尺寸缩放，导入到装配体中可以直接做干涉检查，不需要反复调整尺寸就能完成虚拟装配。对于做小型智能装置、教学实验平台、传感检测节点开发的结构工程师来说，这个模型可以直接调用到自己的整机设计文件中，用来核对安装空间、预留走线位置、匹配固定孔位，减少自己从零开始测绘建模的时间成本。实际装配时，核心功能元件的检测面朝向可以根据安装需求调整，载板的平板结构可以和不同材质的安装面紧密贴合，不会出现安装间隙导致的模块晃动，载板边缘做了微小的倒角处理，装配时不会划伤操作人员的手，也不会刮伤设备内部的连接导线。

　　在做整机布局时，这个模块的长条形构型可以顺着设备内部的走线方向布置，不会和周边的接插件、线路板、结构筋位发生空间冲突，三个成排的小孔位还可以根据实际安装需求选择其中一个或者两个做固定，灵活度很高。不同于很多只做外观还原的三维模型，这个结构把所有和装配相关的细节都做了还原，包括贴片元件的高度、定位凸台的倒角、安装孔的沉头深度，在做虚拟装配时可以完全模拟真实的装配状态，提前发现设计中存在的干涉问题，避免实际加工组装时才发现尺寸不匹配的问题，大幅缩短样机调试的周期。
