42型两相混合式步进电机结构设计

在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，42规格的步进电机一直是选型清单里的高频选项，这次完成的这款步进电机三维结构，完全围绕小空间安装场景的实际需求做结构还原，没有做多余的装饰性设计，所有结构特征都服务于实际装配与运行需求。

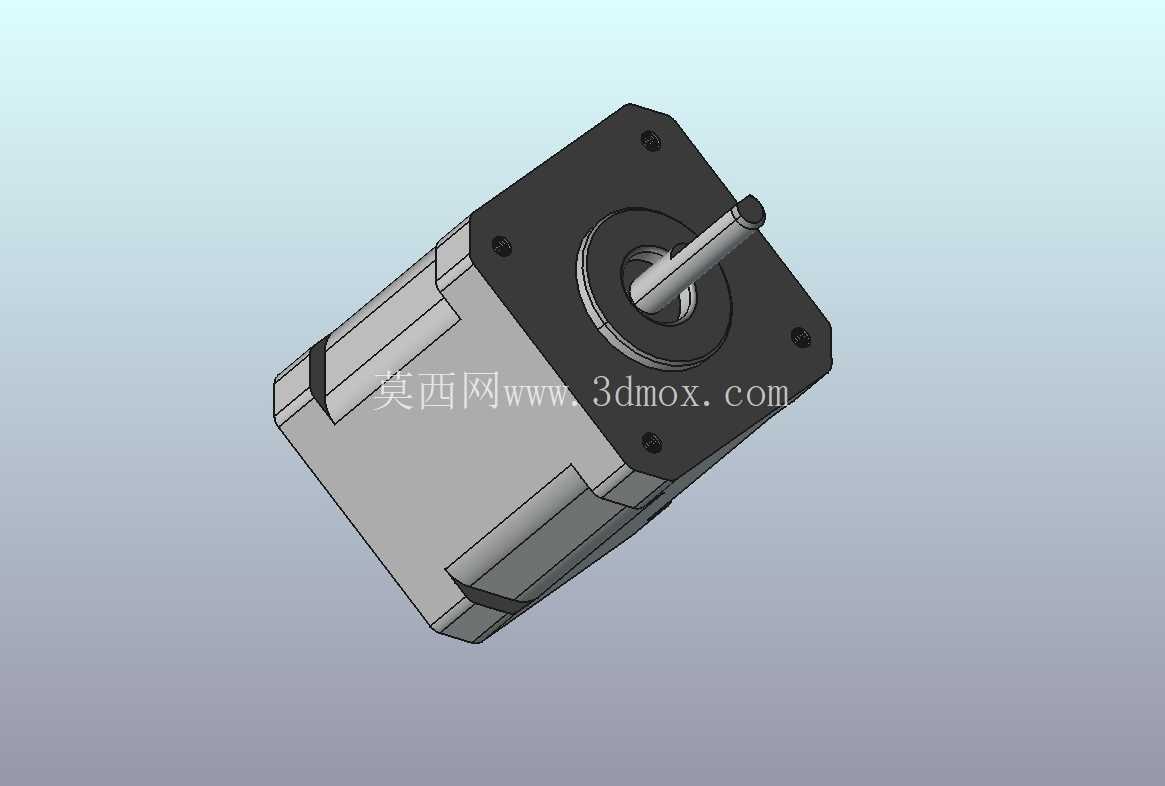

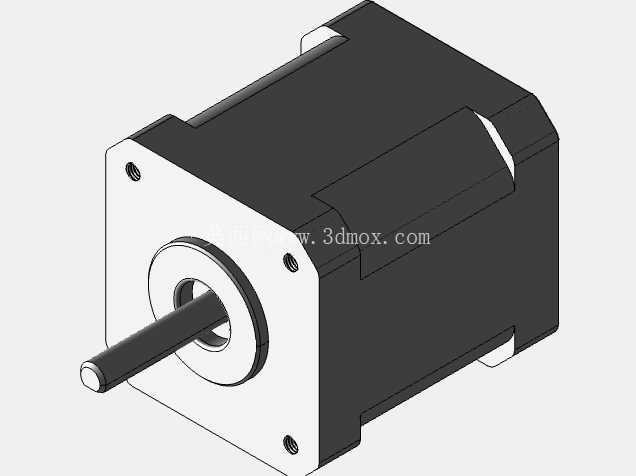

先从安装边界说起，这款电机的安装法兰遵循NEMA17标准，法兰端面为42mm见方的方形结构，四个安装孔的中心距统一为31mm，孔位做了沉台设计，适配M3规格的内六角圆柱头螺钉，沉台深度刚好能让螺钉头完全没入法兰端面，不会在安装后出现凸起干涉安装平面的问题，这点在做紧凑模组设计时尤其重要——很多新手建模时容易忽略沉台深度，实际装配时螺钉头顶出，导致电机和安装板之间留有缝隙，直接影响传动同轴度。输出轴的轴径为5mm，轴端做了D型切边，切边平面到轴中心的距离为4.5mm，这个设计是为了配套同步轮、联轴器时的周向固定，不用额外打顶丝孔就能传递额定扭矩，避免顶丝长期受力松动导致的传动丢步。轴伸长度控制在22mm，刚好能适配常规的5mm孔径联轴器、2GT同步轮的安装深度，不会因为轴伸过长导致传动件悬伸量过大，也不会因为轴伸过短导致锁紧螺钉无法有效固定。

从结构设计思路上，整个电机的壳体分为前端盖、定子绕组腔体、后端盖三个部分，前端盖直接集成了输出轴的轴承安装位，轴承选用605ZZ深沟球轴承，轴承位的公差取H7/p6的过盈配合，既能保证轴承外圈和端盖的固定可靠性，又不会因为过盈量过大导致轴承转动卡滞。定子腔体采用拉伸铝型材工艺对应的结构设计，外壁做了均匀分布的轴向散热筋，不要小看这些散热筋的作用，步进电机在低速大扭矩输出时绕组温升很快，这些和壳体一体的散热筋能把绕组产生的热量快速传导到外界空气里，避免长期高温运行导致的绕组绝缘老化、磁钢退磁问题。后端盖的结构除了固定后端轴承之外，还预留了引线出线的防水接头安装位，出线方向可以根据实际安装需求调整，适配不同走线方向的设备布局，不用额外做转接结构。

实际应用中，这款电机的额定保持扭矩能达到0.55N·m，适配24V直流驱动，细分驱动下的步距角可以做到0.9度甚至更小，完全满足小型设备的定位精度需求。比如在桌面型点胶机的X/Y轴传动里，搭配1605规格的滚珠丝杠，能做到0.02mm的重复定位精度，足够覆盖消费电子小件点胶的工艺要求；在小型传送带模组里，搭配2GT同步轮做动力输出，能稳定带动5kg以内的负载做匀速输送，不会出现低速爬行的问题；在摄影云台的转动结构里，搭配谐波减速结构，能实现平滑的角度调整，不会出现步进抖动影响拍摄效果。

建模过程中特意还原了电机内部磁钢和绕组的相对位置关系，定子铁芯的齿槽结构、转子磁钢的充磁方向对应的结构特征都做了准确还原，不是只做一个外观壳体的空模型——这点对于做电机性能仿真、设备整机动力学仿真的工程师来说很重要，如果只是空心的外观模型，导入仿真软件后无法赋予正确的材料属性和质量参数，仿真出来的整机惯量、共振频率结果都会和实际情况有很大偏差。另外，电机的出线端长度预留了150mm的建模长度，线径做了4芯0.2平方线的对应结构，方便做整机布线时的干涉检查，不会出现实际布线时才发现线长不够、和周边结构剐蹭的问题。

很多工程师在做设备选型建模时，容易忽略电机本体的外形公差，比如法兰端面和输出轴的垂直度、输出轴的径向跳动公差对应的结构细节，这款模型在建模时把这些形位公差对应的结构基准都做了明确标注，前端盖的安装端面和输出轴的轴线垂直度控制在0.02mm以内，输出轴的径向跳动在轴伸端10mm位置不超过0.01mm，这些细节直接决定了装配后传动系统的同轴度，如果同轴度偏差过大，不仅会增大传动噪音，还会加速轴承和联轴器的磨损，缩短设备的维护周期。

另外，这款电机的整体长度控制在48mm，不含输出轴的本体长度为40mm，这个尺寸在同扭矩等级的42步进电机里属于紧凑款，适合安装在空间局促的设备内部，比如小型机械臂的关节处、自动拧螺丝机的Z轴滑台里，不会因为电机长度过大导致设备整体尺寸超标。电机的重量控制在280g左右，对于做移动设备、便携式自动化设备的设计来说，这个重量能有效降低运动部件的惯量，提升设备的动态响应速度，避免因为运动部件过重导致的启停过冲、定位不准问题。
