Makermotor蜗轮蜗杆减速驱动电机结构

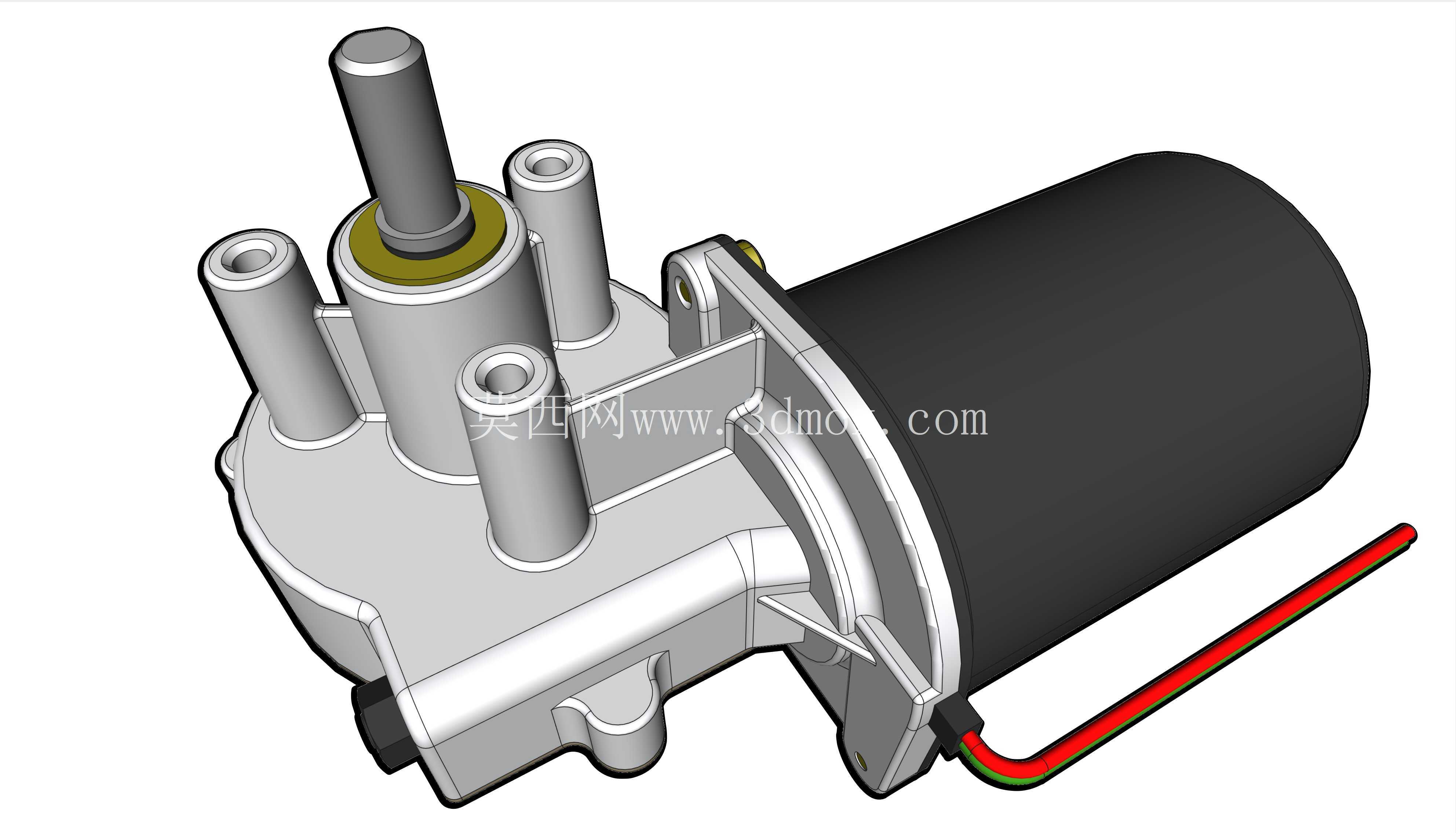

这款蜗轮减速驱动电机，是小型低速大扭矩传动场景里非常常见的动力单元，很多做小型自动化设备、智能代步装置、家用自动机构的结构工程师在选型时都会接触到这类部件。先从实际安装场景来说，这类电机的减速箱端预留了三个带通孔的安装柱，柱体高度统一，端面做了平切处理，安装时可以直接穿过螺栓固定在设备的安装基板上，不需要额外做转接支架，三个安装孔的孔位分布呈非对称三角布局，能避免安装时出现方向装反的问题，同时三角固定的结构抗振动性能更好，设备运行时减速箱不会因为输出轴的径向受力出现松动偏移。输出轴采用单出轴设计，轴径匹配常见的小型联轴器、同步带轮安装尺寸，轴端没有做键槽，靠顶丝或者D型切面锁紧，适合轻载、对传动精度要求不算极高的场景，比如自动售货机的货道驱动、小型电动窗帘的牵引机构、户外烧烤架的旋转驱动、宠物自动喂食器的出料机构，这些场景不需要太大的输出功率，但需要足够的减速比来降低输出转速、提升输出扭矩，刚好匹配蜗轮蜗杆减速结构的特性。

从功能特性来看，这款电机的直流驱动部分和蜗轮减速箱做了一体化集成，电机本体是圆柱形密封结构，出线端做了防弯折的护套处理，红黑两根动力线直接引出，不需要额外接接线端子，布线时可以直接连到驱动板的电源输出端，减少了接插件松动带来的接触不良风险。蜗轮蜗杆结构本身具备自锁特性，当电机断电时，输出轴不会因为外部负载的带动出现反转，这一点在很多需要位置保持的场景里非常实用，比如小型升降机构的到位保持、自动翻板的位置锁定，不需要额外加装电磁刹车就能实现断电锁止，能大幅简化整体结构设计，降低设备的物料成本和装配复杂度。

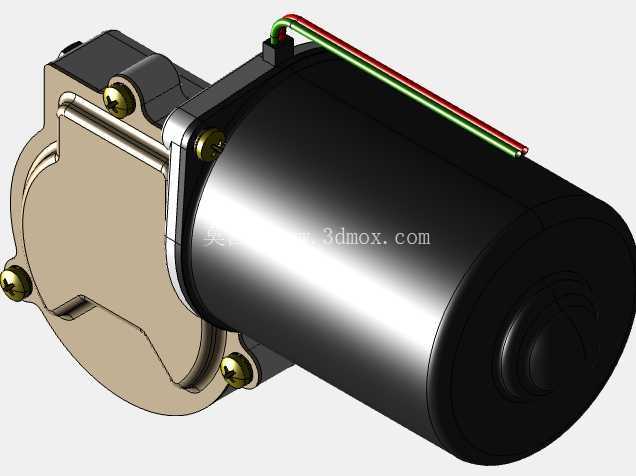

设计思路上，这款电机把减速箱的壳体和电机的前端盖做成了一体化压铸结构，减速箱外壳的加强筋沿着输出轴的受力方向分布，既可以提升壳体的结构强度，承受输出轴带来的径向载荷，又能在压铸生产时减少壳体的变形量，保证轴承安装位的同轴度。减速箱内部的蜗轮采用耐磨材质加工，和蜗杆的啮合间隙控制在合理范围，既不会因为间隙过大出现输出轴回程差太大的问题，也不会因为间隙过小导致传动阻力变大、电机空载电流过高、运行时发热严重。电机本体的外壳采用拉伸钢壳，表面做了发黑防锈处理，在湿度不高的常规室内环境下长期使用不会出现锈蚀，外壳和减速箱的连接位置做了密封圈槽，装配时压入密封圈就能达到基础的防尘效果，适合普通工业环境下使用。

从安装边界尺寸来看，电机本体的外径属于常规小型直流电机的尺寸范畴，加上减速箱部分的总长度控制得比较紧凑，在设备内部布局时不会占用太多安装空间，三个安装柱的突出高度刚好让输出轴的端面和安装平面留出足够的间隙，安装传动件时不会出现传动件和安装基板摩擦的问题。输出轴的伸出长度经过匹配设计，安装常规厚度的同步带轮或者直齿轮时，不需要额外加轴套调整位置，能减少装配时的零件数量。出线端的位置在电机本体和减速箱连接的侧下方，布线时线缆可以顺着安装基板的走线槽布置，不会和周边的其他结构件产生干涉。

实际选型使用时需要注意，这类蜗轮减速电机的传动效率比行星减速结构稍低，不适合长时间连续高速运行，持续工作时需要核对电机的额定扭矩参数，避免长时间过载运行导致蜗轮磨损加快、电机过热烧坏。另外因为蜗轮蜗杆的啮合存在侧隙，在需要正反转频繁切换、定位精度要求很高的场景下使用时，需要在控制程序里加入回程差补偿，或者搭配编码器做位置闭环，才能满足使用要求。整体来看，这类一体化蜗轮电机把动力单元和减速单元做了高度集成，不需要工程师自己设计减速箱结构、搭配电机和减速组件，能大幅缩短小型设备的开发周期，减少结构设计的工作量，是小型机电设备里性价比很高的动力选择。
