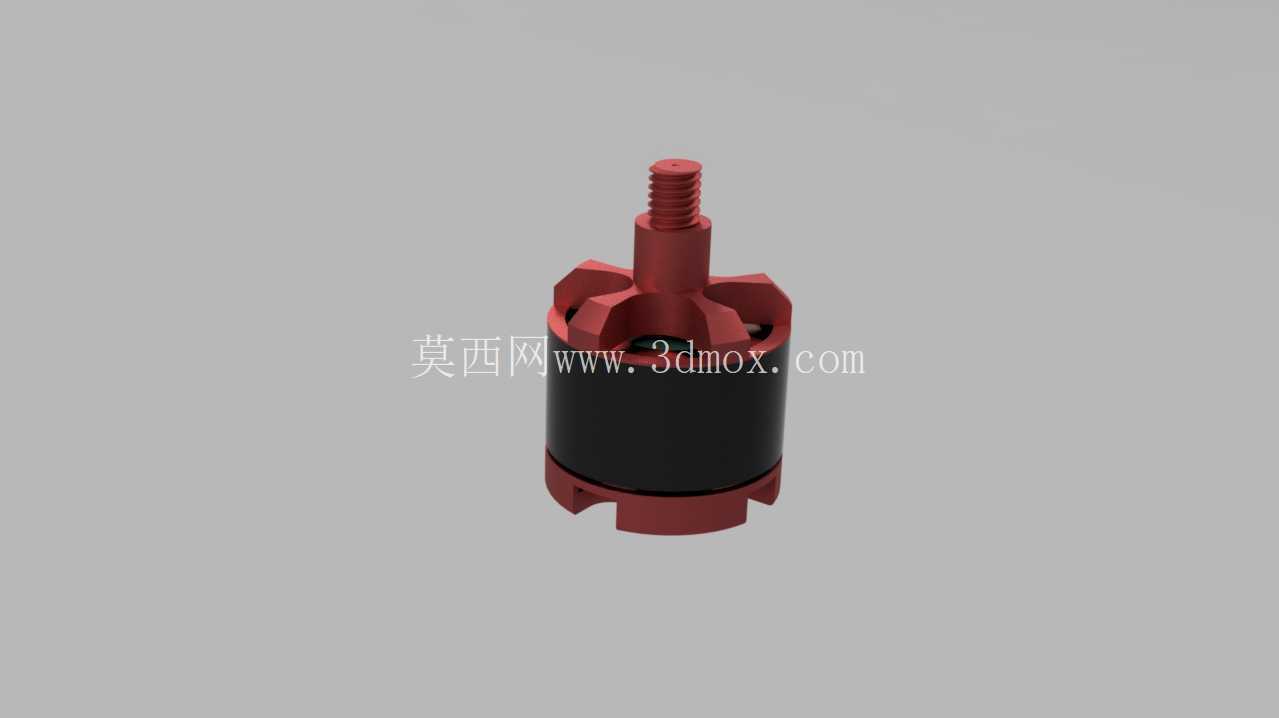

多旋翼无人机用外转子无刷直流电机结构

这款外转子无刷直流动力部件，核心适配消费级多旋翼无人机的动力输出场景，同时也可覆盖小型航模、轻量化电动旋转设备的动力需求，在小型航拍无人机、入门级穿越机、教学用小型旋翼飞行器上都能匹配对应的动力输出要求。从实际使用场景来看，这类动力部件需要在持续高转速工况下保持稳定的扭矩输出，同时兼顾轻量化设计要求，避免额外增加飞行平台的负载，影响续航与机动性能。

从功能特性上看，该结构采用外转子设计逻辑，转子外壳直接集成螺旋桨安装位，输出轴端设置标准螺纹结构，可直接匹配常用的航模螺旋桨锁紧螺母，省去额外的传动连接部件，降低动力传输过程中的损耗。定子部分集中绕组布局，配合外转子的永磁体贴装结构，能够在低电压输入下实现较高的转速响应，KV值标定为920，意味着每提升1V输入电压，空载转速对应提升920转，适配3S到4S的常规航模锂电池供电区间，在搭配10寸左右螺旋桨时，能够输出足够的单轴拉力，满足四轴飞行器单轴500g到800g的拉力需求，支撑总重2kg以内的飞行平台稳定悬停与机动飞行。

设计思路上，整体结构做了最大化的轻量化处理，转子外壳采用高强度工程塑料与导磁结构嵌件注塑的成型方案，既保证转子磁钢的固定强度，又尽可能降低旋转部分的重量，减少转动惯量，提升转速响应速度。定子铁芯采用多槽叠片结构，降低涡流损耗，绕组排布兼顾槽满率与散热间隙，在持续大电流输出时，能够通过定子基座的安装面将热量传导到飞行器机臂，避免绕组过热导致的退磁或者效率下降。顶部的螺纹输出轴做了轴向定位设计，与转子外壳过盈配合，保证高速旋转时的同轴度，减少动平衡偏差带来的振动，避免振动传递到飞控系统影响飞行稳定性。

从安装边界来看，该电机的定子基座设置四个对称的安装孔位，孔位间距匹配常规16mm、19mm管径的无人机机臂安装座，安装时不需要额外定制转接件，直接通过螺丝即可固定在机臂末端。整体径向最大尺寸控制在28mm以内，轴向总长度不含输出轴螺纹段为24mm，输出轴螺纹段长度为6mm，适配M5规格的螺旋桨锁紧螺母，安装后螺旋桨贴合面与电机基座的距离控制在合理区间，避免螺旋桨旋转时与机臂产生干涉。底部出线位置预留了3mm的走线空间，可直接穿过三相电源线与电调连接，出线处做了圆角处理，避免飞行过程中的振动磨损线皮造成短路。

在实际选型匹配时，需要注意该动力部件的拉力曲线与螺旋桨规格的匹配关系，搭配不同螺距、不同尺寸的螺旋桨时，工作电流区间会有明显差异，需要对应匹配合适电流规格的电调，避免过载。另外旋转部分的动平衡需要在装配时做校准，虽然结构设计上已经做了同轴度控制，但批量生产时的零件公差累积可能带来微小的振动量，搭配螺旋桨后需要做整体动平衡调整，才能保证长时间飞行的稳定性。定子部分的安装面需要保证平面度，安装时锁紧螺丝的扭矩要均匀，避免基座受力变形导致定子与转子产生扫膛问题，影响使用寿命。
