12V偏心块式微型振动电机结构设计

在小型消费电子、个人护理小家电、便携振动反馈装置这类对安装空间、振动幅值有严格限制的应用场景里，这类带偏心配重块的12V微型振动电机是核心的振动发生部件，区别于常规动力输出型直流电机，它的核心设计目标不是输出稳定扭矩驱动负载转动，而是通过转子轴端的偏心质量块在高速旋转时产生的周期性离心力，将电机的旋转运动转化为可控的高频振动，为终端设备提供振动反馈、振动按摩或者物料微幅扰动的动力源。

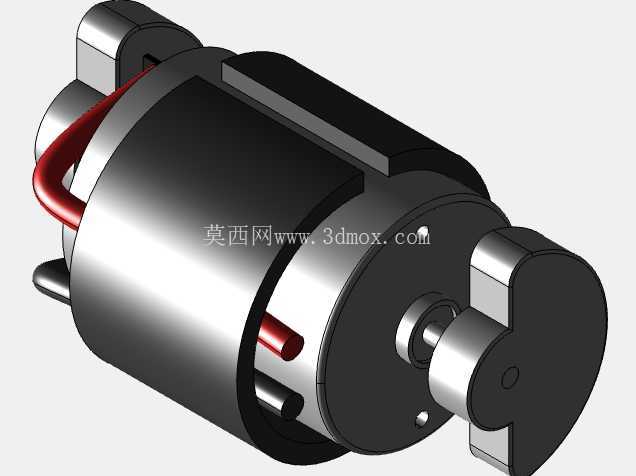

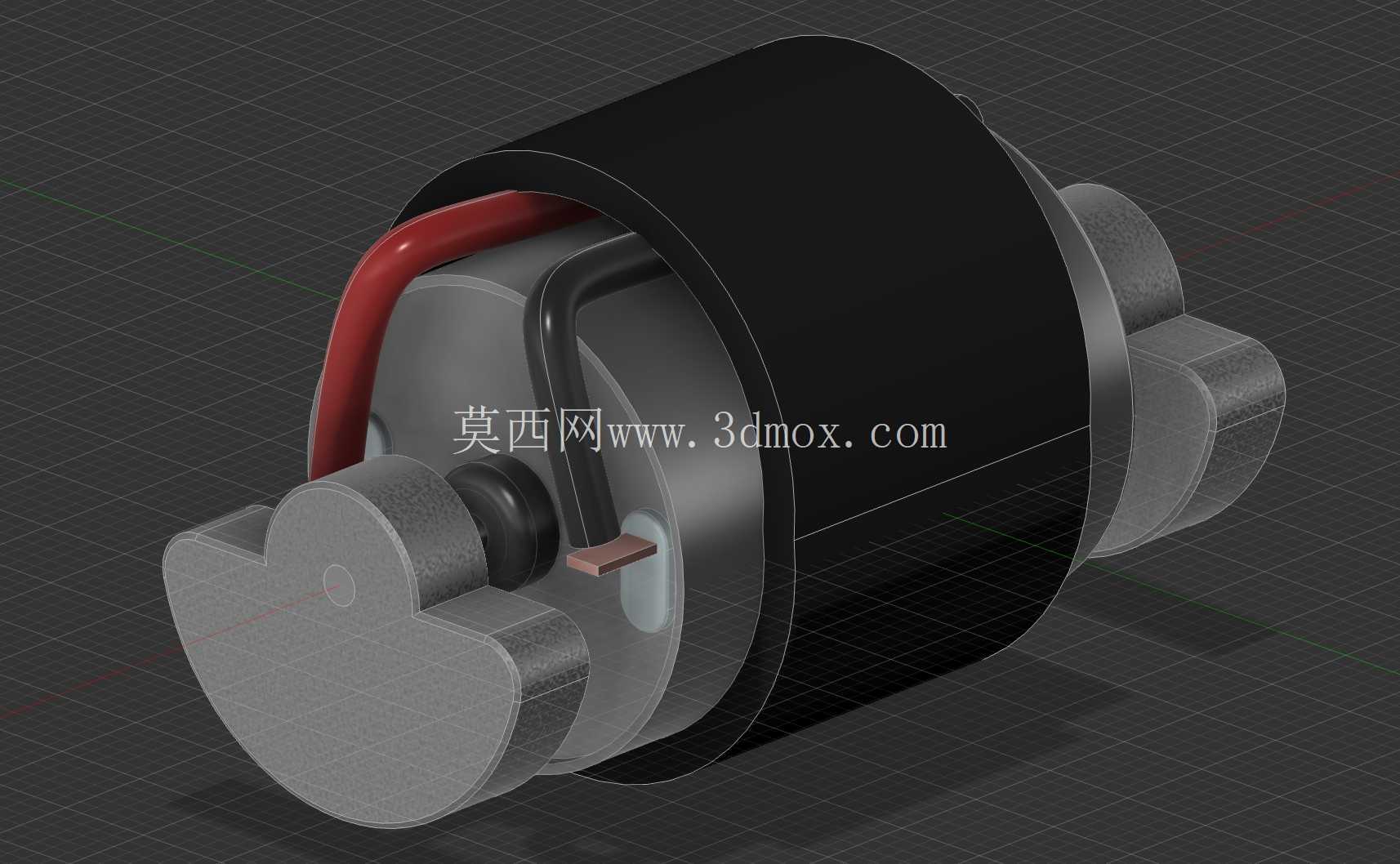

从结构设计逻辑来看，这款电机采用了经典的有刷直流电机架构，主体机壳为深冲成型的圆柱钢结构，既作为定子磁钢的安装载体，也承担了整机的结构防护与磁路闭合作用，机壳表面做了哑光氧化处理，能够在装配和使用过程中减少磕碰划伤，同时避免金属屑吸附在机壳表面影响周边电路。电机的输出端没有采用常规的贯通轴伸设计，而是在轴端直接压装了一个半圆型偏心配重块，这个配重块的质心与电机转轴轴线存在固定偏心距，当转子以额定转速旋转时，偏心块的离心力会沿着径向周期性变化，最终带动整个电机本体产生沿径向的高频振动，这种直接集成偏心块的设计省去了额外的传动连接结构，能够最大限度压缩整机轴向尺寸，适配狭小的安装腔体。

从安装边界来看，这款电机的主体圆柱段直径控制在小尺寸区间，轴向总长度包含偏心块的突出部分也适配小型设备的内部安装空间，机壳尾部引出两根红黑区分的供电引线，方便装配时快速区分正负极，避免接线反接导致电机反转——虽然偏心振动电机反转并不会损坏器件，但反转时偏心块的初始相位变化可能会导致初始振动方向与设计预期存在偏差，在对振动方向有一致性要求的批量装配场景中，引线极性标识能够大幅降低装配出错概率。电机的端盖部分采用了与机壳过盈压装的结构，端盖上预留了两个微小的定位凸点，既可以在装配时与设备内部的定位卡槽配合防止电机自身转动，也能在点胶固定时增加胶水的附着面积，避免电机在长时间高频振动后出现松脱移位的问题。

在实际功能特性上，这款12V供电的振动电机额定转速区间匹配小型便携设备的振动体感需求，既不会因为转速过低导致振动绵软反馈不清晰，也不会因为转速过高产生尖锐的振动噪音影响使用体验。偏心块的质量经过精确配平计算，在额定电压下产生的振动力度能够满足个人护理类产品的按摩力度需求，也能满足小型手持设备的触觉反馈要求，同时整机的工作电流控制在低功耗区间，适配电池供电的便携设备续航要求。电机的转轴与端盖之间采用了含油轴承支撑，相比滚珠轴承结构，含油轴承在高速低载荷工况下运行噪音更低，而且不需要额外添加润滑脂，能够避免长期使用后润滑脂渗漏污染设备内部结构的问题，同时含油轴承的径向间隙经过严格管控，既保证转轴转动顺畅，也不会因为间隙过大导致偏心块旋转时产生额外的径向窜动，避免振动过程中出现不必要的杂波噪音。

在设计细节上，这款电机的偏心块采用了粉末冶金烧结成型工艺，材质密度均匀，能够保证批量生产时每个偏心块的质心偏移量一致性控制在极小的公差范围内，避免同批次电机出现振动力度差异过大的问题。偏心块与转轴的连接采用滚花销轴压装工艺，转轴与偏心块配合的位置滚压出直纹花齿，压装后能够传递足够的扭矩，即使在电机频繁启停、正反转切换的工况下，也不会出现偏心块松动、移位甚至脱落的问题。机壳尾部的引线出口处做了橡胶护套防护，避免引线在装配弯折或者长期振动疲劳后出现线芯断裂的问题，提升引线连接部位的抗弯折寿命。

从应用适配角度来说，这类微型振动电机不需要额外的驱动电路，直接通入额定直流电压即可工作，通过调整供电电压的大小可以线性调整电机转速，进而实现振动幅度的调节，也可以通过PWM信号控制实现不同频率的振动模式切换，适配不同场景下的振动反馈需求。在安装方式上，既可以通过设备内部的筋位卡槽做径向限位，配合耐高温硅胶点胶固定，也可以通过定制的橡胶减震套包裹后装入安装腔，橡胶减震套能够过滤掉不必要的高频振动传导，避免电机振动直接传递到设备外壳产生共振噪音，同时也能补偿安装尺寸公差，降低装配难度。需要注意的是，这类电机在安装时不能过度挤压机壳，避免机壳变形后摩擦内部转子导致卡滞，同时偏心块的旋转范围内不能有任何结构干涉，要预留足够的安全间隙，避免偏心块旋转时碰撞周边结构件导致电机堵转烧毁。
