前倾式离心风轮结构设计方案

这款前倾式离心风轮主要适配小型通风散热、低压送风类场景，常见于桌面级空气循环设备、小型新风模块、电子设备机柜散热单元、桌面型烟尘收集装置这类对安装空间有严格限制的送风结构中。和常规后倾离心叶轮相比，前倾叶片的风轮在相同轮径下能获得更高的风压输出，适配短距离、高阻力的送风回路，比如带多层过滤棉的小型净化设备、需要穿过密集散热鳍片的机柜散热通道，这类场景下不需要长距离送风，但需要克服滤网、散热结构带来的风阻，前倾叶片的结构特性刚好匹配这类需求。

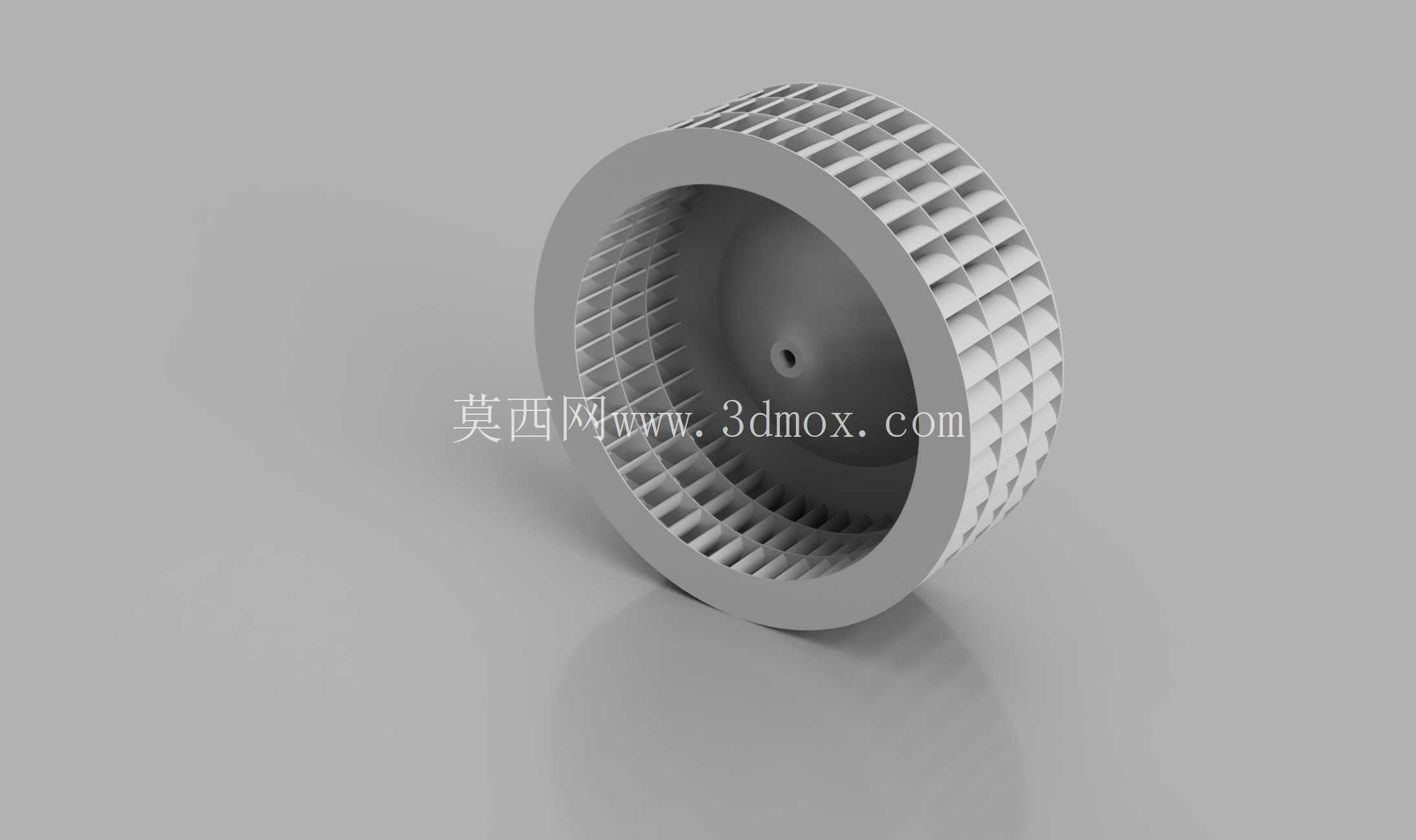

从结构设计逻辑来看，这款风轮采用单轮盘加周向均布叶片的结构，轮体中心设置安装轴孔，轴孔周边做局部加厚处理，用来匹配电机输出轴的安装配合，避免长期高速运转下轴孔位置出现应力开裂。叶片采用等距阵列排布，每片叶片的前缘朝向风轮旋转方向倾斜，叶片截面做圆弧过渡处理，减少气流进入叶道时的冲击损失，叶片和轮盘的连接位置做小圆角过渡，既可以降低注塑或压铸成型时的应力集中问题，也能减少气流在叶根位置的涡流损耗。轮体的外缘做整圈围边设计，一方面可以约束叶片端部的气流泄露，减少叶顶间隙带来的效率损失，另一方面也能提升整个轮体的结构刚性，避免高速旋转时叶片出现径向形变，影响动平衡精度。

在安装边界的考量上，这类风轮的轴向尺寸通常控制在轮径的三分之一到二分之一之间，适配小体积蜗壳的安装空间，安装时需要保证风轮和蜗壳侧壁的间隙控制在1-2mm范围内，间隙过大会导致回流损失增加，送风效率下降，间隙过小则容易因为装配误差或者高速运转时的微幅振动出现擦碰问题。中心轴孔的配合公差通常选取过渡配合，既可以保证和电机轴的同轴度，也方便装配时的压装操作，轴孔位置可以根据匹配电机的输出轴规格做平位或者D型切边设计，避免运转时出现打滑空转的问题。

实际应用中，这类风轮的转速通常控制在每分钟两千转到四千转区间，过高的转速会带来明显的气动噪音，不符合小型民用或办公类设备的噪音要求，设计时需要根据目标风量和风压参数匹配对应的叶片数量，叶片数量过多会增加气流摩擦损失，数量过少则会导致风压脉动增大，出现明显的旋转噪音。这款初版结构的叶片角度还未做CFD流场优化，后续迭代时可以针对叶片的入口角、出口角做参数化调整，根据具体的送风回路阻力特性匹配最优的叶片角度，在保证风压输出的前提下降低运转噪音，提升气动效率。另外在结构强度层面，因为这类风轮大多采用塑料注塑或者铝合金压铸成型，设计时需要保证叶片的壁厚均匀，避免成型时出现缩痕、变形问题，轮盘背面可以根据动平衡需求设置去重槽，方便装配完成后做动平衡校正，降低运转时的振动量，提升整体使用寿命。
