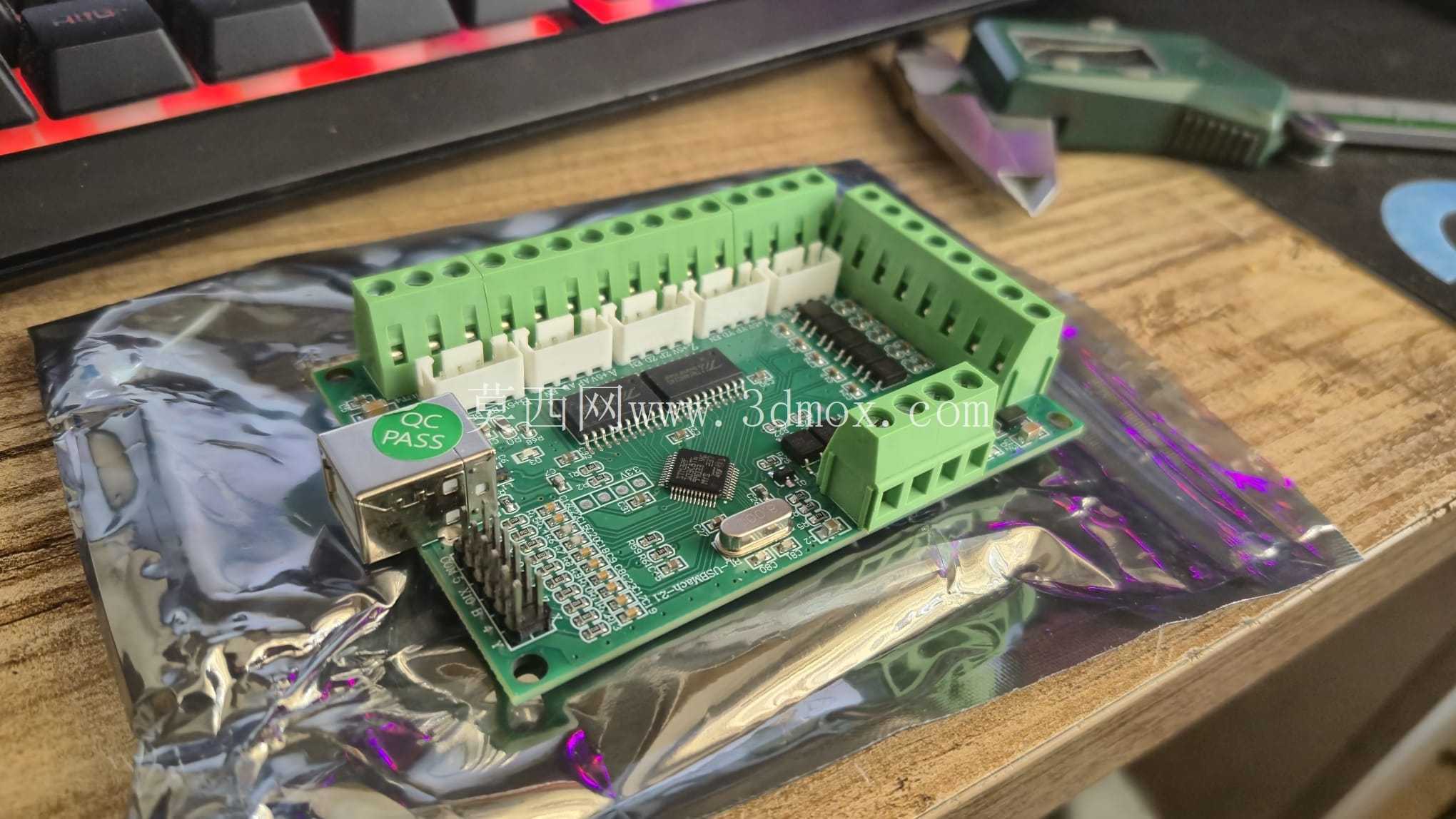

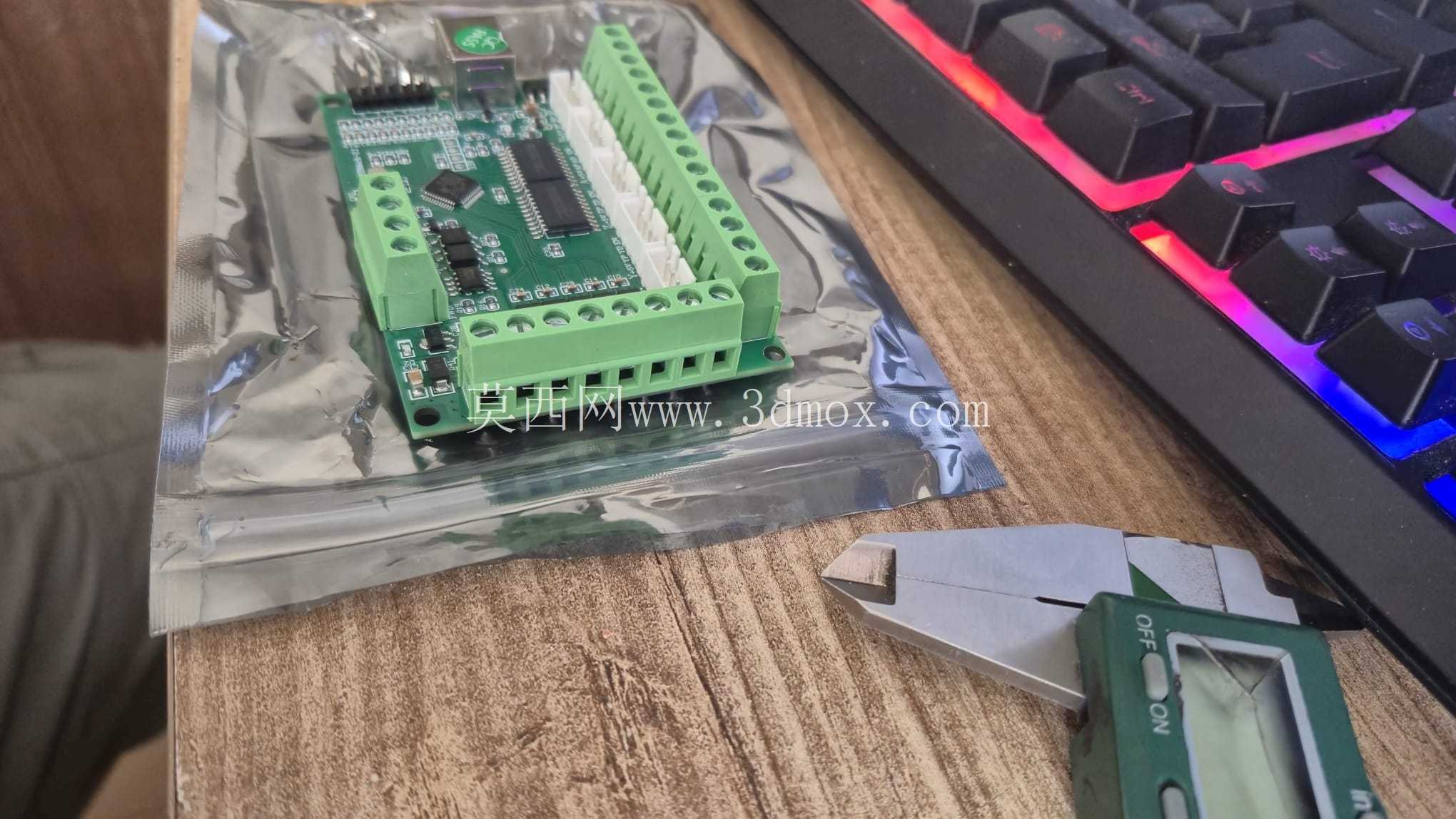

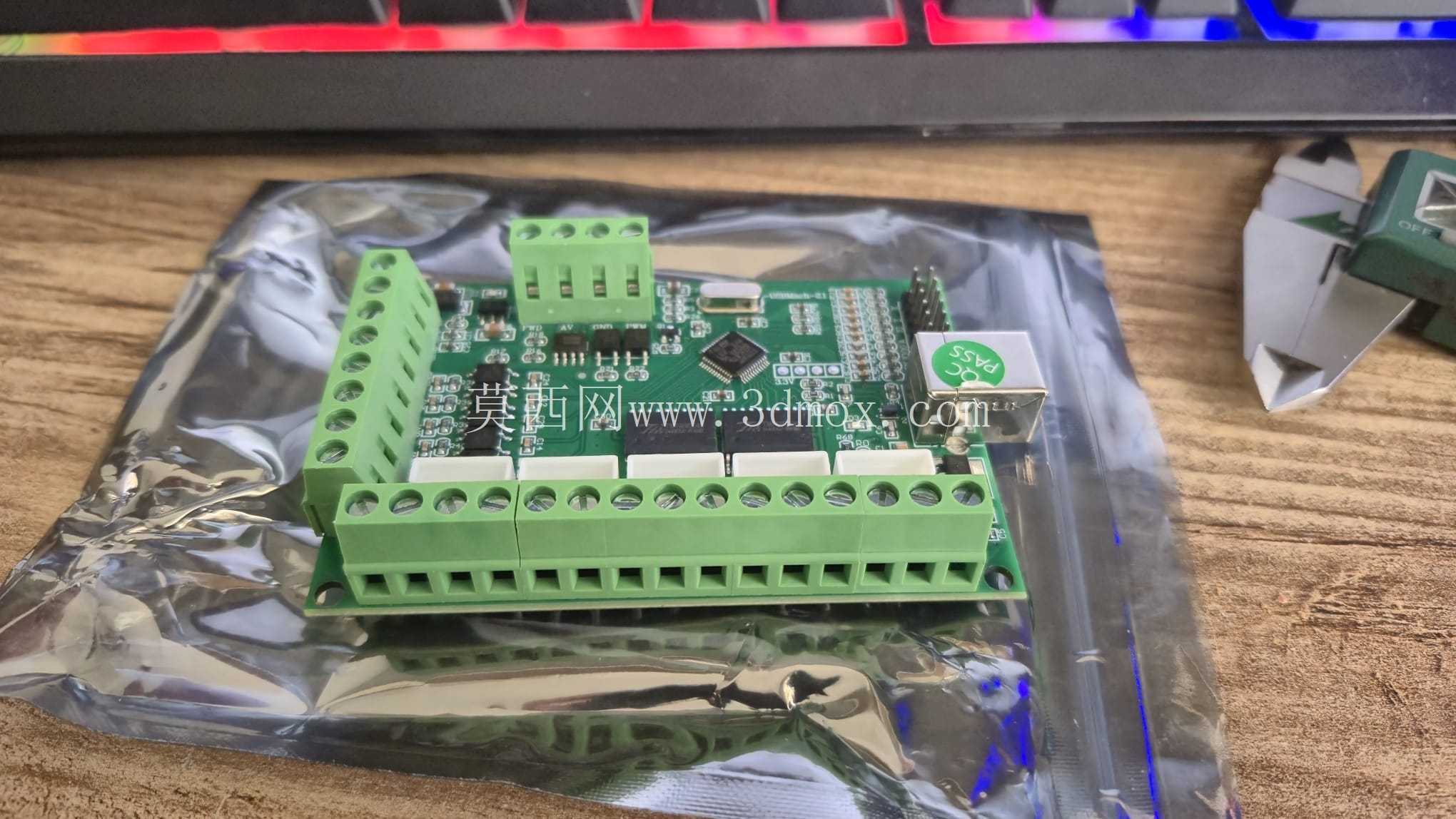

做小型数控设备改造的同行应该都接触过MACH3系统,这套五轴控制板是专门适配MACH3 100KHz脉冲输出能力做的硬件载体设计,平时做桌面雕刻机、小型五轴教学平台、非标点位控制设备的电控搭建时,这类控制板是连接上位机软件和底层驱动的核心中转部件。板卡整体采用标准PCB基材做载体,所有接线端子沿板卡两个相邻侧边排布,这种布局是考虑到电控箱内走线的便利性——强电动力线、弱电信号线可以分侧引出,避免走线交叉带来的信号干扰,端子全部采用螺钉压接式结构,适配0.5-2.5平方毫米的多股铜芯线,现场接线不需要额外做冷压端子预处理,直接剥线压接就能保证连接可靠性,适合小批量设备组装或者现场改造的快速作业需求。
板卡上预留的DB类接口是专门对接手轮、主轴编码器反馈信号的,位置放在板卡下侧边缘,插上连接线后不会和侧边的端子排产生空间干涉,板载的隔离模块布局在接口和主信号回路之间,做光电隔离处理,能阻断外部驱动端的高压串扰进入上位机信号链路,避免烧损电脑USB接口或者板卡核心信号电路。设计过程中所有安装孔的位置、孔径都是按照通用工控板卡的安装规范设定的,四个角的安装孔适配M3铜柱固定,安装时板卡和电控箱安装板之间预留3mm以上的绝缘间隙,避免板卡背面焊点和金属安装板接触造成短路。板卡上的继电器模块布置在板卡左上角,独立分区,这个模块是用来控制主轴启停、冷却泵开关的强电回路通断,和弱电信号区保持足够的爬电距离,满足低压电控的安全间距要求。
实际做结构适配的时候要注意,板卡上方接线端子的压线螺丝操作空间需要预留至少15mm的高度,不然用螺丝刀拧线的时候会被上方的线槽或者安装梁挡住,没法完成接线作业;侧边的端子排因为是垂直于安装板方向出线,接线后线材弯折半径要控制在5倍线径以上,避免线材长期受力折断。这类控制板在实际应用里,最常见的问题就是接线端子虚接、信号干扰导致的丢步,设计的时候特意把脉冲输出端子和电源输入端子分开排布,电源输入端预留了滤波电容的焊接位置,用户可以根据现场的电源质量自行加装滤波元件,提升系统运行稳定性。板卡的整体外形尺寸适配常规的小型电控箱安装空间,不需要专门定制异形安装板,用标准的DIN导轨配套安装卡扣也能实现导轨式安装,适配不同的电控箱装配习惯。

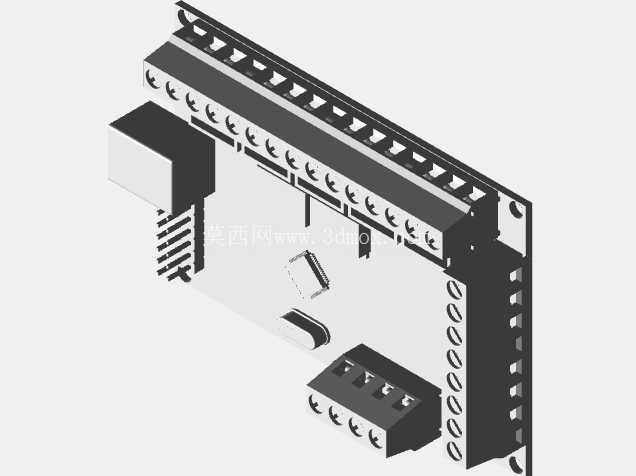

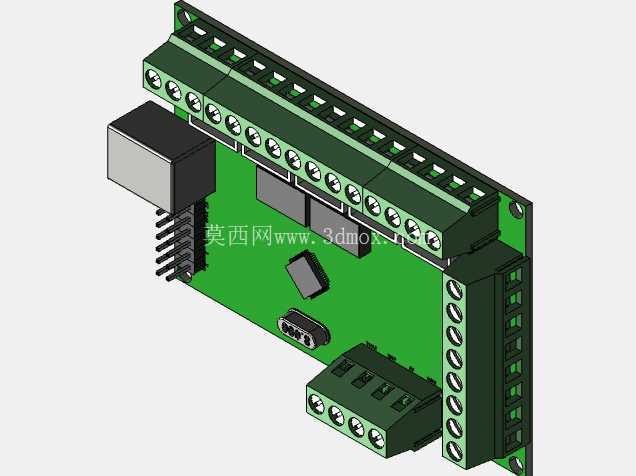

做三维建模的时候,所有端子的高度、接插件的突出尺寸都按照实物1:1还原,包括端子上的螺丝头高度、接口的插针深度都做了精确匹配,做电控箱布局设计的时候直接导入这个模型,就能提前排查干涉问题,不用等实物买回来再调整安装位置,能大幅缩短非标设备的电控设计周期。很多刚接触数控改造的爱好者容易忽略板卡的安装绝缘问题,建模的时候也把板卡的厚度、焊点突出高度做了还原,设计安装结构的时候可以直接参考模型预留绝缘间隙,避免后期装配出现短路隐患。
