好盈4268SD G2 2500kv无刷电机结构模型

在遥控模型动力系统的选型与结构适配工作中，这类高KV值外转子无刷电机是1/8比例越野、大脚类遥控车的核心动力输出部件，日常做整车动力布局、电机安装座设计时，拿到精准的电机三维结构能省去大量反复测绘、试错的时间成本。从实际应用场景来看，这类电机主要承担模型车的动力输出职能，匹配对应的电调后可输出大扭矩高转速动力，满足模型车在非铺装路面攀爬、高速冲刺等不同工况的动力需求，不少做模型改装、定制化安装座的从业者，往往会因为缺少精准的电机安装尺寸，导致做出来的安装座孔位错位、电机与传动系统同轴度偏差，轻则出现运转异响，重则导致电机轴、传动齿轮异常磨损。

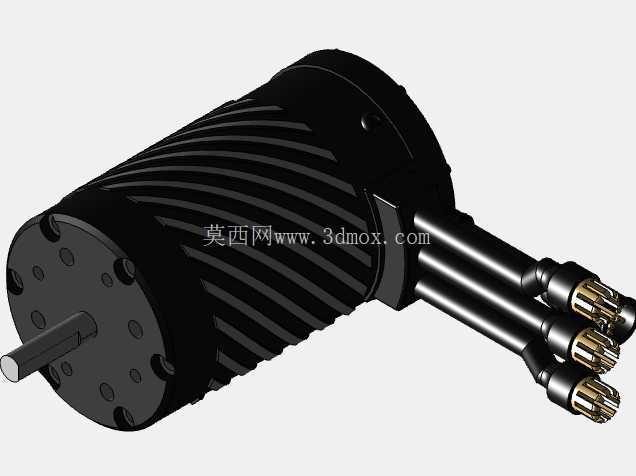

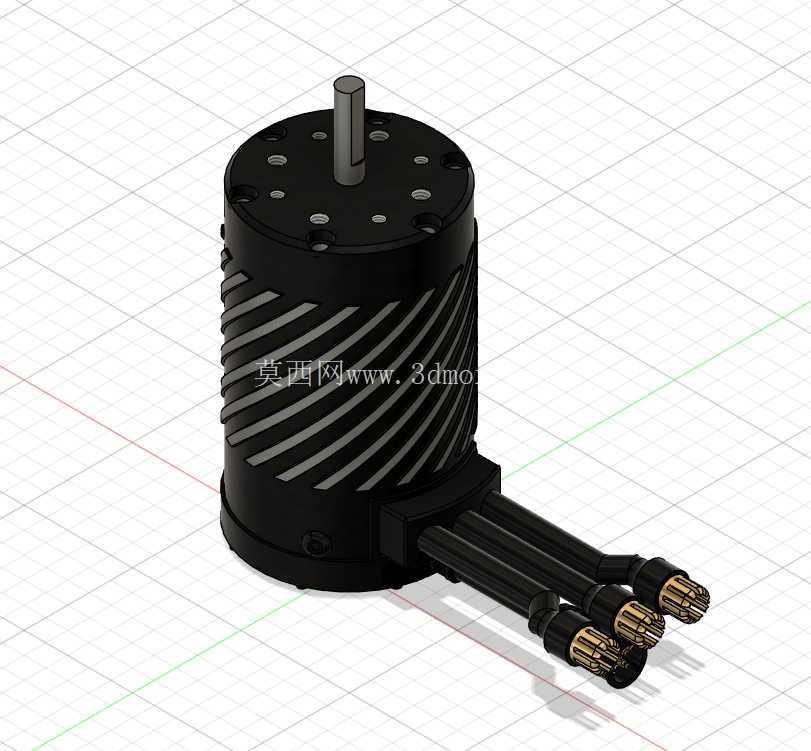

从模型还原的功能特性来看，这个结构重点还原了电机本体的核心安装基准：前端盖的安装孔位完全按照实物尺寸复刻，孔位的分度圆直径、单个孔的孔径、孔深都做了对应匹配，能直接用于安装座的孔位对位设计，不需要再反复核对实物测量值；电机输出轴的轴径、伸出长度也做了准确还原，做传动齿轮匹配、电机与减速箱的同轴度校核时，可以直接在装配环境下做干涉检查，提前预判轴伸长度是否匹配齿轮安装位、会不会出现轴与安装座碰擦的问题。电机外壳的散热筋结构也做了还原，做整车风道设计、外壳防护结构设计时，可以参考散热筋的凸起高度预留足够的安全间隙，避免防护件贴住散热筋影响电机运转时的空气流通散热。尾部的三相接线柱结构也做了对应呈现，做整车布线设计时，可以根据接线柱的位置、伸出长度规划走线路径，预留足够的接线弯折空间，避免装车后线材被挤压、接线端子与周边金属件短路。

做这类电机的建模适配时，核心的设计思路是优先保障安装相关的关键尺寸精度，非关键的外观细节做适度简化：比如电机外壳的散热筋是等距螺旋排布，建模时先做单根筋条的轮廓，通过圆周阵列沿轴向做螺旋偏移就能快速生成，既保证筋条的外形轮廓与实物一致，也不会因为过度追求细节导致模型特征过多、占用过多装配资源；前端盖的安装孔是沉头孔结构，建模时严格按照沉头深度、通孔直径做特征，能直接在装配环境下模拟螺丝锁付的状态，检查螺丝头是否会突出端盖表面、会不会与安装座的沉台干涉。

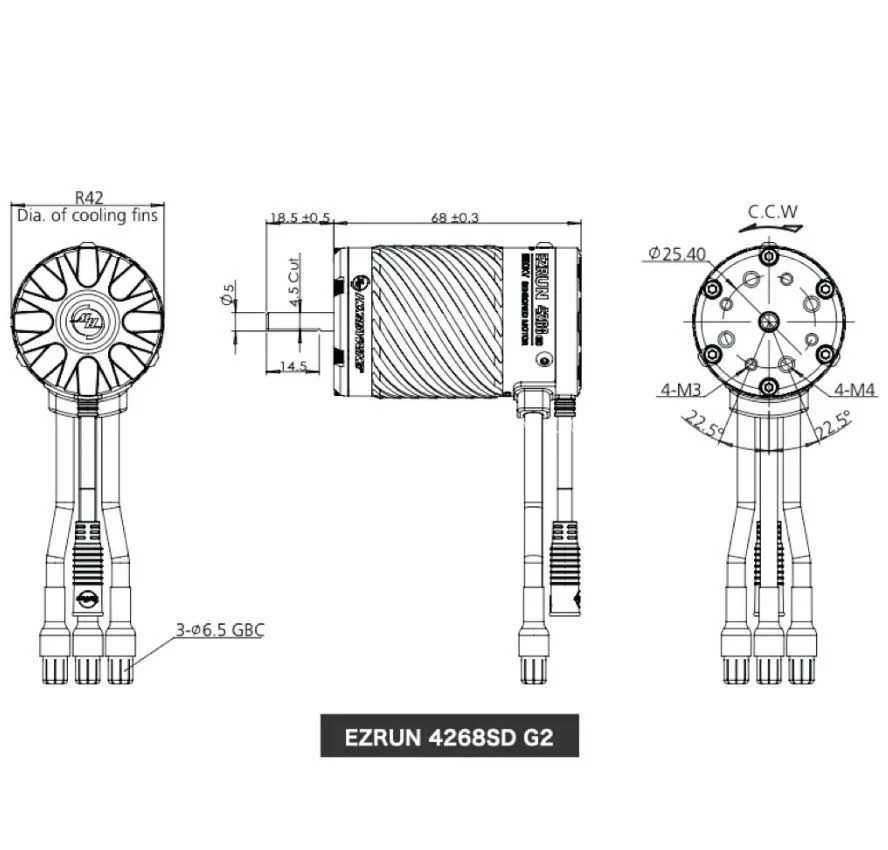

从安装边界尺寸来看，电机本体的外径是42mm级别，对应42系列无刷电机的通用安装尺寸，机身长度不含输出轴、接线柱的主体尺寸符合该系列电机的常规规格，做安装座设计时，包裹电机机身的抱箍结构内径要匹配电机外径，公差控制在0.1mm以内，既保证抱箍能抱紧电机不出现运转打滑，也不会因为公差过小导致电机装不进去；输出轴的轴心线与电机安装基准面的垂直度要在建模时做约束，保证装配后电机轴与传动输入轴的同轴度在允许范围内，减少运转时的径向跳动。接线柱位于电机尾部侧方，三个接线柱呈品字形排布，做尾部防护盖设计时，要给接线柱、焊接好的香蕉插头预留至少5mm的安全间隙，避免防护盖挤压线材导致绝缘层破损。

实际做项目适配时，用这个模型可以直接在装配环境下完成电机安装座的孔位对位、抱箍尺寸匹配、传动间隙校核，不需要等拿到实物电机再反复测量调整，能大幅缩短定制改装件的设计周期，尤其是做非通用款的电机安装座时，精准的电机模型能帮设计者提前规避很多装配干涉问题，比如之前做revo 3.3车型的电机改装安装座时，就是因为一开始没有准确的电机模型，第一次打样的安装座出现孔位偏差、电机轴与大齿盘间隙不对的问题，后来对照准确的电机模型调整孔位坐标、轴伸距离，第二次打样就直接完成装配，省去了反复修改图纸、重复打样的成本。另外建模时特意保留了电机尾部的标识位安装空间，做外观还原时可以直接在对应位置添加标识贴图，不需要再额外调整曲面结构，兼顾了结构设计实用性和外观展示的需求。
