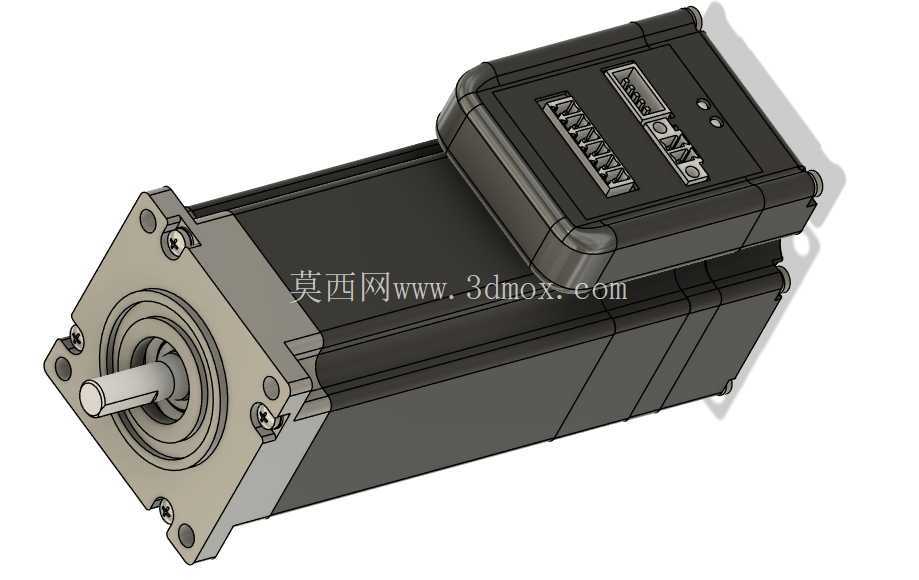

ISV57T-180S集成式闭环步进电机结构

在非标自动化设备的传动选型环节，步进电机始终是中小扭矩、低成本点位控制场景的核心执行元件，而这款集成式结构的步进电机，正是针对传统分体式步进驱动系统布线繁琐、安装占用空间大、抗干扰能力弱的痛点做的结构优化。从实际应用场景来看，这类集成驱动的步进电机常被用在3C电子装配流水线的送料机构、小型雕刻机的XYZ轴进给、包装设备的拉膜与切刀工位、医疗检测设备的样本传送模组上，这些场景普遍对安装空间有严格限制，同时要求驱动与电机之间的信号传输稳定，避免长距离控制线带来的信号衰减与电磁干扰问题。

从功能特性上看，这款集成结构将驱动控制电路直接封装在电机尾部的壳体中，省去了传统方案里独立安装的驱动器，以及电机与驱动器之间的动力线、编码器连接线，不仅减少了现场布线的工作量，也降低了接插件松动导致的设备故障概率。尾部的接线端子采用直插式设计，端子排旁预留了状态指示灯与调试拨码的安装位，现场调试时不需要额外外接编程器，就能通过拨码快速设置细分、电流、运行方向等基础参数，对于设备批量组装的场景来说，能大幅缩减电气装配的工时。输出轴端采用标准的NEMA23安装法兰，也就是行业内通用的57系列步进电机安装尺寸，法兰端面上的安装孔位、轴伸直径、轴长都符合通用安装规范，设备升级替换时不需要重新加工安装板，能直接替换同规格的传统开环步进电机，降低改造成本。

从设计思路层面拆解，这款电机的结构布局做了很务实的工程考量：尾部的驱动壳体与电机本体采用一体化的散热结构设计，驱动板上的功率器件直接贴合在金属壳体上，利用电机后端盖的金属材质辅助散热，避免驱动模块因为长时间运行积热导致的过流保护、寿命缩短问题。编码器模块集成在电机后端与驱动板之间，直接采集电机转子的实时位置，形成闭环控制，相比开环步进电机，能有效避免高速运行时的丢步问题，低速运行时的振动也更小，运行平稳性更接近低压伺服电机，但成本比同扭矩的伺服系统低40%左右，兼顾了性能与成本优势。

在安装边界上，这款电机的方形法兰边长为57mm，法兰安装孔的中心距为47.1mm，采用M5内六角螺丝固定，输出轴直径为8mm，轴伸长度24mm，带D型切面方便安装同步轮、联轴器时传递扭矩，避免周向打滑。电机本体的长度根据扭矩规格做了对应设计，180S规格的机身长度能覆盖1.2N·m到2.2N·m的持续输出扭矩范围，尾部驱动模块的厚度控制在35mm以内，整体安装长度比同扭矩的分体式电机加独立驱动器的总占用空间减少60%以上，非常适合安装在滑台模组的内部、机械臂的关节处这类空间局促的位置。出线方向采用尾部侧面出线的设计，不会占用电机轴向的安装空间，布线时可以顺着设备的走线槽直接排布，不会出现线缆弯折半径过小导致的线芯断裂问题。

实际选型时需要注意，这类集成式步进电机的供电范围一般覆盖24V到48V直流供电，适配绝大多数工业自动化设备的低压供电系统，不需要额外配置高压供电模块。运行时的噪音比传统开环步进电机低10到15分贝，在对噪音有要求的实验室设备、办公场景配套设备上使用体验更好。轴端的轴承采用双滚珠轴承结构，能承受一定的径向负载，直接带动小型同步带、轻载丝杠时不需要额外加装支撑座，简化机构的整体结构。尾部的驱动壳体防护等级达到IP54，能适应车间内的粉尘、少量溅水的工作环境，不需要额外做防护外壳就能直接在普通工业场景下长期稳定运行。
